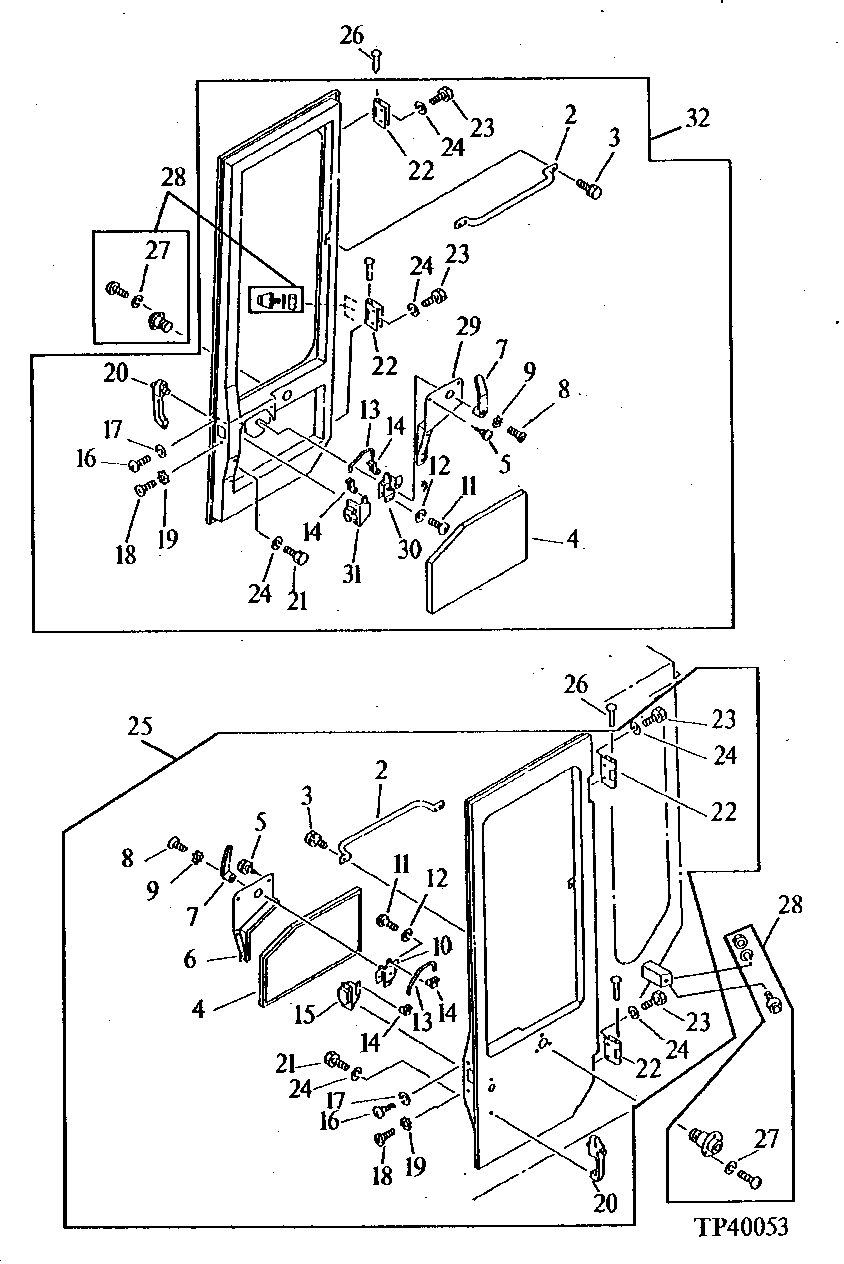

CAB DOOR ( - 000153)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AT153233	1	Bar	-
3	T116077	2	BOLT	-
4	AT153234	1	Panel	-
5	T116079	4	Screw	-
6	AT153239	1	Cover	-
7	T116081	1	HANDLE	-
8	T116326	1	SCREW	-
9	TH111908	1	WASHER	(SUB FOR T116082)
10	AT108134	1	LEVER	-
11	21M7282	3	Screw	M5 X 8, (SUB FOR 21M7273)
12	12M7064	3	Lock Washer	5 mm
13	T116083	1	ROD	-
14	T116104	2	ROD	-
15	AT108135	1	LOCK	-
16	21M7246	2	Screw	M6 X 16
17	12M7006	2	Lock Washer	6 mm
18	21M7420	1	Screw	M6 X 16
19	T116109	1	LOCK WASHER	-
20	AT108122	1	Handle	-
21	19M7932	2	Cap Screw	M8 X 16, ( 19M7162 NLA)
22	-	2	Part 21	( AT153236 NO LONGER AVAILABLE)
23	19M7139	4	Cap Screw	M8 X 20
24	12M7065	6	Lock Washer	8 mm
25	AT153237	1	Door	(LEFT HAND)
26	T116084	4	HINGE	-
27	12M7064	3	Lock Washer	5 mm
28	AT153240	1	Stop	-
29	AT153235	1	Cover	-
30	AT108120	1	LEVER	-
31	AT108121	1	LOCK	-
32	AT153231	1	Door	(RIGHT HAND)
