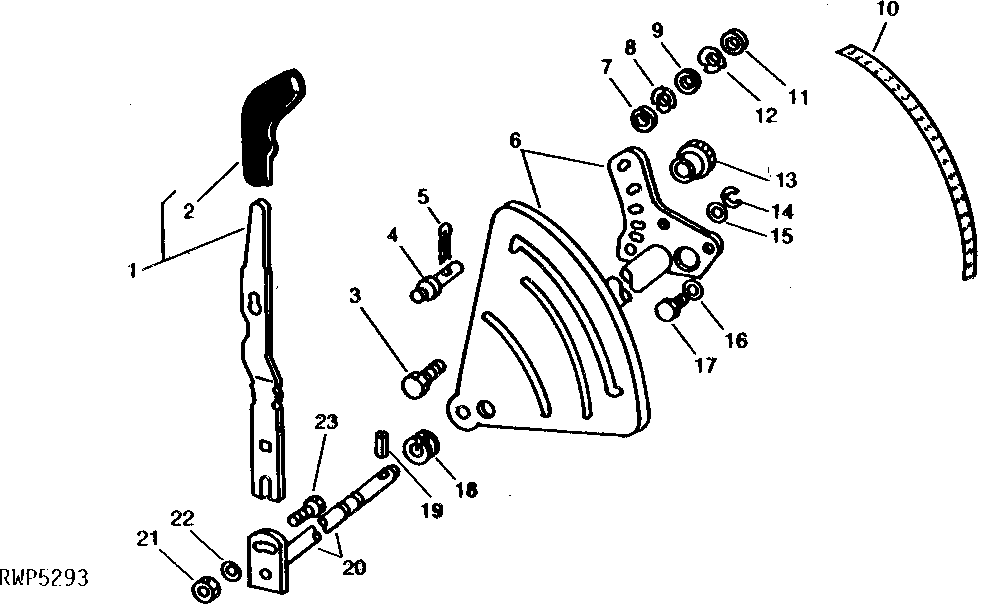

ROCKSHAFT CONTROL LEVER AND QUADRANT [02C17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL24015	1	LEVER	-
2	R54273	1	GRIP	-
3	T22865	1	SCREW	-
4	T26625	1	PIN	-
5	11H206	1	Cotter Pin	3/32" X 3/4"
6	AL33044	1	QUADRANT	-
7	24H1224	1	Washer	11/32" X 1" X 1/16"
8	T22877	2	Lock Washer	-
9	24H1224	1	Washer	11/32" X 1" X 1/16"
10	L36319	1	LABEL	-
11	24H1224	1	Washer	11/32" X 1" X 1/16"
12	T22877	1	Lock Washer	-
13	T22470	1	KNOB	-
14	R30437	1	Snap Ring	-
15	R10093	1	O-Ring	-
16	12H304	3	Lock Washer	3/8"
17	19H2284	3	Cap Screw	3/8" X 7/8"
18	T26626	1	GROMMET	-
19	34H268	1	Spring Pin	5/32" X 1-1/4"
20	AT19838	1	SHAFT	-
21	14H812	1	NUT	3/8"
22	24H1305	1	Washer	13/32" X 13/16" X 0.065"
23	03H1765	1	Bolt	3/8" X 3/4"

ROCKSHAFT CONTROL LEVER AND QUADRANT [02C17]
