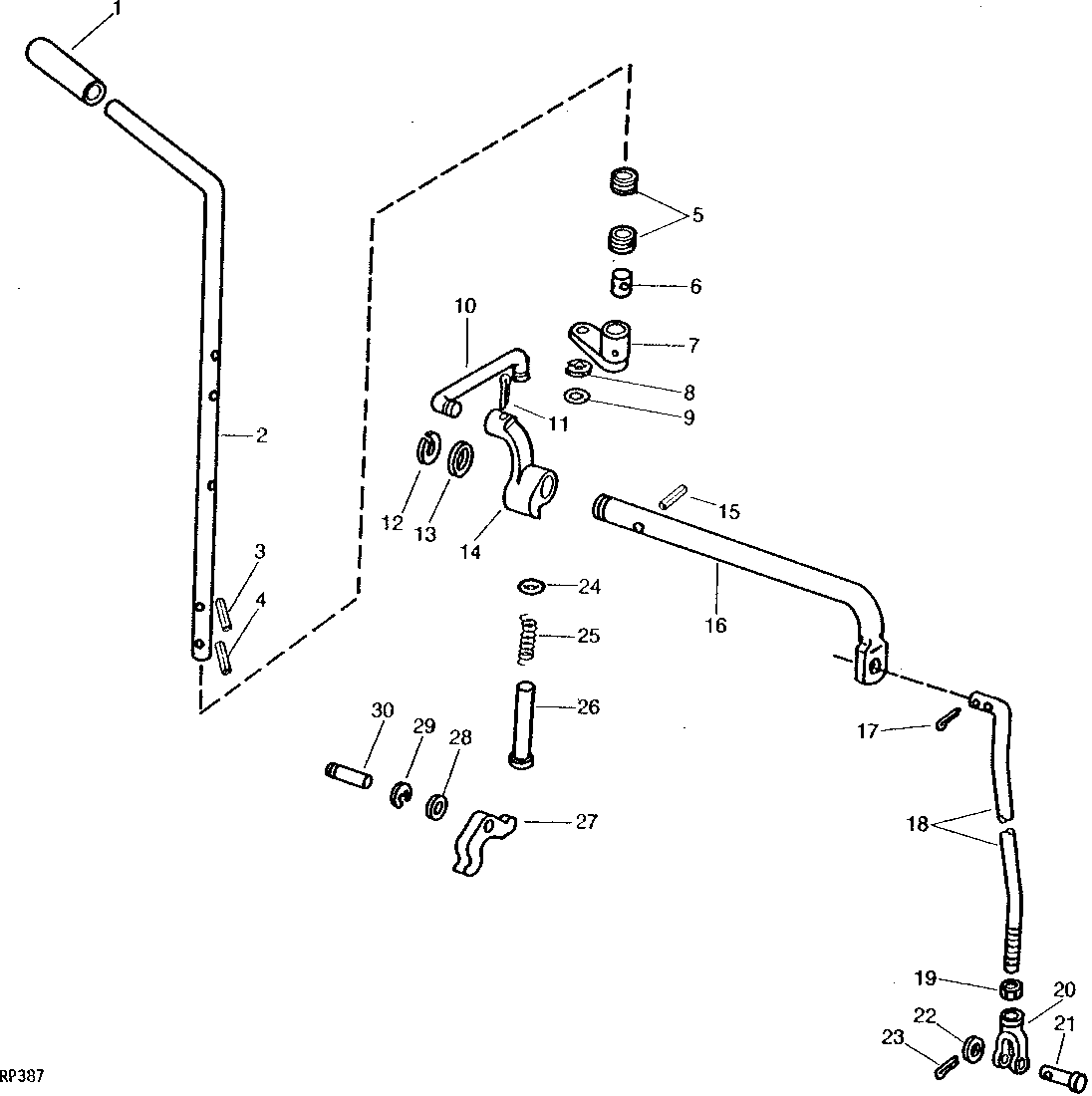

REVERSER CONTROL LEVER AND LINKAGE [01I02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R54272	1	KNOB	-
2	L34421	1	LEVER	-
3	34M7030	1	Spring Pin	5 X 20 MM
4	34M7033	1	Spring Pin	5 X 30 MM
5	R34811	2	GROMMET	-
6	L34424	1	Bushing	-
7	L34830	1	ARM	(SUB L63868)
8	R27507	1	Snap Ring	-
9	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
10	L34831	1	Rod	-
11	11M7082	1	Cotter Pin	2.500 X 25 MM
12	A4883R	1	Snap Ring	-
13	24H1658	1	Washer	21/32" X 1" X 0.060"
14	T22754	1	LEVER	-
15	25H72	1	GROOVE PIN	3/16" X 1"
16	R61136	1	SHAFT	-
17	11M7081	2	Cotter Pin	0.098" X 0.787"
18	T22757	1	ROD	-
19	14H732	1	Nut	3/8"
20	C284R	1	Yoke	-
21	R65563	1	Pin Fastener	(SUB FOR C1067R)
22	24M7106	1	Washer	10 X 18 X 2.500 MM
23	11M7059	1	Cotter Pin	3.200 X 20 MM
24	F3353R	1	O-Ring	-
25	R26169	1	SPRING	-
26	T23206	1	PIN	-
27	T23207	1	ARM	-
28	24H1305	1	Washer	13/32" X 13/16" X 0.065"
29	T12808	1	SNAP RING	-
30	R39166	1	PIN	-

REVERSER CONTROL LEVER AND LINKAGE [01I02]
