Открытый узел

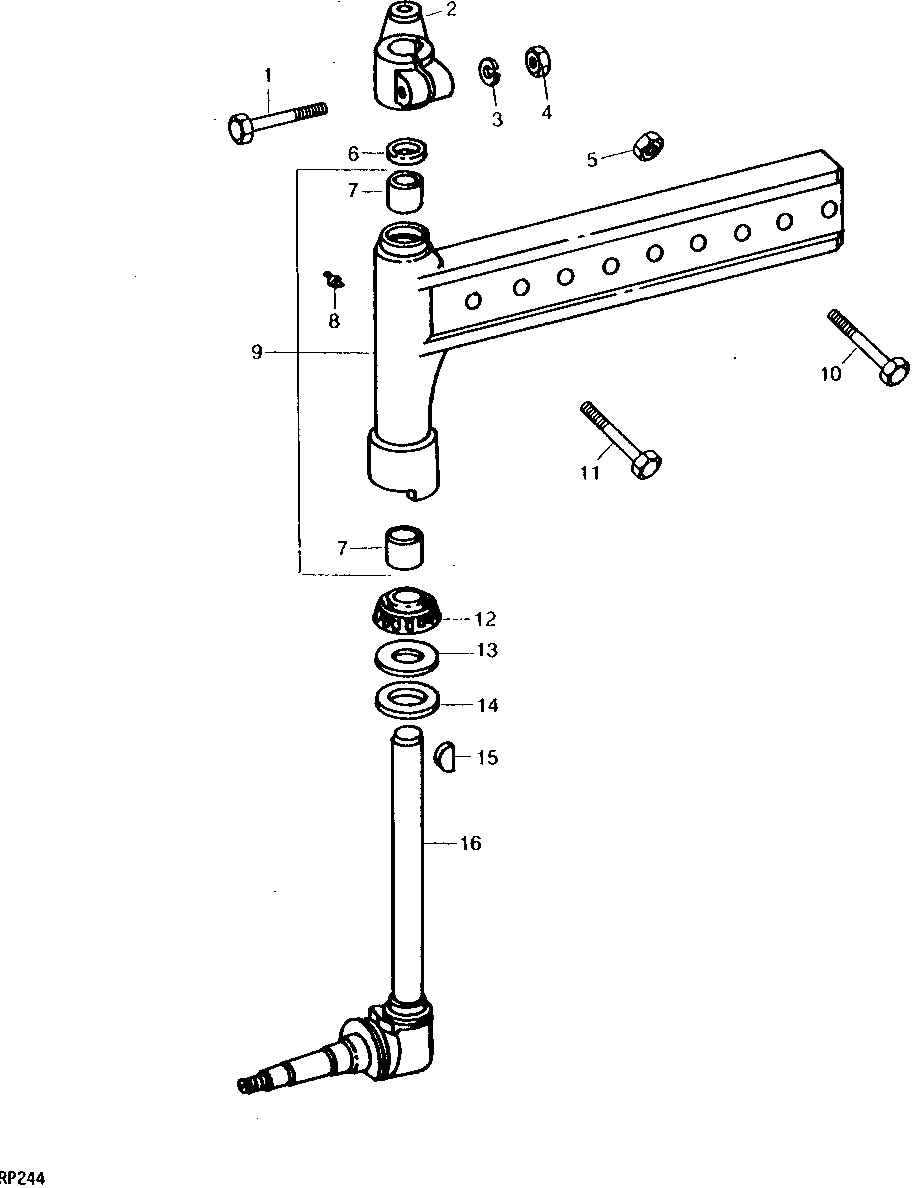

FRONT AXLE KNEE AND KNUCKLE (SWEPT BACK ADJUSTABLE FRONT AXLE) 1245 - 2007MM (49" - 79") (STRAIGHT ADJUSTABLE FRONT AXLE) 1524 - 2235MM (60" - 88") [02F23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2644	2	Cap Screw	1/2" X 2-1/2"
2	T21517	1	LEVER	(A) R.H.
2	T21618	1	LEVER	(B) R.H.
2	T21518	1	LEVER	(A) L.H.
2	T21619	1	LEVER	(B) L.H.
3	12H301	2	Lock Washer	1/2"
4	14H1040	2	Nut	1/2"
5	14H794	6	Nut	3/4"
6	M1518T	2	WASHER	UPPER
7	T21539	4	BUSHING	-
8	JD7798	2	Lubrication Fitting	-
9	AT22331	1	AXLE KNEE	(B) R.H. (MARKED T22950)
9	AT22332	1	AXLE KNEE	(B) L.H. (MARKED T22951)
9	AT22222	1	AXLE KNEE	(A) L.H. (MARKED T21512)
9	AT22221	1	AXLE KNEE	(A) R.H. (MARKED T21511)
10	19H2827	2	Cap Screw	(A) 3/4" X 4-3/4" HS, SAE 8, INNER
10	19H3105	2	Cap Screw	(B) 3/4" X 5" HS, SAE 8, INNER
11	19H2826	4	Cap Screw	3/4" X 4-1/2", OUTER
12	JD8407	2	THRUST BEARING	-
13	M2283T	2	WASHER	-
14	M2282T	2	WASHER	LOWER
15	26H93	2	Shaft Key	1/4" X 1-1/4"
16	AR103471	2	KNUCKLE	(B) 388MM (15-9/32") VERTICAL LENGTH, (SUB FOR AR52680)
16	AR103472	2	KNUCKLE	(A) 300MM (11-13/16") VERTICAL LENGTH, (SUB FOR AR52681)

FRONT AXLE KNEE AND KNUCKLE (SWEPT BACK ADJUSTABLE FRONT AXLE) 1245 - 2007MM (49" - 79") (STRAIGHT ADJUSTABLE FRONT AXLE) 1524 - 2235MM (60" - 88") [02F23]
