Rigid Fold Power Hinge

Нет текстового описания

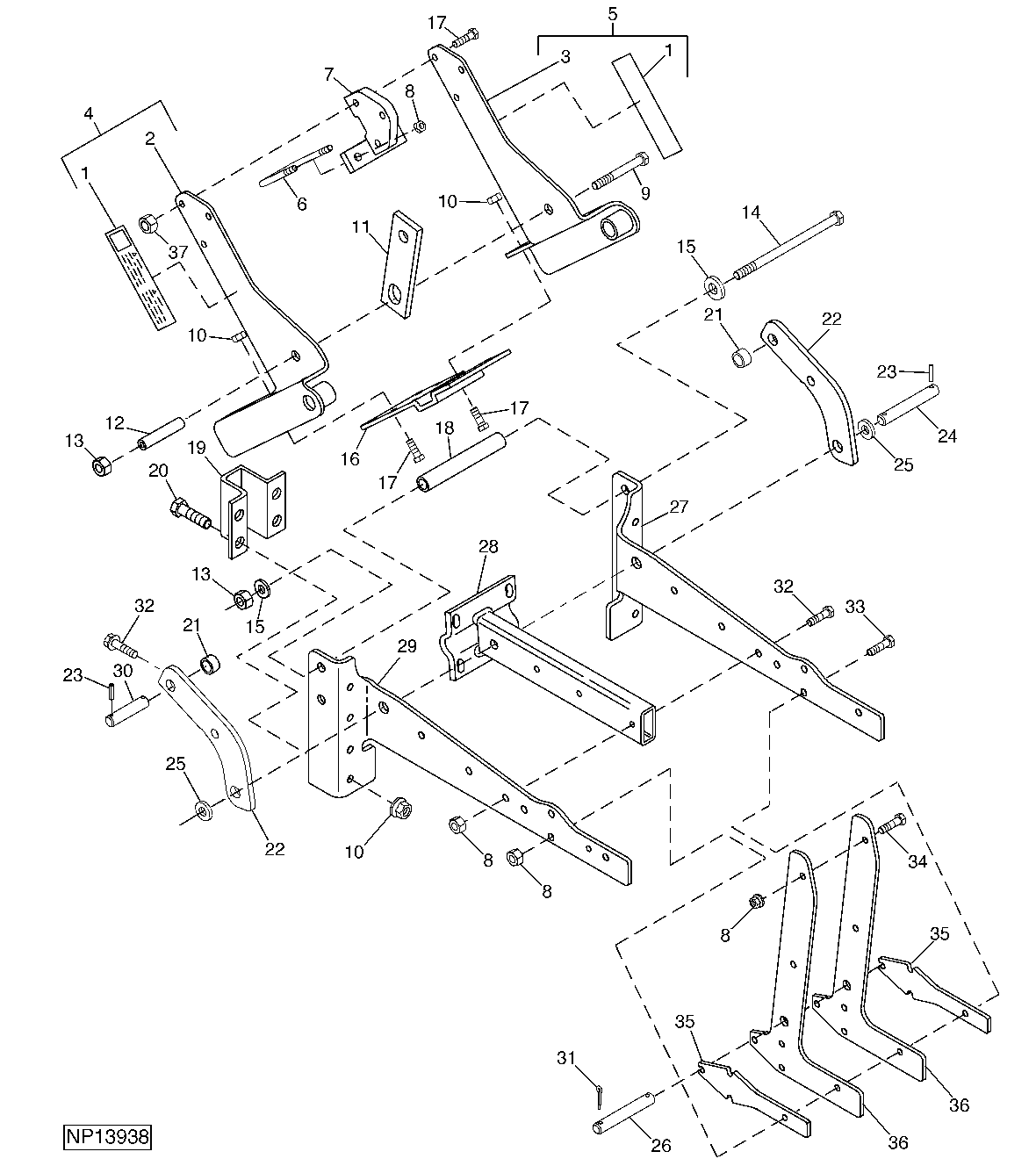

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N237336	2	Sign	-
2	-	1	Part 2	RH
3	AN234281	1	Bracket	LH
4	AN233556	1	Hinge	RH
5	AN233557	1	Hinge	LH
6	N141173	4	U-Bolt	-
7	AN233193	1	Bracket	-
8	K40015	24	Lock Nut	-
9	19H3917	1	Cap Screw	7/8" X 5-1/2"
10	N169024	16	Lock Nut	15.875 mm (5/8")
11	N236636	1	Strap	-
12	N237963	1	Bushing	-
13	K40018	13	Lock Nut	25.400 mm (1")
14	19H3545	1	Cap Screw	1" X 13-1/2"
15	N240839	2	Washer	38.890 X 63.500 X 3.960 mm (1-17/32" X 2-1/2" X 5/32")
16	N237322	1	Bracket	-
17	19H1847	6	Cap Screw	5/8" X 2-1/2"
18	N236657	1	Bushing	-
19	N237794	1	Stop	-
20	19H2328	1	Cap Screw	5/8" X 4"
21	N188132	2	Spacer	-
22	N236637	2	Link	-
23	E63018	8	Spring Pin	-
24	N187500	1	Pin Fastener	-
25	24H1245	2	Washer	1-9/32" X 2" X 0.105"
26	N186050	2	Pin Fastener	25.400 X 143.764 mm (1" X 5.660")
27	N237966	1	Bracket	LH
28	AN234191	1	Brace	-
29	N237965	1	Bracket	LH
30	N187499	1	Pin Fastener	-
31	11M7056	8	Cotter Pin	8 X 50 mm
32	19H1950	14	Cap Screw	5/8" X 3-3/4"
33	19H3170	1	Cap Screw	5/8" X 4-1/2"
34	19H2706	6	Cap Screw	5/8" X 2"
35	N238062	2	Plate	-
36	N238134	2	Bracket	-
37	14H760	1	Nut	5/8"
