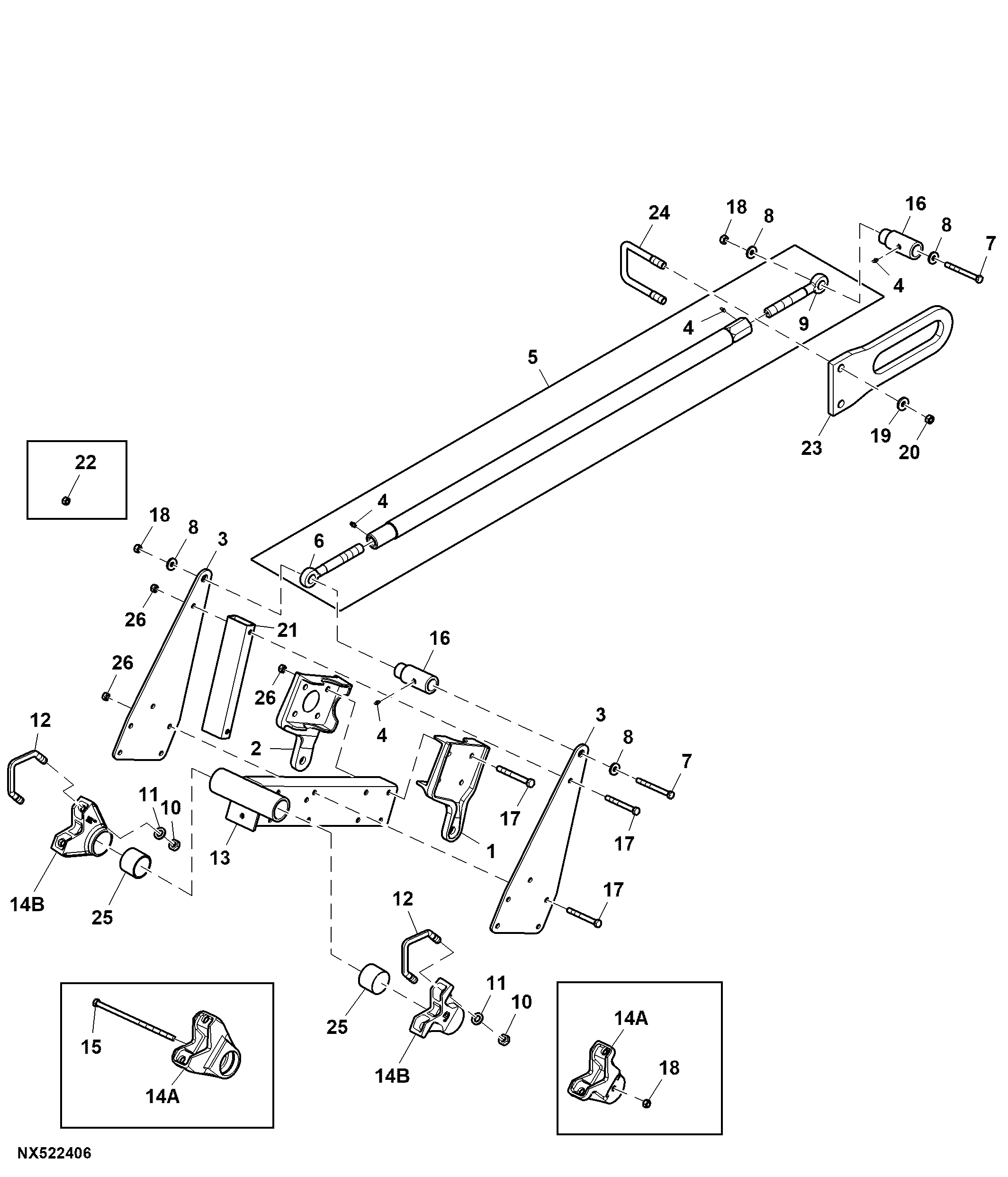

Rear Swing Arm, Main Frame and Wing Walking Beam

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N236388	1	Bracket	LH
2	N236389	1	Bracket	RH
3	N236622	2	Anchor	-
4	JD7844	4	Lubrication Fitting	-
5	AN235107	1	Lift Link	INCLUDES N236029 AND N236028, 47’ to 62.5’ Base Machine, 5 Section
5	AN235109	1	Lift Link	INCLUDES N237741 AND N237740, 47’ to 62.5’ Base Machine, 5 Section
6	N236029	1	Eyebolt	USE WITH AN235107, LH
6	N237741	1	Eyebolt	USE WITH AN235109, LH
7	19H3256	2	Cap Screw	5/8" X 6"
8	T119912	4	Washer	-
9	N236028	1	Eyebolt	USE WITH AN235107, RH
9	N237740	1	Eyebolt	USE WITH AN235109, RH
10	K40017	4	Lock Nut	-
11	R52006	4	Washer	-
12	N331926	2	U-Bolt	-
13	AN232997	1	Arm	-
15	19H3470	1	Cap Screw	5/8" X 14"
16	N237449	2	Bushing	-
17	19M7954	10	Cap Screw	M16 X 150
18	K40015	3	Lock Nut	-
19	T108039	2	Washer	-
20	K40014	2	Lock Nut	-
21	N237515	1	Structural Tube	-
22	K40016	1	Lock Nut	-
23	N239054	1	Plate	Turnbuckle Lock 2.00
23	N239053	1	Plate	Turnbuckle Lock 1.25
24	N131641	1	U-Bolt	-
25	KK23250	2	Insert	-
26	A31869	10	Lock Nut	M16
14A	N236398	2	Bracket	USE WITH 19H3470 AND K40015
14B	KK22965	2	Bracket	USE WITH KK23250

Rear Swing Arm, Main Frame and Wing Walking Beam

Нет текстового описания
