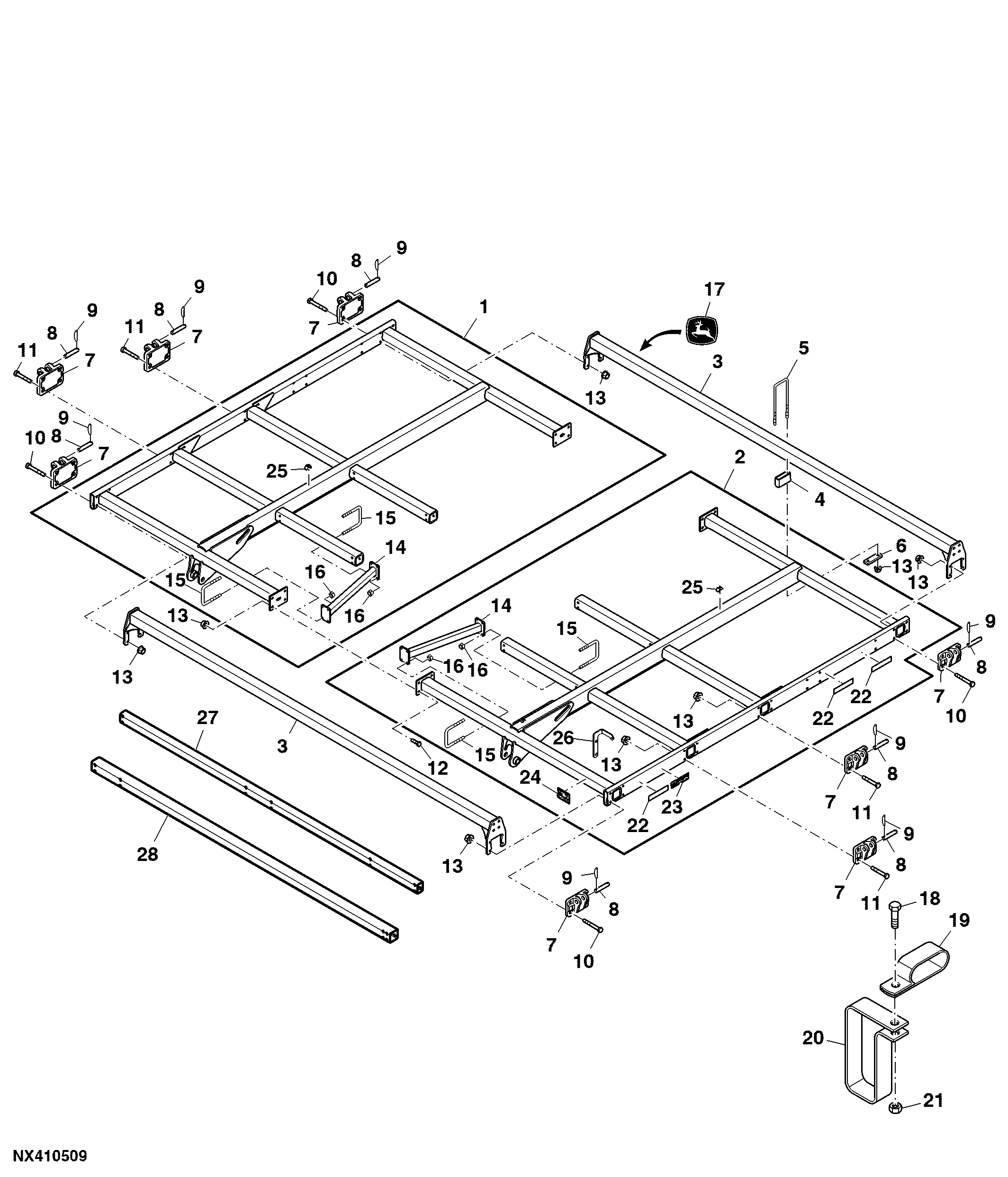

Main Frame, 15 ft

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN235554	1	Main Frame	RH, 5 Section
1	AN235590	1	Main Frame	RH, 3 Section
2	AN235591	1	Main Frame	LH, 3 Section
2	AN235555	1	Main Frame	LH, 5 Section
3	AN234915	2	Frame	-
4	N238011	4	Structural Tube	-
5	N237799	4	U-Bolt	-
6	N237371	4	Strap	-
7	N236105	8	Hinge	-
8	N233905	8	Pin Fastener	-
9	A36284	16	Pin	-
10	19H3170	16	Cap Screw	5/8" X 4-1/2"
11	19H2726	16	Cap Screw	5/8" X 4"
12	19H2706	8	Cap Screw	5/8" X 2"
13	N169024	48	Lock Nut	-
14	AN234753	2	Bracket	-
15	N141174	8	U-Bolt	-
16	14H760	16	Nut	5/8"
17	JD5712	2	Label	-
18	19H3485	1	Cap Screw	3/8" X 2"
19	AH97280	1	Clip	-
19	N205452	1	Clamp	-
20	N237230	1	Clevis	3" X 6", Illustrated
20	N237231	1	Clevis	4" X 4"
20	N242432	1	Clevis	4" X 6"
21	N10215	1	Lock Nut	-
22	JD5921	6	Reflector	-
23	N232774	2	Sign	-
24	N331244	1	Safety Sign	-
25	N239610	12	Bracket	-
26	N237004	2	Bracket	-
27	N236842	2	Structural Tube	-
28	N236675	2	Tube	-
