Открытый узел

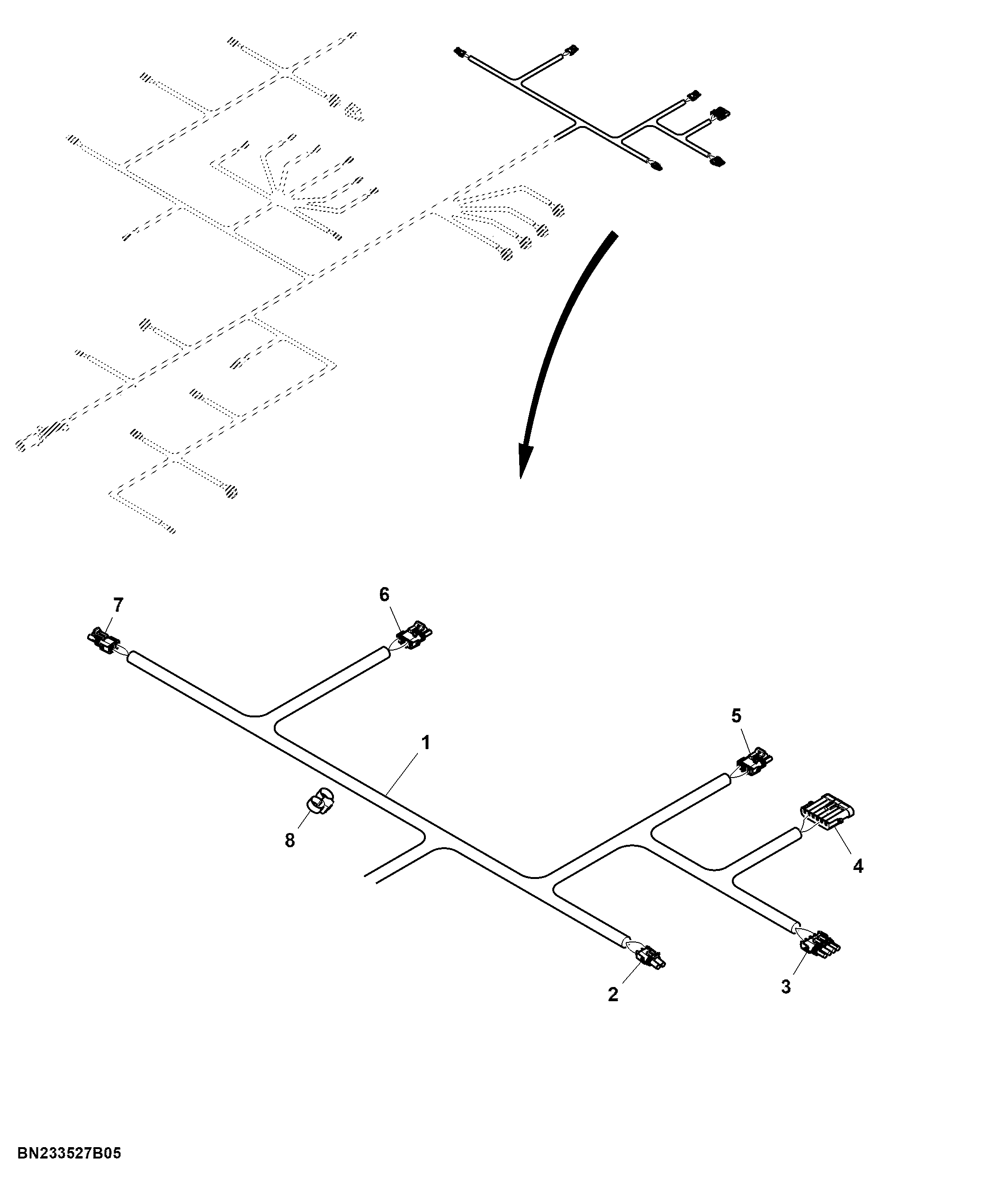

LED Lighting Harness, 25 Row (3 of 3)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AKK37700	1	Wiring Harness	-
2	RE12363	1	Electrical Connector Assy	Amber Lamp, LH
2	R78060	2	Elec. Connector Terminal	Cavity A, B
2	57M9218	1	Elec. Connector Seal	Cavity A
2	57M9216	1	Elec. Connector Seal	Cavity B
2	R78053	1	Electrical Connector Assy	-
2	R78064	2	Elec. Connector Cavity Plug	-
3	R78055	1	Electrical Connector Assy	-
3	R78064	4	Elec. Connector Cavity Plug	-
3	57M9216	4	Elec. Connector Seal	Cavity A, B, C, D
3	57M7883	4	Elec. Connector Terminal	Cavity A, B, C, D
3	RE12365	1	Electrical Connector Assy	Flasher Module
4	R78056	1	Electrical Connector Assy	Flasher Module
4	57M13619	6	Elec. Connector Terminal	Cavity A, B, C, D, E, F
4	57M9216	6	Elec. Connector Seal	Cavity A, B, C, D, E, F
4	R78064	6	Elec. Connector Cavity Plug	-
4	RE12366	1	Electrical Connector Assy	-
5	57M9218	2	Elec. Connector Seal	Cavity A, B
5	57M8910	1	Clip	-
5	R78064	3	Elec. Connector Cavity Plug	-
5	R78054	1	Electrical Connector Assy	-
5	R78060	3	Elec. Connector Terminal	Cavity A, B, C
5	RE12364	1	Electrical Connector Assy	Red Lamp, LH
5	57M9216	1	Elec. Connector Seal	Cavity C
6	R78064	3	Elec. Connector Cavity Plug	-
6	57M8910	1	Clip	-
6	R78054	1	Electrical Connector Assy	-
6	57M9216	1	Elec. Connector Seal	Cavity C
6	57M9218	2	Elec. Connector Seal	Cavity A, B
6	R78060	3	Elec. Connector Terminal	Cavity A, B, C
6	RE12364	1	Electrical Connector Assy	Red Lamp, RH
7	RE12363	1	Electrical Connector Assy	Amber Lamp, RH
7	R78060	2	Elec. Connector Terminal	Cavity A, B
7	57M9218	1	Elec. Connector Seal	Cavity A
7	57M9216	1	Elec. Connector Seal	Cavity B
7	R78053	1	Electrical Connector Assy	-
7	R78064	2	Elec. Connector Cavity Plug	-
8	T252445	9	Clamp	-

LED Lighting Harness, 25 Row (3 of 3)

Нет текстового описания
