Wing Fold Hydraulics, 24 Row 60' and 25 Row 62' 6"

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR94522	2	Hydr. Quick Coupler Plug	-
2	R26375	1	O-Ring	-
3	R27237	2	Fitting	-
4	AA58306	1	Hydraulic Hose	Return Line, LGTH = 10236 mm
5	AA44226	1	Hydraulic Hose	Pressure Line, LGTH = 9652 mm
6	AN280817	1	Hydraulic Hose	LGTH = 1778 mm
7	AN230288	1	Hydraulic Hose	LGTH = 3251 mm
8	AN230327	2	Hydraulic Hose	LGTH = 1346 mm
9	AN230293	2	Hydraulic Hose	LGTH = 5715 mm
10	AN230318	2	Hydraulic Hose	LGTH = 6096 mm
11	R26448	1	O-Ring	-
12	AR21837	1	Clamp	-
13	AN233189	2	Check Valve	One Way
14	AN33434	3	Tee Fitting	-
15	AW16707	1	Union Fitting	INCLUDES R27449, R26375 AND R27448
16	R38556	1	Hose	-
17	AA29209	1	Pressure Relief Valve	-
18	AT26327	7	Tee Fitting	-
19	AH75164	6	Elbow Fitting	-
20	AT32332	2	Elbow Fitting	-
21	AE14428	1	Elbow Fitting	-
22	N233434	2	Hydraulic Restrictor	-
23	N281475	4	Hydraulic Restrictor	-
24	AHC12115	4	Hydraulic Cylinder	-
24	AHC12127	1	Hydraulic Cylinder Kit	-
25	AN237044	2	Hydraulic Cylinder	-
25	AN237045	1	Hydraulic Cylinder Kit	-
26	AN233655	2	Hydraulic Hose	LGTH = 2438 mm

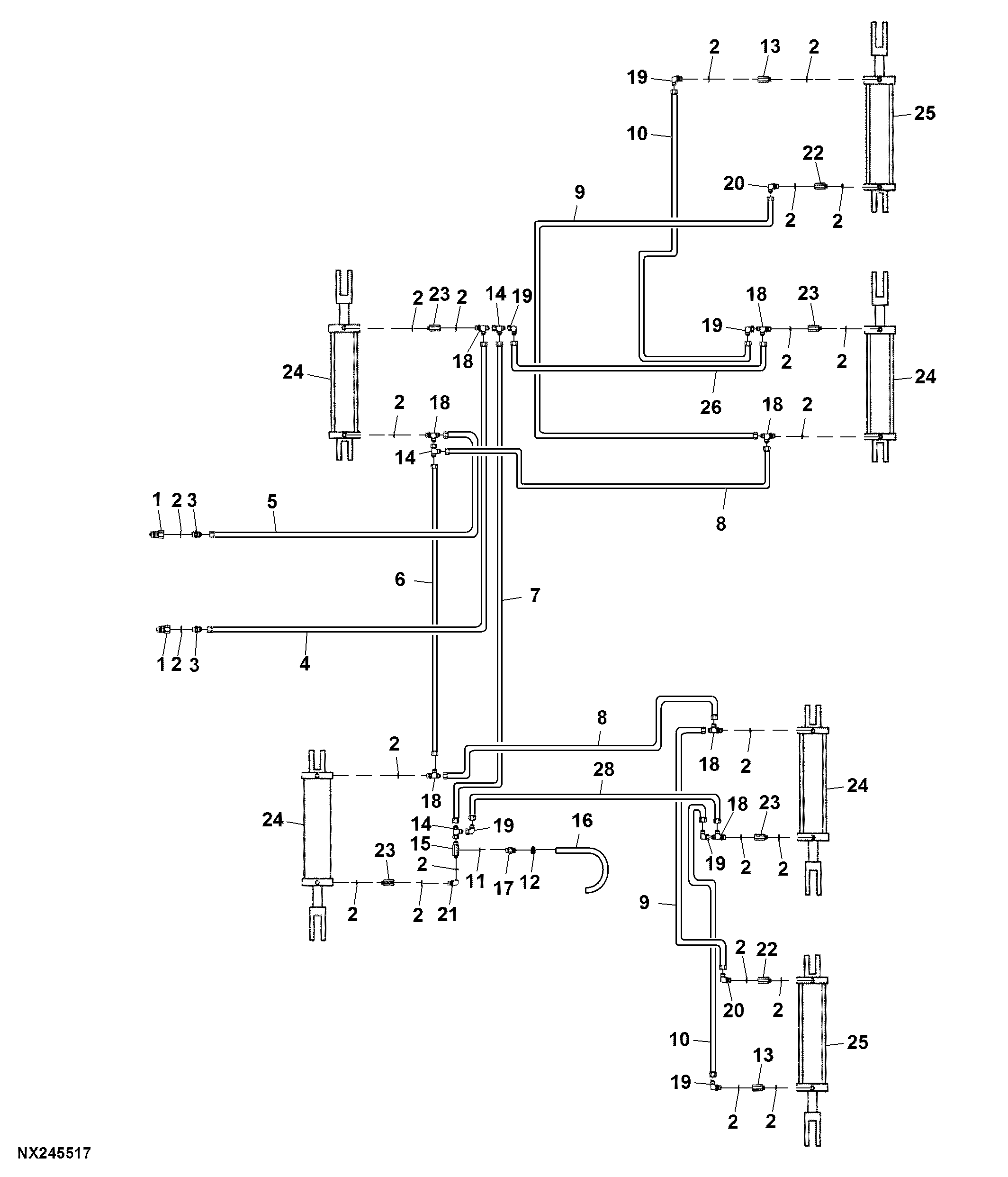

Wing Fold Hydraulics, 24 Row 60' and 25 Row 62' 6"

Нет текстового описания
