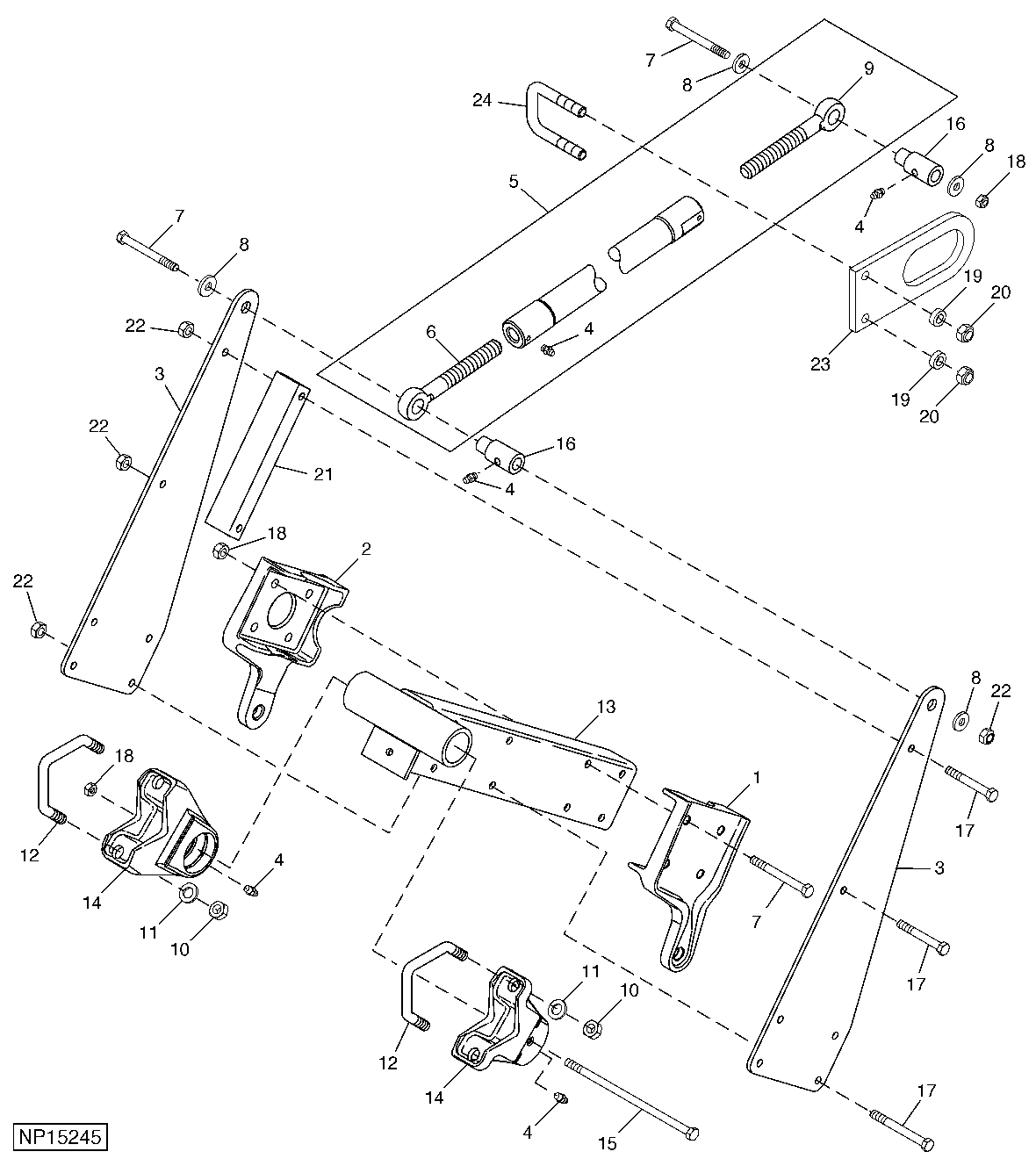

Rear Swing Arm, Wing Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N236388	1	Bracket	RH
2	N236389	1	Bracket	LH
3	N236620	2	Anchor	Main Frame and Wing Walking Beam, 3 Section, Except Low Transport Wings
3	N236622	2	Anchor	Rigid Main Framef, Inner and Outer Wing Walking Beam For 5 Section, Outer Wing For 3 Section Low Transport
4	JD7844	6	Lubrication Fitting	(A)
5	AN235109	1	Lift Link	Rigid Main Frame, 5 Section Wings, INCLUDES PARTS MARKED (A)
6	N237741	1	Eyebolt	(A), LH
7	19H3256	6	Cap Screw	5/8" X 6"
8	T119912	4	Washer	-
9	N237740	1	Eyebolt	(A), RH
10	K40017	4	Lock Nut	-
11	R52006	4	Washer	-
12	N331926	2	U-Bolt	-
13	AN232997	1	Arm	-
14	N236398	2	Bracket	-
15	08H4797	1	Bolt	5/8" X 13-1/2"
16	N237449	2	Bushing	41' Base Machine and Smaller
17	19H3340	6	Cap Screw	5/8" X 5-1/2"
18	K40015	12	Lock Nut	-
19	T108039	2	Washer	13.490 X 25.400 X 8 mm (17/32" X 1" X 0.315")
20	K40014	1	Lock Nut	-
21	N237515	1	Structural Tube	-
22	K40016	1	Lock Nut	-
23	N239053	1	Plate	Turnbuckle Lock 1.25, USE WITH N237449
24	N131641	1	U-Bolt	-
