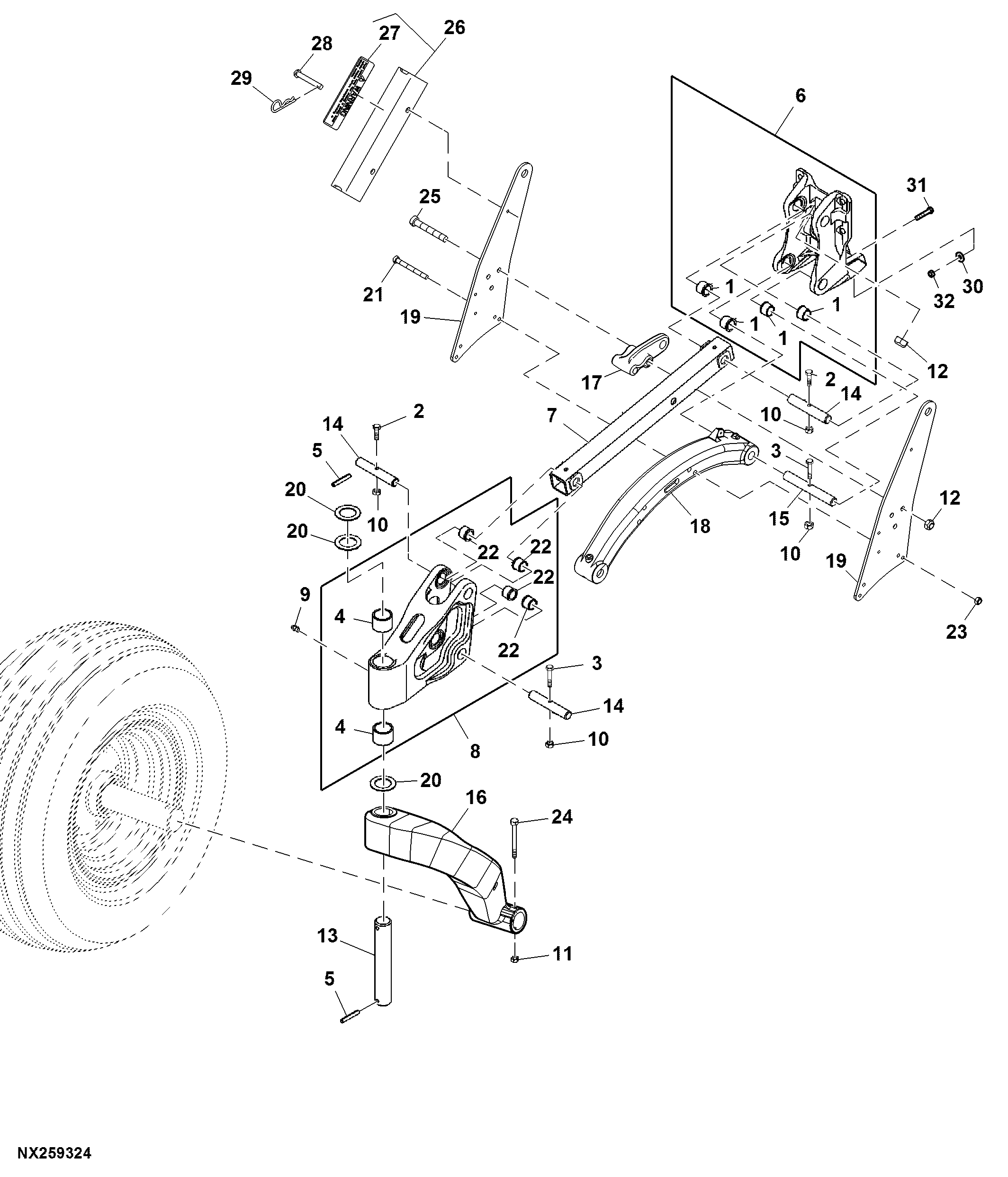

Main Frame Front Linkage, W/ AccuDepth™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK24076	8	Bushing	-
2	N237499	4	Bolt	-
3	N242528	4	Screw	-
4	N237306	4	Bushing	-
5	A85641	4	Spring Pin	-
6	AN235004	2	Bracket	Front
7	AN233714	2	Link	Top Heavy
8	AN235016	2	Bracket	-
9	JD7844	2	Lubrication Fitting	-
10	K40006	10	Lock Nut	-
11	K40003	2	Lock Nut	-
12	K40017	4	Lock Nut	-
13	N236703	2	Pin Fastener	ORDER KK41430
13	KK41430	2	Pin Fastener	-
14	N236031	6	Pin Fastener	-
15	N236038	2	Pin Fastener	-
16	N236705	2	Pivot	-
17	N236342	2	Anchor	-
18	N236346	2	Link	Lower Heavy
19	N239451	4	Anchor	-
20	N237227	6	Washer	-
21	19H1872	8	Cap Screw	5/8" X 6"
22	N238822	8	Bushing	-
23	K40015	8	Lock Nut	-
24	19H2345	2	Cap Screw	3/8" X 5-1/2"
25	19H2310	4	Cap Screw	7/8" X 6"
26	AN233000	6	Stop	-
27	N236999	6	Label	-
28	D10033	6	Pin Fastener	-
29	A3581R	6	Spring Locking Pin	-
30	24H1211	1	Washer	9/16" X 1-3/8" X 0.105"
31	19H1930	1	Cap Screw	1/2" X 2-1/2"
32	K40014	1	Lock Nut	-

Main Frame Front Linkage, W/ AccuDepth™
