Cylinder Anchor Plates W/ AccuDepth™, Outer Wing

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N236349	1	Bracket	LH
2	19H1831	2	Cap Screw	1/2" X 2"
3	RE334232	1	Sensor	-
4	N237457	1	Gusset	-
5	N236348	1	Bracket	RH
6	P48347	2	O-Ring	-
7	T77613	1	O-Ring	-
8	14H860	2	Nut	1/4"
9	N237456	1	Support	-
10	AN233139	1	Tie Rod Assembly	14 3/4" Actuator Rod
11	K40015	4	Lock Nut	-
12	N141174	2	U-Bolt	-
13	19H3158	4	Cap Screw	3/4" X 2"
14	K40016	4	Lock Nut	-
15	N236826	1	Shaft	-
16	R72655	1	Snap Ring	-
17	12M7060	2	Washer	5.300 mm
18	14H631	2	Nut	0.190"
19	21H1383	2	Screw	0.190" X 2"
20	E63018	2	Spring Pin	SUB FOR 34H188
21	N241730	1	Pin Fastener	1.25" DIA. 3.07 Between Holes
21	E73499	1	Pin Fastener	1.25" DIA. 4.00 Between Holes
22	14H1040	4	Nut	1/2"
23	AXT11632	1	Sensor Wiring Harness	-
24	R78054	1	Electrical Connector Assy	-
25	RE12364	1	Electrical Connector Assy	-

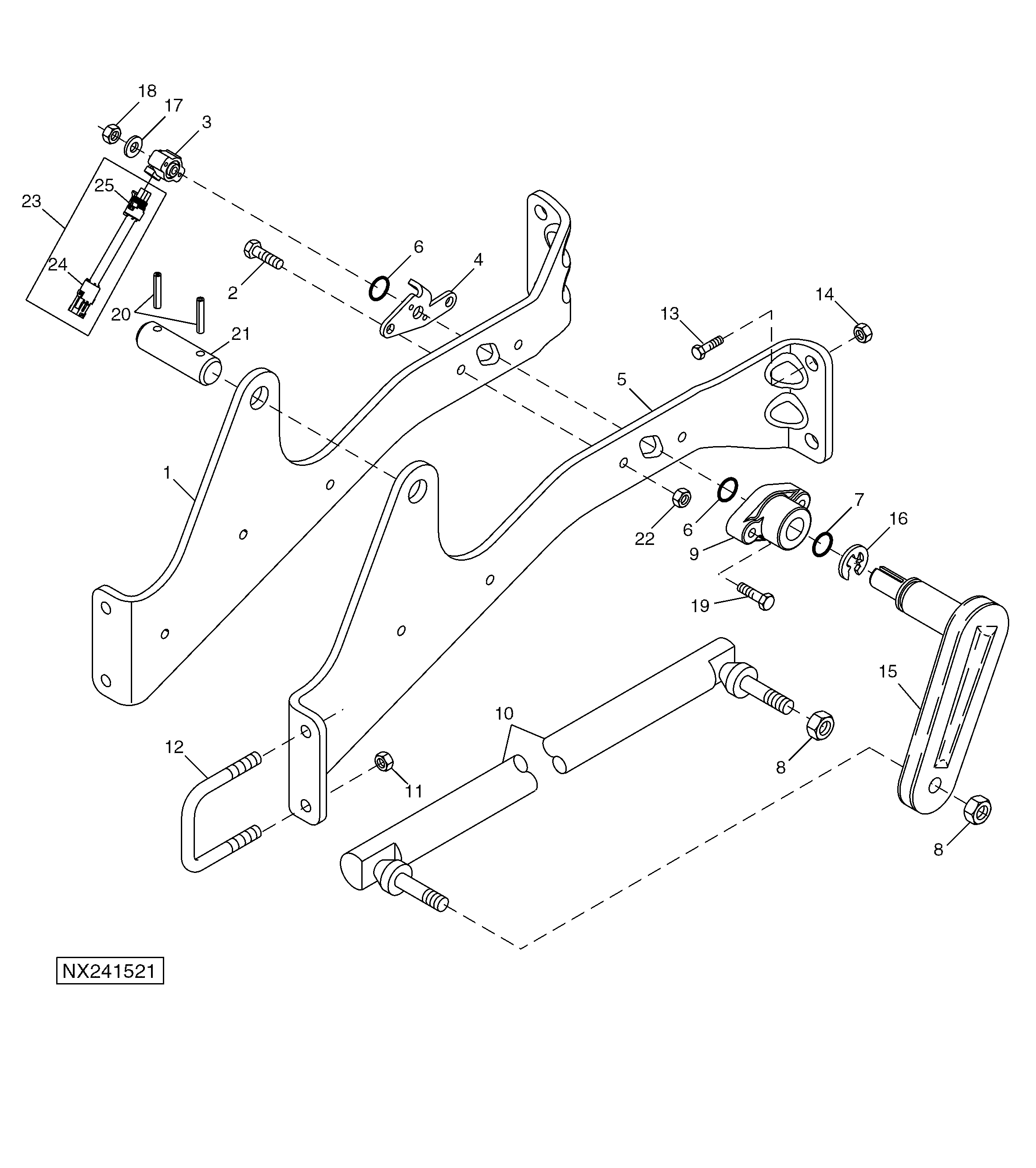

Cylinder Anchor Plates W/ AccuDepth™, Outer Wing
