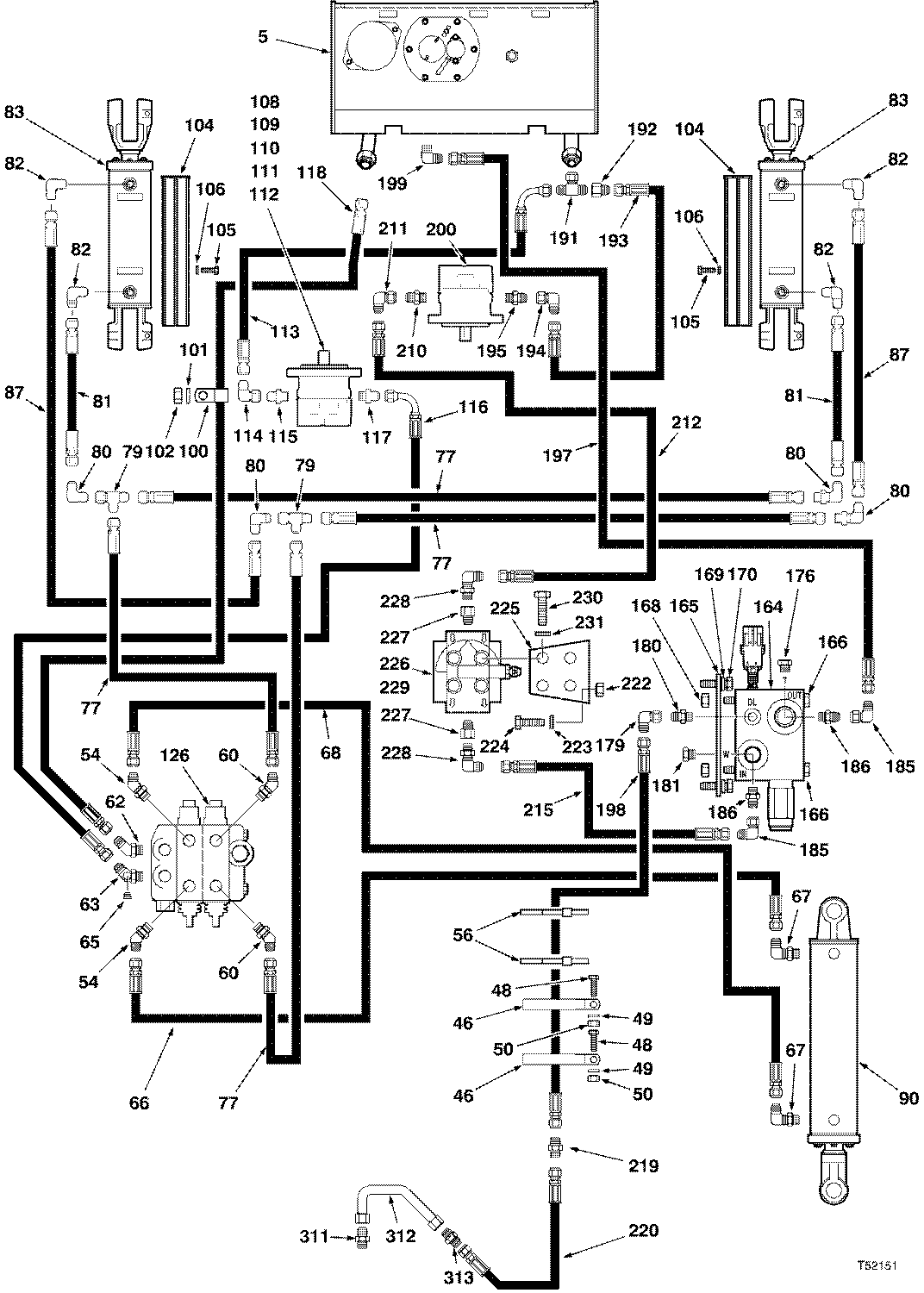

HYDRAULIC SYSTEM EURO ( 10EA1070 - ) 2000-390/14 [2000-390/14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
5	-------	1	O-RING	-
46	810533500	2	CLAMP*1	-
48	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
49	810309800	2	FLAT WASHER 3/8 - HARDENED	-
50	810087500	2	HEX NUT 3/8-16 UNC	-
54	810368600	2	ELBOW-45 DEG. -	-
56	810654700	2	TIE STRAP -	-
60	810459300	2	FITTING-45 DEG.	-
62	810285700	1	ELBOW-45 DEG.	-
63	F293258	1	ELBOW REWORK -	-
65	811889200	1	PLUG -	-
66	810892100	1	HOSE-HYD*0.75X54	-
67	231282400	2	FITTING-90 DEG.	-
68	810969500	1	HOSE-HYD*0.75X68	-
77	810454400	4	HOSE-HYD*0.50X26	-
79	810579400	2	TEE-JIC/JIC/JIC -	-
80	810372600	4	ELBOW-90 DEG.	-
81	810349100	2	HOSE-HYD*0.50X39	-
82	810112100	4	ELBOW-90 DEG.	-
83	-------	2	O-RING	-
87	810935000	2	HOSE-HYD*0.50X52	-
90	-------	1	O-RING	-
100	810654000	1	Clamp	-
101	810011600	1	WASHER*1/2	-
102	810669400	1	LOCKNUT*1/2-13UNC	-
104	825682000	2	GUARD - DOZER HOSES	-
105	810799300	8	BOOT -	-
106	810309800	8	FLAT WASHER 3/8 - HARDENED	-
108	840779100	1	SEALANT-SILICONE	-
109	-------	1	O-RING	-
110	826006300	2	STUD -	-
111	810011600	2	WASHER*1/2	-
112	810087800	2	NUT*1/2-20UNF	-
113	811120900	1	HOSE-HYD*1.25X47	-
114	811075200	1	ELBOW-90 DEG.	-
115	810347800	1	FITTING	-
116	811130600	1	HOSE-HYD*1.00X45	-
117	810115500	1	FITTING	-
118	810763700	1	HOSE-HYD*1.00X70	-
126	-------	1	O-RING	-
164	F121251	1	VALVE -	-
165	F283799	1	BRACKET -	-
166	811699400	2	SCREW*M10X1.50-25mm -	-
168	811063700	2	NUT HEX-M8X1.25 -	-
169	810309800	2	FLAT WASHER 3/8 - HARDENED	-
170	810977200	2	BOLT*M8X1.25-100 -	-
176	810529100	1	PLUG -	-
179	810877500	1	ELBOW-90 DEG.	-
180	810328600	1	FITTING 3/8 MJIC 3/8	-
181	810609700	1	Plug	-
185	810433800	2	ELBOW-90 DEG.	-
186	810490900	2	FITTING 1/2 MJIC 3/4 -	-
191	810703800	1	TEE	-
192	810704300	1	FITTING -	-
193	810608000	1	HOSE-HYD*0.75X92 -	-
194	810447100	1	ELBOW-90 DEG. -	-
195	810270000	1	FITTING*METRIC -	-
197	810800200	1	HOSE-HYD*.50 X 104 -	-
198	812003400	1	HOSE-HYD*.38 X 100 -	-
199	810728600	1	ELBOW-90 DEG.	-
200	-------	1	O-RING	-
210	810155500	1	FITTING -	-
211	810433800	1	ELBOW-90 DEG.	-
212	810857800	1	HOSE-HYD*0.50X87	-
215	811924200	1	HOSE-HYD*0.50X70 -	-
219	810630200	1	FITTING -	-
220	810949300	1	HOSE-HYD*0.38X30	-
222	810087500	2	HEX NUT 3/8-16 UNC	-
223	810309800	2	FLAT WASHER 3/8 - HARDENED	-
224	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
225	825386800	1	BRACKET - OIL FILTER	-
226	810605700	1	PLUG -	-
227	810471600	2	FITTING MJIC/FJIC -	-
228	810397100	2	ELBOW 90 DEG	-
229	F123156	1	FILTER - TRANSMISSION	-
230	840799300	4	BOLT*3/8-16UNCX3/4	-
231	810309800	4	FLAT WASHER 3/8 - HARDENED	-
311	F022423	1	Fitting	-
312	F289333	1	TUBE -	-
313	810630200	1	FITTING -	-
-	F435202	1	ELEMENT -	-
-	843125100	1	BY-PASS VALVE -	-
-	F433837	1	SEAL KIT -	-
-	F433836	1	VALVE, RELIEF -	-
-	F431900	1	SOLENOID COIL -	-
-	F433835	1	VALVE, SOLENOID -	-
