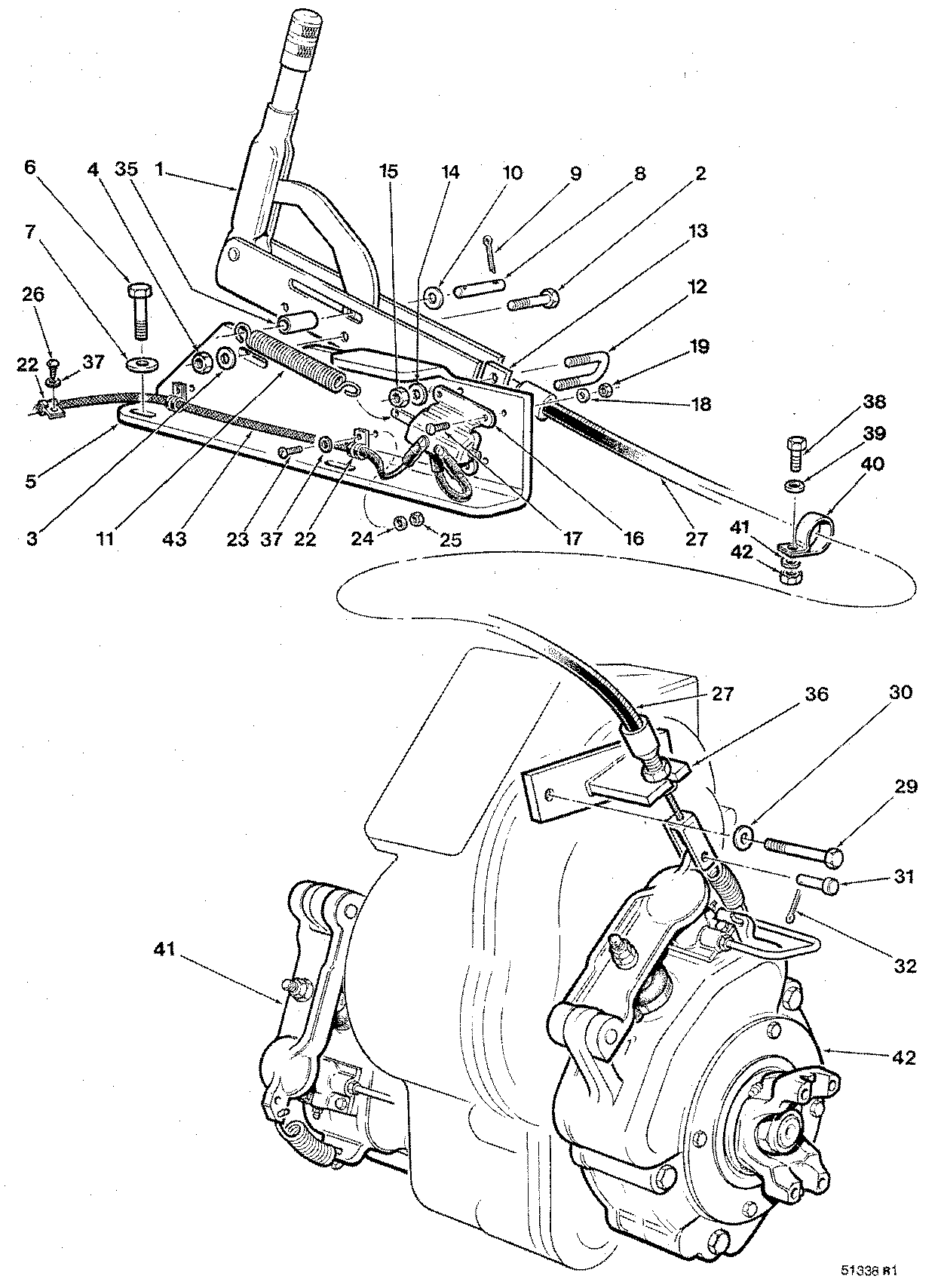

CONTROLS PARKING BRAKE LINKAGE ( 973063 - ) 1712-024/10 [1712-024/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811613400	1	LEVER	-
2	810102400	2	BOLT*5/16-18UNCX2	-
3	810768000	2	WASHER*5/16	-
4	810087300	2	NUT*5/16-18UNC	-
5	825006100	1	MOUNT - CABLE MODELS	-
6	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
7	810309800	2	FLAT WASHER 3/8 - HARDENED	-
8	822816300	1	PIN	-
9	810118900	1	COTTER PIN	-
10	810768000	1	WASHER*5/16	-
11	810689300	1	SPRING	-
12	826532800	1	U-BOLT	-
13	826532900	1	SPACER	-
14	810768000	2	WASHER*5/16	-
15	810087300	2	NUT*5/16-18UNC	-
16	810546400	1	SWITCH	-
17	810806400	4	SCREW*#8-32UNCX.50 -	-
18	810785900	4	LOCKWASHER* #8	-
19	840868700	4	NUT*#8-32UNC -	-
22	810625300	3	CLAMP*1/4	-
23	810371500	2	SCREW	-
24	811316900	2	LOCKWASHER*0.138	-
25	810371700	2	NUT*6-32UNC	-
26	810074300	1	SCREW	-
27	811097100	1	CABLE	-
29	810080900	2	BOLT*3/8-16UNCX3	-
30	810309800	2	FLAT WASHER 3/8 - HARDENED	-
31	810716400	1	CLEVIS PIN	-
32	810118900	1	COTTER PIN	-
35	823846400	1	SPACER	-
36	825226900	1	MOUNT	-
37	810663300	3	WASHER*8 -	-
38	-------	1	O-RING	-
39	-------	1	O-RING	-
40	-------	1	O-RING	-
41	-------	1	O-RING	-
42	-------	1	O-RING	-
43	-------	1	O-RING	-

CONTROLS PARKING BRAKE LINKAGE ( 973063 - ) 1712-024/10 [1712-024/10]
