Открытый узел

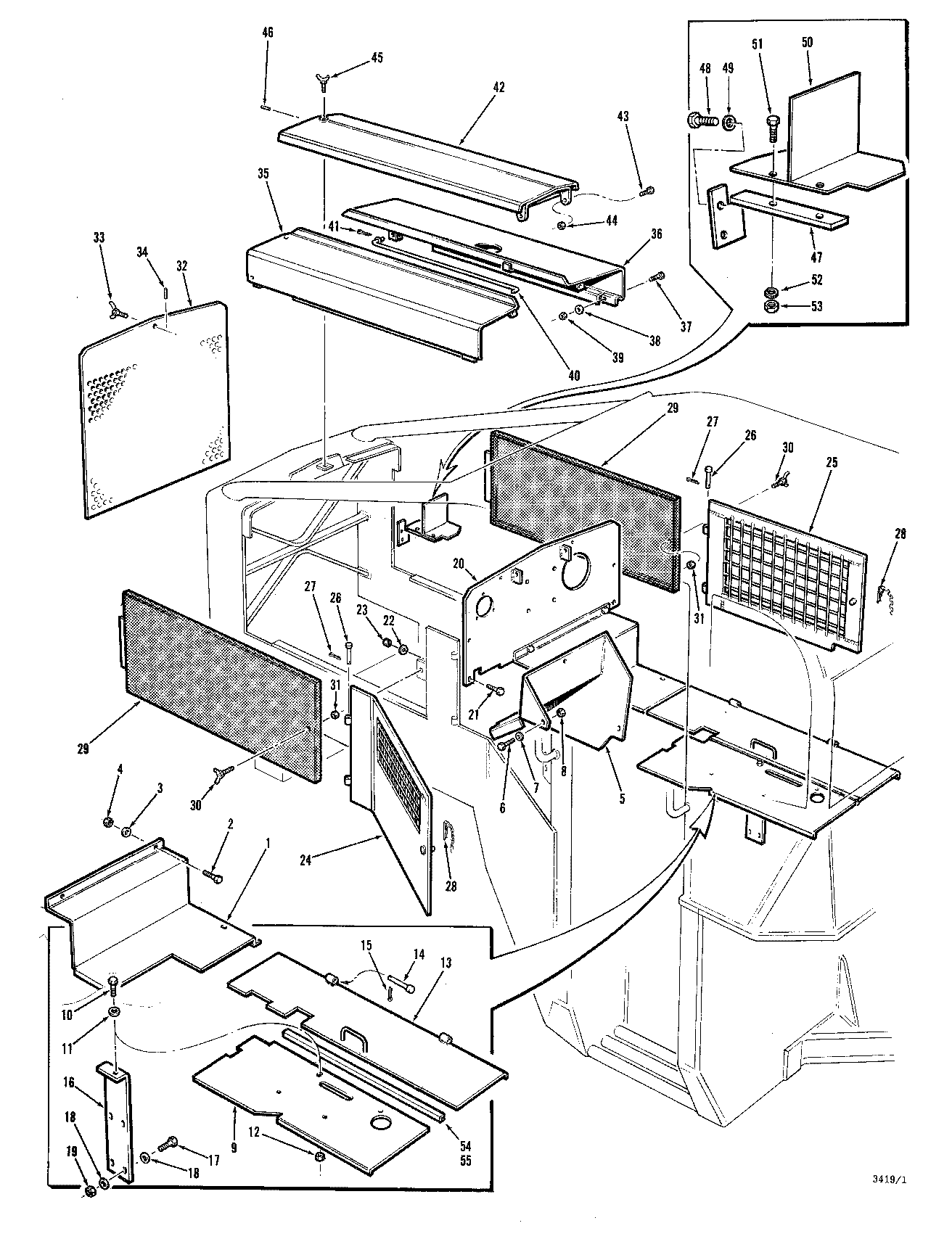

REMOVABLE PANELS (6300) T S E E W 6310 REMOVABLE PANELS( 840001 - ) 6310-014/10 [6310-014/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824492700	1	DECK COVER - FRONT	-
2	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810006400	3	FLAT WASHER 3/8	-
4	810087500	3	HEX NUT 3/8-16 UNC	-
5	824433300	1	CONTROL VALVE COVER	-
6	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
7	810006400	3	FLAT WASHER 3/8	-
8	810087500	1	HEX NUT 3/8-16 UNC	-
9	824492100	1	DECK COVER - L.H	-
10	810080400	3	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
11	810006400	3	FLAT WASHER 3/8	-
12	810087500	3	HEX NUT 3/8-16 UNC	-
13	824492300	1	DECK COVER - R.H	-
14	810716500	2	YOKE PIN	-
15	840045400	2	COTTER PIN 1/8 X 1	-
16	824397700	1	DECK COVER BRACKET	-
17	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
18	810006400	8	FLAT WASHER 3/8	-
19	810087500	4	HEX NUT 3/8-16 UNC	-
20	824492500	1	FIREWALL WELDMENT	-
21	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
22	810006400	4	FLAT WASHER 3/8	-
23	810087500	4	HEX NUT 3/8-16 UNC	-
24	824769500	1	SCREEN WELDMENT - L.H	-
25	822784800	1	SCREEN WELDMENT - R.H	-
26	810716500	4	YOKE PIN	-
27	840045400	4	COTTER PIN 1/8 X 1	-
28	810199900	2	PIN	-
29	824427600	2	SIDE PANEL WELDMENT	-
30	823502500	2	BOLT WELDMENT	-
31	810006000	2	LOCKNUT 1/2 - 13 UNC	-
32	824453000	1	FRONT GRILL ASSEMBLY	-
33	820244700	1	BOLT WELDMENT	-
34	810108500	1	SPIROL PIN 3/16 X 1	-
35	824448300	1	HOOD PANEL WELDMENT - L.H	-
36	823375000	1	HOOD PANEL WELDMENT - R.H	-
37	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-
38	810006400	8	FLAT WASHER 3/8	-
39	810087500	2	HEX NUT 3/8-16 UNC	-
40	820705700	1	HOOD SUPPORT WELDMENT	-
41	810129300	1	COTTER PIN 1/8 X 5/8	-
42	823114700	1	HOOD PANEL ASSEMBLY - CENTER	-
43	810082200	2	BOLT*1/2-13UNCX1-1/4	-
44	810006000	2	LOCKNUT 1/2 - 13 UNC	-
45	820244700	1	BOLT WELDMENT	-
46	810108500	1	SPIROL PIN 3/16 X 1	-
47	850151200	1	HEAT SHIELD SUPPORT WELDMENT	-
48	810090200	2	BOLT 3/8 - 24 UNF X 3/4	-
49	810006400	2	FLAT WASHER 3/8	-
50	850151100	1	DEFLECTOR PLATE WELDMENT	-
51	810190200	2	BOLT 5/16 - 18 UNC X 3/4	-
52	810007300	2	LOCKWASHER*5/16	-
53	810087400	2	HEX NUT 5/16-24 UNF	-
54	824493300	1	U - CHANNEL	-

REMOVABLE PANELS (6300) T S E E W 6310 REMOVABLE PANELS( 840001 - ) 6310-014/10 [6310-014/10]
