Открытый узел

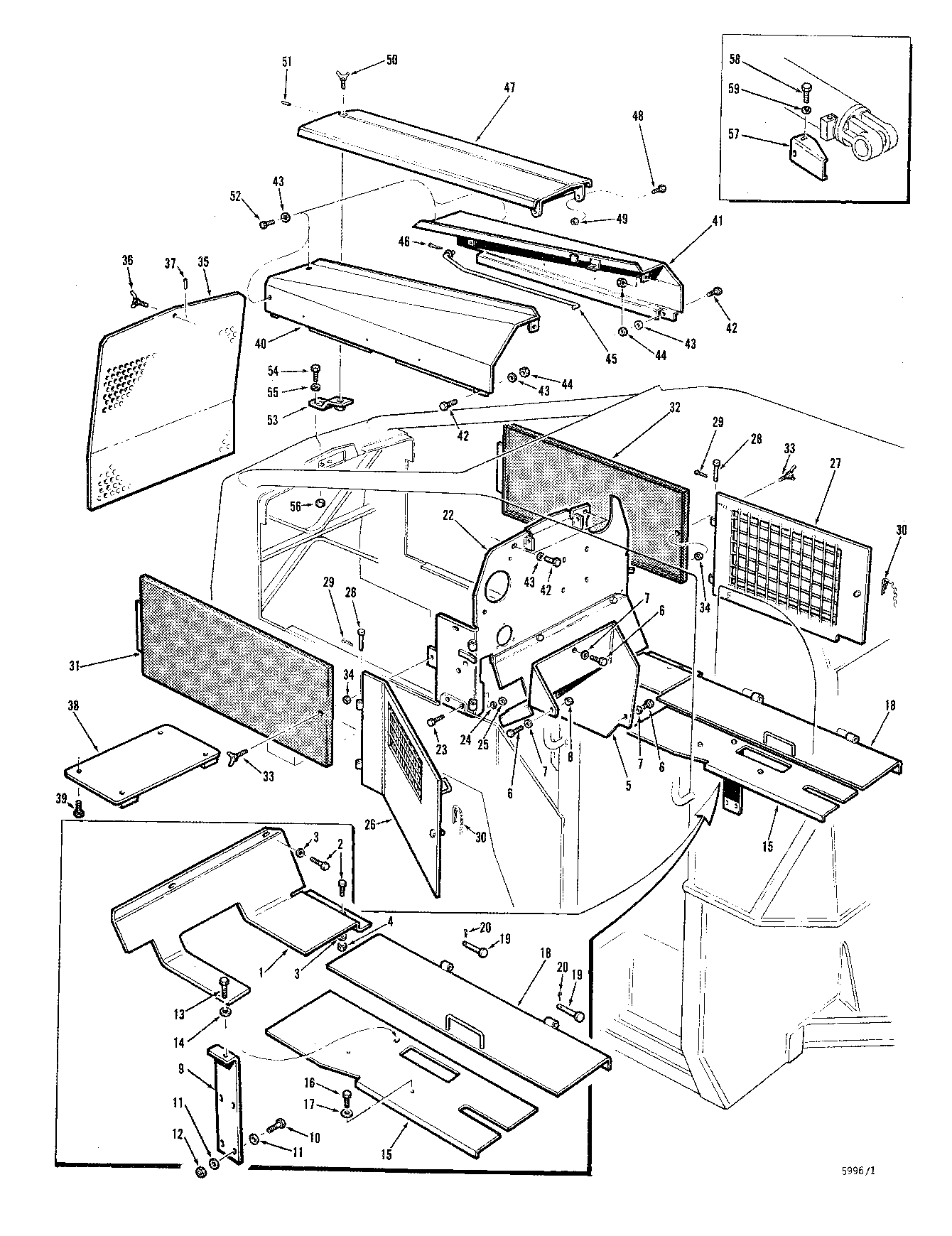

PANELS (6300) D S E E X 6310 REMOVABLE PANELS( 845472 - ) 6310-036/10 [6310-036/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824987200	1	DECK COVER - FRONT	-
2	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810309800	3	FLAT WASHER 3/8 - HARDENED	-
4	810087500	1	HEX NUT 3/8-16 UNC	-
5	824433300	1	CONTROL VALVE COVER	-
6	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
7	810309800	3	FLAT WASHER 3/8 - HARDENED	-
8	810087500	1	HEX NUT 3/8-16 UNC	-
9	824859900	1	DECK COVER BRACKET	-
10	810080200	2	BOLT*3/8-16UNCX1-1/4	-
11	810309800	4	FLAT WASHER 3/8 - HARDENED	-
12	810087500	2	HEX NUT 3/8-16 UNC	-
13	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
14	810309800	1	FLAT WASHER 3/8 - HARDENED	-
15	825423700	1	DECK COVER - L.H	-
16	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
17	810309800	2	FLAT WASHER 3/8 - HARDENED	-
18	824681700	1	DECK COVER - R.H	-
19	810716500	2	YOKE PIN	-
20	840045400	2	COTTER PIN 1/8 X 1	-
21	-	1	Part 21	-
22	825292100	1	FIREWALL WELDMENT	-
23	810082200	4	BOLT*1/2-13UNCX1-1/4	-
24	810011600	4	WASHER*1/2	-
25	810087700	4	NUT*1/2-13UNC	-
26	825107000	1	SCREEN WELDMENT - L.H	-
27	822784800	1	SCREEN WELDMENT - R.H	-
28	810716500	4	YOKE PIN	-
29	840045400	4	COTTER PIN 1/8 X 1	-
30	810199900	2	PIN	-
31	825024500	1	SIDE PANEL WELDMENT	-
32	825024500	1	SIDE PANEL WELDMENT	-
33	823502500	2	BOLT WELDMENT	-
34	810243500	2	LOCKNUT 1/2-13 UNC	-
35	824946500	1	FRONT GRILL	-
36	820244700	1	BOLT WELDMENT	-
37	810108500	1	SPIROL PIN 3/16 X 1	-
38	824946100	1	OIL FILTER COVER	-
39	810082200	4	BOLT*1/2-13UNCX1-1/4	-
40	824948300	1	HOOD PANEL WELDMENT - L.H	-
41	824948500	1	HOOD PANEL WELDMENT - R.H	-
42	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
43	810309800	8	FLAT WASHER 3/8 - HARDENED	-
44	810087500	3	HEX NUT 3/8-16 UNC	-
45	820705700	1	HOOD SUPPORT WELDMENT	-
46	810781200	1	COTTER PIN 1/8 X 3/4	-
47	825113400	1	HOOD PANEL WELDMENT - CENTRE	-
48	810082200	2	BOLT*1/2-13UNCX1-1/4	-
49	810243500	2	LOCKNUT 1/2-13 UNC	-
50	820244700	1	BOLT WELDMENT	-
51	810011000	1	SPIROL PIN 3/16 X 1-1/2	-
52	840799300	4	BOLT*3/8-16UNCX3/4	-
53	825107800	1	HOOD BRACKET WELDMENT	-
54	810080200	2	BOLT*3/8-16UNCX1-1/4	-
55	810309800	2	FLAT WASHER 3/8 - HARDENED	-
56	810087500	2	HEX NUT 3/8-16 UNC	-
57	823719700	2	GUARD - DOZER HOSES	-
58	840799300	6	BOLT*3/8-16UNCX3/4	-
59	810309800	6	FLAT WASHER 3/8 - HARDENED	-
-	825499000	1	SCREEN WELDMENT - R.H. (S/N 845671 AND UP)	-

PANELS (6300) D S E E X 6310 REMOVABLE PANELS( 845472 - ) 6310-036/10 [6310-036/10]

Нет текстового описания
