Открытый узел

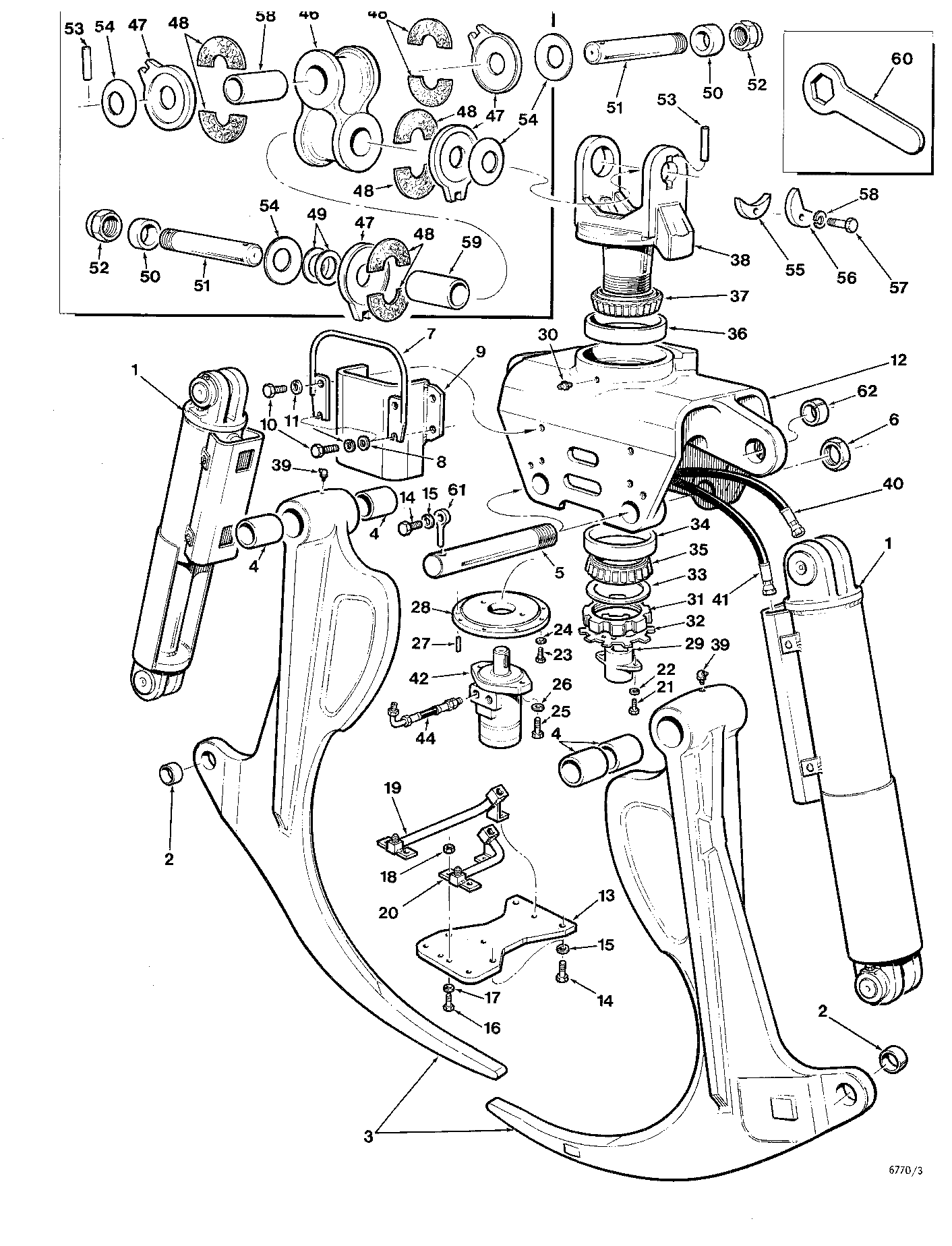

MOTOR (4300) D P E Q P 4321 ESCO GRAPPLE - 72``( 847167 - ) 4321-010/13 [4321-010/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841755200	1	CYLINDER	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < 2000)\CYLINDER ASSY\CYLINDER ASSY GRAPPLE ESCO 72``82`` ESCO S/N 8932 ( AA4000 - AA4083) 4322-010/11
2	841465400	2	BUSHING	-
3	841590900	2	TONG 72	-
4	841465300	4	BUSHING	-
5	841755100	2	PIN	-
6	841464000	2	NUT	-
7	N/A	1	O-RING	-
8	810000500	2	WASHER*5/8	-
9	N/A	1	O-RING	-
10	810083200	4	BOLT*5/8-11UNCX1-1/4	-
11	810004500	4	LOCKWASHER*5/8	-
12	841590800	1	HEAD	-
13	N/A	1	O-RING	-
14	810083300	6	BOLT*5/8-11UNCX1-1/2	-
15	810004500	6	LOCKWASHER*5/8	-
16	810082300	6	BOLT*1/2-13UNCX1-1/2	-
17	810002400	6	LOCKWASHER*1/2	-
18	810669400	6	LOCKNUT*1/2-13UNC	-
19	841476600	1	TUBE ASSEMBLY - L.H	-
20	841476700	1	TUBE ASSEMBLY - R.H	-
21	810077100	2	BOLT*.3750-24X.750	-
22	810002600	2	LOCKWASHER 3/8	-
23	810080300	4	BOLT*3/8-16UNCX1-1/2	-
24	810002600	4	LOCKWASHER 3/8	-
25	810410700	2	BOLT*1/2-20UNFX1-1/2	-
26	810002400	2	LOCKWASHER*1/2	-
27	841465000	2	PIN	-
28	841696900	1	PLATE	-
29	841659700	1	LINK	-
30	810000100	1	GREASE FITTING.N610	-
31	841476900	1	LOCK PLATE -	-
32	841464900	1	NUT	-
33	841464800	1	WASHER	-
34	841464600	1	BEARING-CUP -	-
35	841464700	1	BEARING-CONE -	-
36	841464400	1	BEARING-CUP	-
37	841464500	1	BEARING-CONE	-
38	841499400	1	CLEVIS	-
39	810044000	2	GREASE FIT*1/8-27PTF -	-
40	841465100	2	HOSE - 30``	-
41	841499500	2	HOSE - 47``	-
42	841465500	1	MOTOR	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < 2000)\MOTOR\MOTOR GRAPPLE ESCO 86``100``104`` ESCO S/N 9250 ( AA4084 - CI2995) 4323-010/10
43	-	1	Part 47	-
44	842447300	2	HOSE	-
45	-	1	Part 49	-
46	N/A	1	O-RING	-
47	841499700	4	RETAINER	-
48	841590300	2	DISK KIT	-
49	841467300	2	SHIM	-
50	841467400	2	SPACER	-
51	841499900	2	SWIVEL PIN	-
52	843112700	2	NUT	-
53	841467700	2	PIN	-
54	841650000	1	KIT*SPRINGS - (4 PIECE/KIT)	-
55	811069600	2	SUPPORT	-
56	841922100	2	PLATE	-
57	810084200	2	BOLT*3/4-10UNCX1-1/2	-
58	810002100	2	WASHER*3/4	-
59	841590200	2	BUSHING	-
60	841590500	1	WRENCH	-
61	841720700	1	BANJO LOCK	-
62	841465400	2	BUSHING	-
-	841721500	1	SNUBBER - 60`` & 72``	-
-	-	1	Part 51	-
-	-	1	Part 50	-
-	841590400	1	CLEVIS	-
-	841888500	2	TONG - 82``	-
-	811135600	1	GRAPPLE - 82``	-
-	811070600	1	GRAPPLE - 72``	-

MOTOR (4300) D P E Q P 4321 ESCO GRAPPLE - 72``( 847167 - ) 4321-010/13 [4321-010/13]
