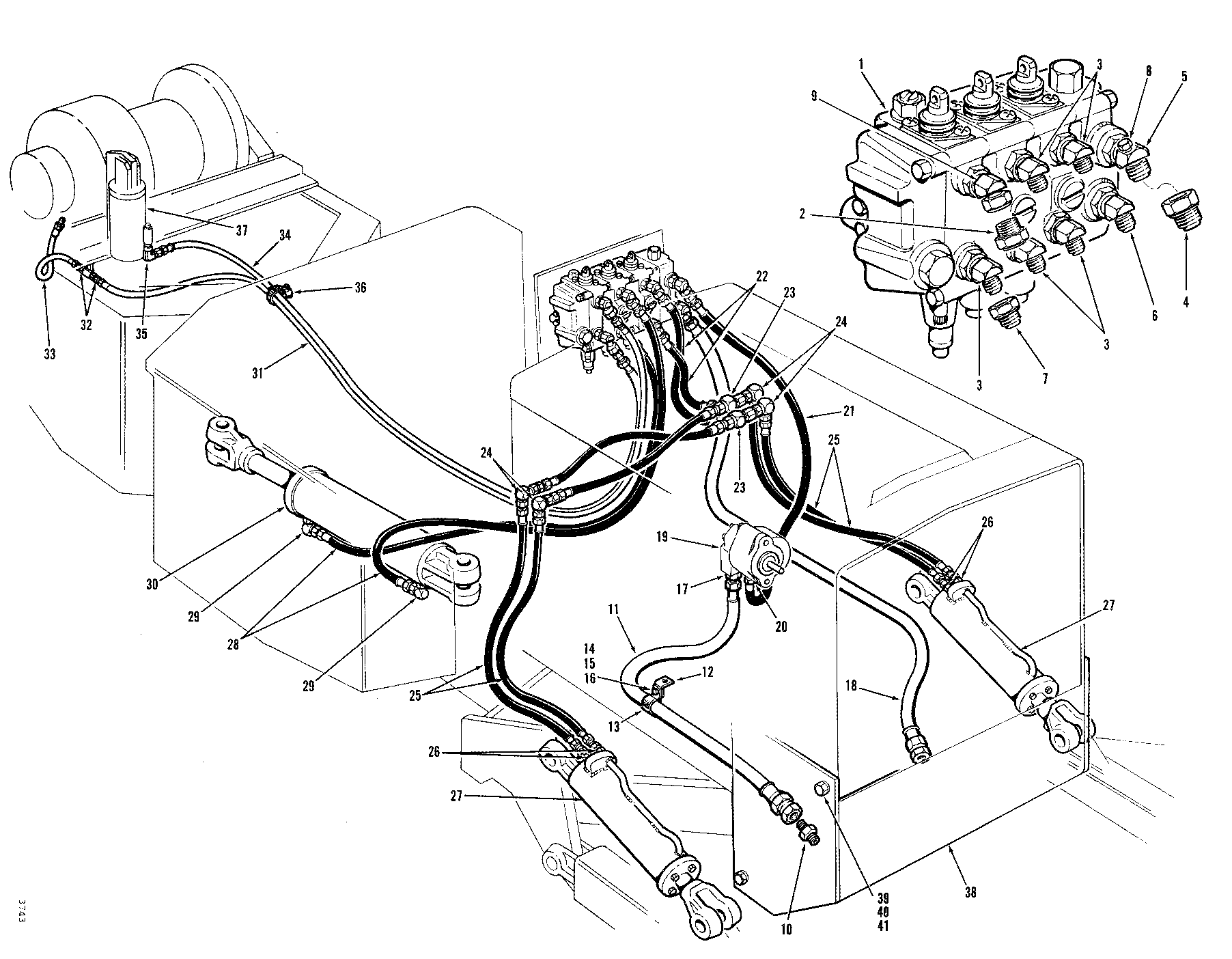

HYDRAULIC SYSTEM (2000) T S E E W 2000 HYDRAULIC SYSTEM( 840001 - ) 2000-033/10 [2000-033/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Refer to Page: SKIDDER, LOG\208 SKIDDER, LOG\208 - 200-SERIES (Timberjack < AA)\VALVE (2400)\VALVE (2400) T S R E X 2433 VALVE ASSEMBLY( 800001 - ) 2433-010/12
2	824540600	1	REDUCER (WINCH CLUTCH)	-
3	810459300	5	FITTING-45 DEG.	-
4	810293100	1	FITTING -	-
5	823782800	1	FITTING-45 DEG.	-
6	810285700	1	ELBOW-45 DEG.	-
7	810565100	1	FITTING MJIC/FJIC	-
8	810520200	1	PLUG	-
9	231527500	1	ELBOW - 45 DEG	-
10	810563100	1	REDUCER	-
11	810500200	1	HOSE-HYD*1.00X60	-
12	823529100	1	CLIP BRACKET	-
13	810670800	1	CLAMP	-
14	810022200	1	BOLT 3/8 - 16 UNC X 1	-
15	810006400	1	FLAT WASHER 3/8	-
16	810677900	1	LOCKNUT*3/8-16UNC	-
17	810321100	1	FITTING -	-
18	810511900	1	HOSE ASSEMBLY - VALVE TO TANK	-
19	-	1	Part 19	Refer to Page: SKIDDER, LOG\208 SKIDDER, LOG\208 - 200-SERIES (Timberjack < AA)\VALVE (2400)\VALVE (2400) T S R E X 2433 VALVE ASSEMBLY( 800001 - ) 2433-010/12
20	810277000	1	FITTING 3/4 MJIC 5/8	-
21	810491900	1	HOSE ASSEMBLY	-
22	810840200	4	HOSE ASSEMBLY	-
23	810579400	2	TEE-JIC/JIC/JIC -	-
24	810372600	4	ELBOW-90 DEG.	-
25	810349100	4	HOSE-HYD*0.50X39	-
26	810070000	4	FITTING 1/2 MJIC 1/2	-
27	-	1	Part 27	-
28	810481900	2	HOSE ASSEMBLY	-
29	810112100	2	ELBOW-90 DEG.	-
30	-	1	Part 30	-
31	810376100	1	HOSE ASSEMBLY (WINCH CLUTCH)	-
32	810058800	2	FITTING	-
33	810331000	1	HOSE-HYD*0.25X16	-
34	810849000	1	HOSE-HYD*0.38X114	-
35	810452500	1	ELBOW-90 DEG.	-
36	810005800	1	HOSE CLAMP	-
37	-	1	Part 37	-
38	-	1	Part 38	-
39	810027400	7	BOLT 5/8 - 11 UNC X 1.3/4	-
40	810000500	7	WASHER*5/8	-
41	810209200	7	NUT 5/8 - 11 UNC	-

HYDRAULIC SYSTEM (2000) T S E E W 2000 HYDRAULIC SYSTEM( 840001 - ) 2000-033/10 [2000-033/10]
