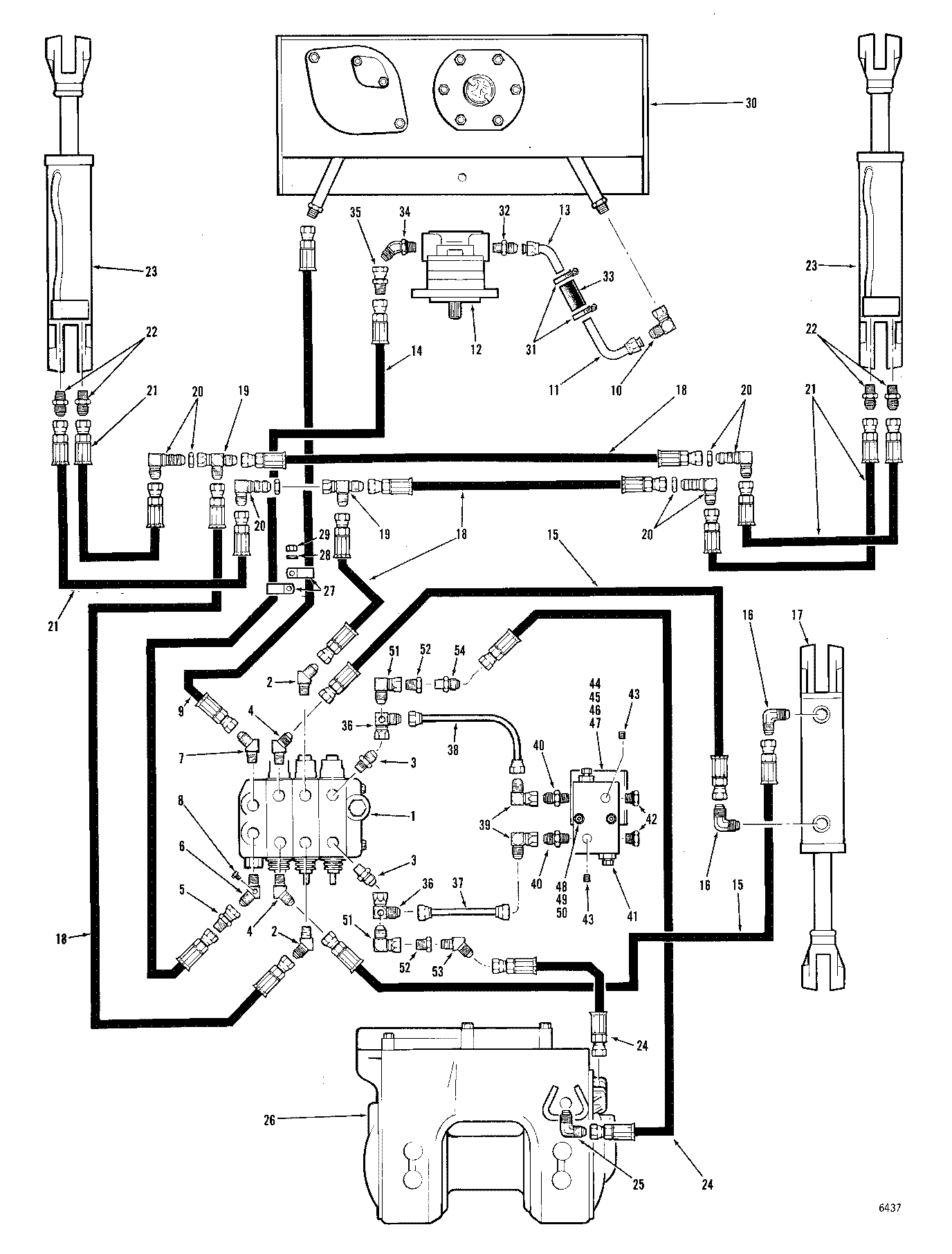

HYDRAULIC SYSTEM (2000) A S E A X 2000 HYDRAULIC SYSTEM( 845692 - ) 2000-056/12 [2000-056/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	810459300	2	FITTING-45 DEG.	-
3	810115800	2	FITTING 3/4 MJIC 3/4	-
4	810368600	2	ELBOW-45 DEG. -	-
5	810293100	1	FITTING -	-
6	823782800	1	FITTING-45 DEG.	-
7	810285700	1	ELBOW-45 DEG.	-
8	810520200	1	PLUG	-
9	810763700	1	HOSE-HYD*1.00X70	-
10	810477800	1	ELBOW-90 DEG.	-
11	825109900	1	TUBE ASSEMBLY	-
12	-	1	Part 12	Refer to Page: SKIDDER, LOG\240 SKIDDER, LOG\240 - 200-SERIES (Timberjack < AA)\DRIVESHAFT (1500)\DRIVESHAFT (1500) A S E A X 1540 HYDRAULIC PUMP DRIVE( 845001 - ) 1540-012/10
13	825110000	1	TUBE	-
14	810824400	1	HOSE ASSEMBLY - VALVE TO STEER CYLINDER	-
15	810824400	2	HOSE ASSEMBLY - VALVE TO STEER CYLINDER	-
16	231282400	2	FITTING-90 DEG.	-
17	-	1	Part 17	-
18	810840200	4	HOSE ASSEMBLY	-
19	810579400	2	TEE-JIC/JIC/JIC -	-
20	810372600	4	ELBOW-90 DEG.	-
21	810349100	4	HOSE-HYD*0.50X39	-
22	810070000	4	FITTING 1/2 MJIC 1/2	-
23	-	1	Part 23	-
24	810901700	2	HOSE-HYD*0.25X148	-
25	810273400	1	Elbow Fitting	-
26	-	1	Part 26	-
27	810654000	2	Clamp	-
28	810011600	1	WASHER*1/2	-
29	810243500	1	LOCKNUT 1/2-13 UNC	-
30	-	1	Part 30	-
31	209867400	2	CLAMP	-
32	810347800	1	FITTING	-
33	825110400	1	RUBBER COUPLING	-
34	810285700	1	ELBOW-45 DEG.	-
35	810293100	1	FITTING -	-
36	825548000	2	ELBOW	-
37	825548300	1	TUBE - STRAIGHT	-
38	825548200	1	TUBE - BENT	-
39	810447100	2	ELBOW-90 DEG. -	-
40	810277000	2	FITTING 3/4 MJIC 5/8	-
41	811055100	1	VALVE-RELIEF	-
42	810112500	2	Plug	-
43	810667700	2	PLUG 1/4 NPT	-
44	825548100	1	BRACKET	-
45	810082200	1	BOLT*1/2-13UNCX1-1/4	-
46	810011600	2	WASHER*1/2	-
47	810087700	1	NUT*1/2-13UNC	-
48	810102400	2	BOLT*5/16-18UNCX2	-
49	810768000	2	WASHER*5/16	-
50	810087300	2	NUT*5/16-18UNC	-
51	810781800	2	ELBOW-90 DEG.	-
52	811055000	2	RESTRICTOR	-
53	810301600	1	ELBOW 45 DEG.	-
54	810280700	1	FITT*1/8NPTFX7/16-20 -	-
-	841592000	1	SEAL KIT	-
-	841591900	2	CARTRIDGE - 850 PSI	-

HYDRAULIC SYSTEM (2000) A S E A X 2000 HYDRAULIC SYSTEM( 845692 - ) 2000-056/12 [2000-056/12]

Нет текстового описания
