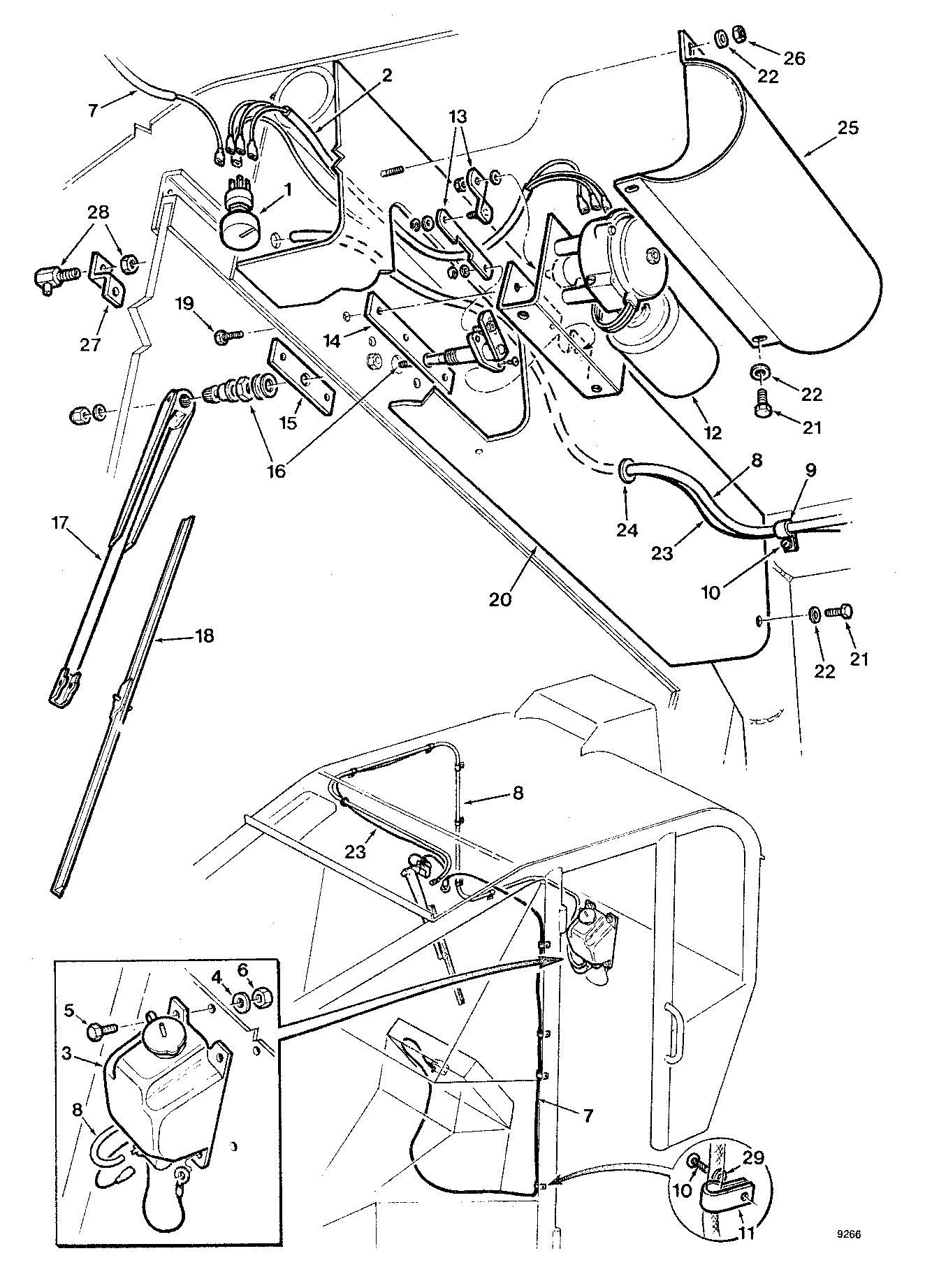

WINDSHIELD WIPER WASHER SYSTEM ( AA7487 - CB7768) 3160-017/10 [3160-017/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810813100	1	SWITCH - (OPTIONAL)	-
2	825509800	1	WIRE HARNESS	-
3	810987800	1	TANK	-
4	810878100	4	WASHER*1/4	-
6	810083100	4	BOLT*5/8-11UNCX1	-
7	825199900	1	WIRE	-
8	824727300	1	HOSE - TANK TO WASHER JET	-
9	810148800	8	CLAMP*1/2	-
10	810074300	12	SCREW	-
11	810625300	4	CLAMP*1/4	-
12	810124600	1	WIPER MOTOR	-
13	810731400	1	DRIVE ARM	-
14	824727200	1	SPACER - INNER	-
15	824727700	1	SPACER - OUTER	-
16	810813000	1	PIVOT ARM AND SHAFT ASSEMBLY	-
17	810812600	1	WIPER ARM	-
18	811173400	1	BLADE	-
19	810075000	3	HEX HEAD BOLT 1/4-28 UNF X 3/4	-
20	825810500	1	COVER	-
21	810080100	9	HEX HEAD BOLT 3/8-16 UNC X 1	-
22	810309800	11	FLAT WASHER 3/8 - HARDENED	-
23	825249100	1	WIRE ASSEMBLY - SWITCH TO WASHER MOTOR	-
24	810714700	1	GROMMET	-
25	825810400	1	COVER	-
26	810087500	7	HEX NUT 3/8-16 UNC	-
27	825810600	1	ANGLE	-
28	811628900	1	WINDSHIELD WASHER	-
29	810663300	4	WASHER*8 -	-
-	-	1	Part 33	-
-	811871000	1	DRIVELINK	-
-	-	1	Part 32	-
-	845168900	1	KIT-WIPER MOTOR	-
-	811870900	1	KIT-WIPER MOTOR	-

WINDSHIELD WIPER WASHER SYSTEM ( AA7487 - CB7768) 3160-017/10 [3160-017/10]
