Открытый узел

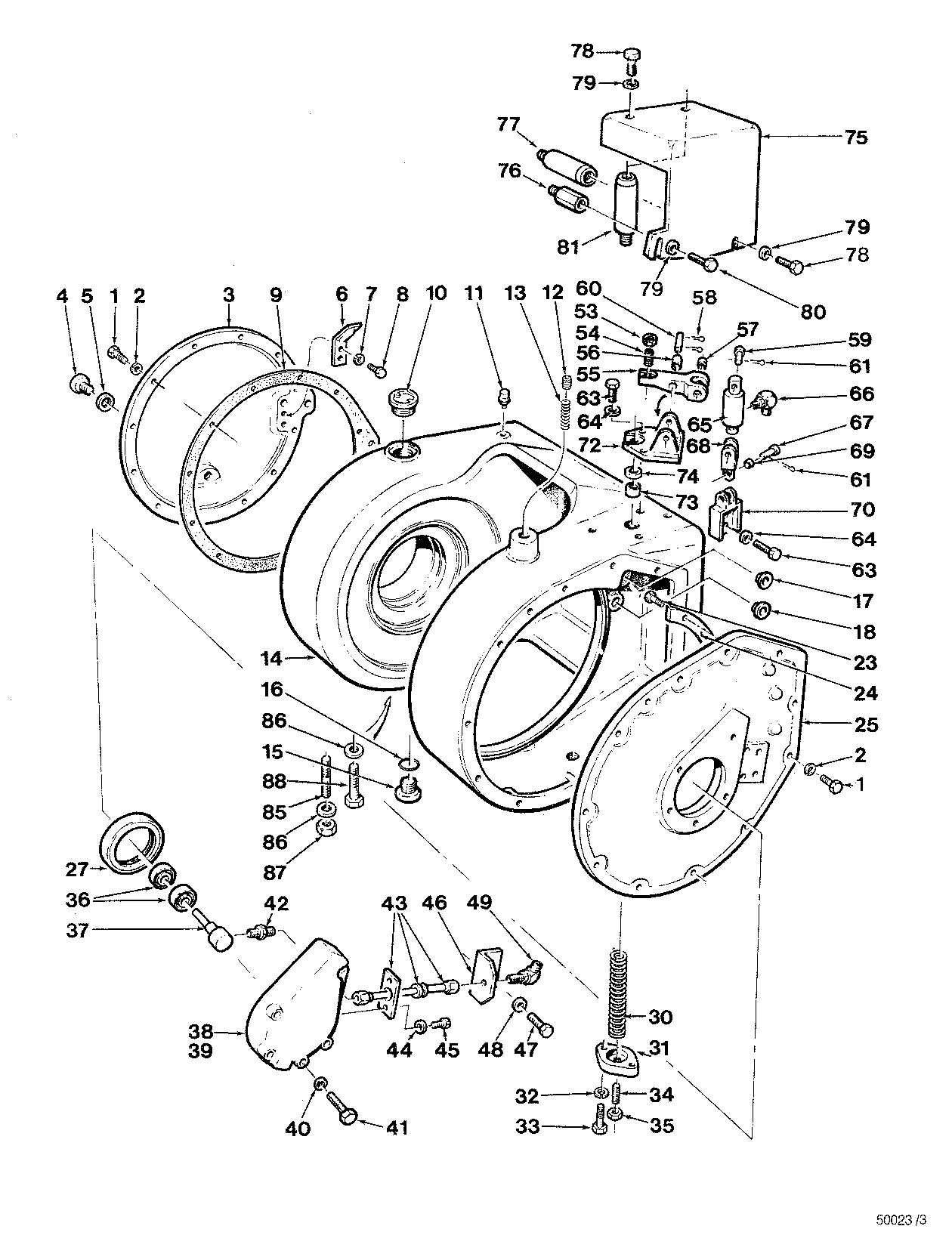

WINCH T30A ASSY MAIN ( CB7767 - ) 4120-015/10 [4120-015/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810082300	23	BOLT*1/2-13UNCX1-1/2	-
2	810011600	21	WASHER*1/2	-
3	842900200	1	COVER	-
4	842909300	1	PLUG	-
5	842914300	1	GASKET	-
6	842903700	1	OIL WIPER	-
7	810007300	2	LOCKWASHER*5/16	-
8	810877000	2	BOLT*5/16-18UNCX5/8	-
9	842904500	1	GASKET	-
10	842909400	1	PLUG	-
11	810783000	1	BREATHER	-
12	810633200	1	SCREW	-
13	842904700	1	SPRING	-
14	842900000	1	HOUSING	-
15	842906100	1	PLUG	-
16	842914400	1	O`RING	-
17	842902300	1	PLUG	-
18	842902200	1	PLUG	-
19	-------	1	O-RING	-
20	-------	1	O-RING	-
23	840799300	3	BOLT*3/8-16UNCX3/4	-
24	842903600	1	RING	-
25	842900300	1	COVER	-
27	840348200	1	SEAL - MODEL 19 WINCH ONLY	-
30	842904400	1	SPRING	-
31	842900500	1	CAP	-
32	810005300	2	LOCKWASHER*7/16	-
33	810081700	2	BOLT7/16-14UC2-1/2	-
34	842955700	1	SETSCREW	-
35	842905900	1	NUT	-
36	840348500	2	SPACER	-
37	842901600	1	MANIFOLD	-
38	842905200	1	GROMMET	-
39	842900400	1	CAP	-
40	810005300	5	LOCKWASHER*7/16	-
41	810081400	5	BOLT*7/16-14CX1-3/4	-
42	810334300	1	ADAPTER	-
43	842903400	1	TUBE	-
44	842906700	2	LOCKWASHER	-
45	810088700	2	BOLT*1/4-20UNCX3/4	-
46	842903300	1	ANGLE	-
47	840799300	2	BOLT*3/8-16UNCX3/4	-
48	842906200	2	FLATWASHER	-
49	842906300	1	FITTING	-
53	843095000	1	JAMNUT	-
54	843094900	1	SCREW	-
55	843109000	1	LEVER	-
56	842905100	1	BUSHING	-
57	842912800	2	BUSHING	-
58	842907400	2	COTTER PIN	-
59	842907300	1	PIN	-
60	842905000	1	PIN	-
61	842907000	3	COTTER PIN	-
63	810082300	8	BOLT*1/2-13UNCX1-1/2	-
64	810002400	5	LOCKWASHER*1/2	-
65	842907100	1	CYLINDER	-
66	842912900	1	FITTING - 90	-
67	842906900	2	PIN	-
68	842901800	1	LINK	-
69	842906800	1	BUSHING	-
70	842902000	1	BRACKET	-
72	842901900	1	SUPPORT	-
73	842911700	1	BUSHING	-
74	842908200	1	ROD - WIPER	-
75	842912400	1	GUARD	-
76	843125400	1	SUPPORT	-
77	843125500	1	SUPPORT	-
78	810082300	3	BOLT*1/2-13UNCX1-1/2	-
79	810011600	4	WASHER*1/2	-
80	810082200	1	BOLT*1/2-13UNCX1-1/4	-
81	842912200	2	SPACER	-
85	822472500	4	STUD	-
86	810002100	6	WASHER*3/4	-
87	810427600	4	NUT*3/4-16UNF	-
88	810084200	2	BOLT*3/4-10UNCX1-1/2	-
-	842906500	2	SLEEVE	-
-	842952500	1	LEVER	-
-	843108900	1	LEVER - ASSY	-
-	842903200	1	GROMMET	-
-	842903100	1	PLATE	-
-	811855000	1	WINCH-T30A	-
-	842906600	2	NUT	-
-	842906400	1	TUBE	-
-	---------	1	FELLING HEAD	Refer to Page: SKIDDER, LOG\230 SKIDDER, LOG\230 - 200-SERIES (Timberjack < 2000)\WINCH\WINCH T30A GEAR BRAKE CLUTCH ( CB7767 - ) 4121-011/10

WINCH T30A ASSY MAIN ( CB7767 - ) 4120-015/10 [4120-015/10]

Нет текстового описания
