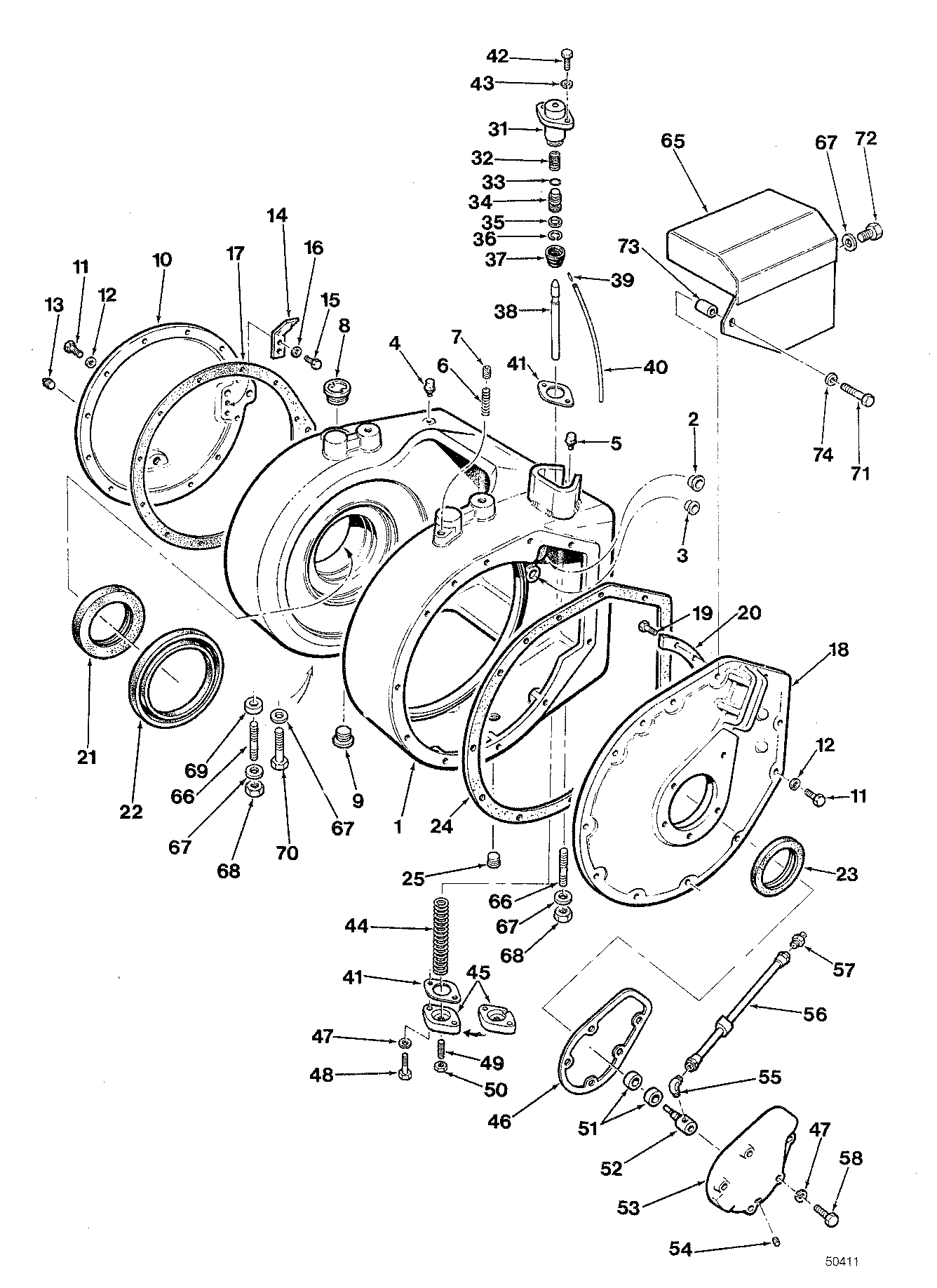

WINCH GEARMATIC ASSY MAIN ( AA7487 - CB7766) 4120-011/11 [4120-011/11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	840347200	1	HOUSING - MODEL 19 WINCH	-
2	840534900	1	LEVER PLUG - SECONDARY	-
3	840535000	1	LEVER PLUG - PRIMARY	-
4	810054300	1	PLUG	-
5	840065300	2	BREATHER	-
6	840321600	1	SPRING	-
7	810633200	1	SCREW	-
8	840063700	1	PLUG	-
9	840063600	1	PLUG	-
10	840347000	1	COVER	-
11	810082200	19	BOLT*1/2-13UNCX1-1/4	-
12	810002400	19	LOCKWASHER*1/2	-
13	810067900	1	PLUG	-
14	840347100	1	WIPER	-
15	810877000	2	BOLT*5/16-18UNCX5/8	-
16	810007300	2	LOCKWASHER*5/16	-
17	840347400	1	GASKET	-
18	840348100	1	COVER	-
19	810748900	3	BOLT3/8-16UNC3/4	-
20	840348000	1	RING	-
21	810618500	1	SEAL	-
22	840347800	1	SEAL	-
23	840348200	1	SEAL - MODEL 19 WINCH ONLY	-
24	840347900	1	GASKET - MODEL 19 WINCH ONLY	-
25	810356700	1	PLUG -	-
31	-------	1	O-RING	-
32	-------	1	O-RING	-
33	-------	2	O-RING	-
34	-------	1	O-RING	-
35	-------	1	O-RING	-
36	-------	1	O-RING	-
37	-------	1	O-RING	-
38	-------	1	O-RING	-
39	-------	1	O-RING	-
40	-------	1	O-RING	-
41	840312900	2	GASKET	-
42	810080300	2	BOLT*3/8-16UNCX1-1/2	-
43	810002600	2	LOCKWASHER 3/8	-
44	841065500	1	SPING	-
45	841730500	1	CAP	-
46	840348400	1	GASKET	-
47	810005300	7	LOCKWASHER*7/16	-
48	840349100	2	BOLT7/16-14UC2-1/2	-
49	811127300	1	SCREW	-
50	810052300	1	JAMNUT*1/2-13UNC	-
51	840348500	2	SPACER	-
52	841151900	1	TUBE	-
53	840348900	1	CAP	-
54	810054300	1	PLUG	-
55	840067000	1	ELBOW-90 DEG. - 45 DEG	-
56	840348600	1	TUBE ASSEMBLY	-
57	840313900	1	ADAPTER	-
58	810081300	5	BOLT*7/16-14CX1-1/2	-
65	826300000	1	GUARD	-
66	822472500	4	STUD	-
67	810002100	5	WASHER*3/4	-
68	810427600	4	NUT*3/4-16UNF	-
69	824937600	2	SPACER	-
70	810084200	2	BOLT*3/4-10UNCX1-1/2	-
71	810082900	1	BOLT*.500-13X3.00	-
72	810084100	1	BOLT*3/4-10UNCX1-1/4 -	-
73	826339100	1	SPACER	-
74	810011600	2	WASHER*1/2	-
140	841730400	1	CYLINDER KIT	-
-	841730600	1	CAP - MODEL 119	-
-	841722600	1	CYLINDER - HYDRAULIC OIL ONLY	-
-	841064900	1	HOUSING - MODEL 119 WINCH	-
-	-------	1	O-RING	Refer to Page: SKIDDER, LOG\240 SKIDDER, LOG\240 - 200-SERIES (Timberjack < 2000)\WINCH\WINCH GEARMATIC GEAR BRAKE CLUTCH ( AA7487 - CB7766) 4121-009/10
-	810903000	1	WINCH - MODEL 119-WS2040	-
-	810902900	1	WINCH - MODEL 19-WS2039	-

WINCH GEARMATIC ASSY MAIN ( AA7487 - CB7766) 4120-011/11 [4120-011/11]
