Открытый узел

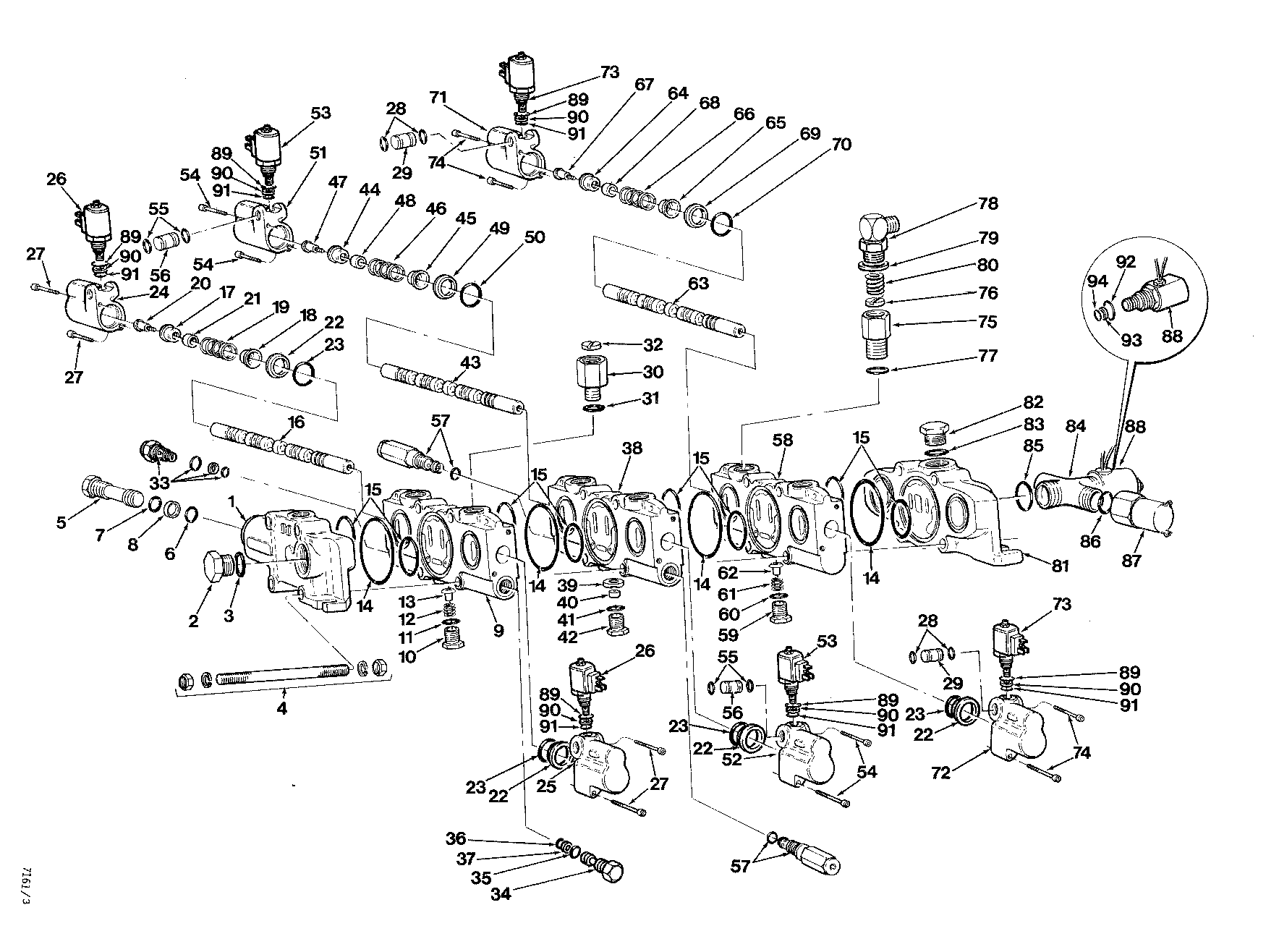

VALVE ASSEMBLY GRAPPLE ELECTRICAL CONTROL GRAPPLE ( AA7487 - AC7764) 2440-012/10 [2440-012/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841683800	1	INLET	-
2	841683900	1	CAP	-
3	841684000	1	O-RING	-
4	841688800	1	BOLT KIT	-
5	-------	1	O-RING	-
6	810268100	1	O-RING	-
7	810073900	1	O-RING	-
8	841684200	1	BACK-UP RING	-
9	841684300	1	HOUSING - SECTION 1	-
10	841684400	1	CAP	-
11	841684500	1	O-RING	-
12	841684600	1	SPRING	-
13	841684700	1	LOAD CHECK	-
14	841688900	4	O-RING-LARGE BETWEEN SECTIONS	-
16	-------	1	O-RING	-
17	841684900	1	RETAINER	-
18	841685000	1	RETAINER - INNER	-
19	841685100	1	SPRING	-
20	841685200	1	BOLT	-
21	841685300	1	SPACER	-
22	841753600	2	RETAINER	-
23	841685500	2	O-RING	-
24	841685600	1	END CAP	-
25	841685700	1	END CAP	-
26	841862600	2	SOLENOID*12V	-
27	841685900	4	BOLT	-
28	810059800	4	O-RING -	-
29	841686000	2	SLEEVE	-
30	-------	1	O-RING	-
31	810070700	1	O-RING	-
32	841686200	1	ORIFICE	-
33	841628500	1	VALVE-RELIEF	-
34	-------	1	O-RING	-
35	841684500	1	O-RING	-
36	841686500	1	O-RING	-
37	841686600	1	BACK-UP RING	-
38	841754700	1	HOUSING - SECTION 2	-
39	841754800	1	ORIFICE	-
40	841686900	1	PLUG	-
41	841684500	1	O-RING	-
42	841684400	1	CAP	-
43	-------	1	O-RING	-
44	841684900	1	RETAINER	-
45	841685000	1	RETAINER - INNER	-
46	841685100	1	SPRING	-
47	841685200	1	BOLT	-
48	841685300	1	SPACER	-
49	841753600	2	RETAINER	-
50	841685500	2	O-RING	-
51	841687000	1	END CAP	-
52	841687100	1	END CAP	-
53	841862600	2	SOLENOID*12V	-
54	841685900	4	BOLT	-
55	810059800	1	O-RING -	-
56	841686000	1	SLEEVE	-
57	841687200	2	VALVE-RELIEF	-
58	841687300	1	HOUSING - SECTION 3	-
59	841684400	1	CAP	-
60	841684500	1	O-RING	-
61	841684600	1	SPRING	-
62	841684700	1	LOAD CHECK	-
63	-------	1	O-RING	-
64	841684900	1	RETAINER	-
65	841685000	1	RETAINER - INNER	-
66	841685100	1	SPRING	-
67	841685200	1	BOLT	-
68	841685300	1	SPACER	-
69	841685400	2	RETAINER	-
70	841685500	2	O-RING	-
71	841687400	1	END CAP	-
72	841687500	1	END CAP	-
73	841862600	2	SOLENOID*12V	-
74	841685900	4	BOLT	-
75	841753800	1	CAP	-
76	841753900	1	ORIFICE	-
77	810070700	1	O-RING	-
78	-------	1	O-RING	-
79	841687800	1	WASHER	-
80	841687900	1	SPRING	-
81	841754100	1	OUTLET	-
82	810370500	1	Plug	-
83	841688400	1	O-RING	-
84	-------	1	O-RING	-
85	841688400	1	O-RING	-
86	841688200	1	O-RING	-
87	841688500	1	SWITCH	-
88	841862300	1	SOLENOID	-
89	840287000	6	O-RING	-
90	810059800	6	O-RING -	-
91	811128000	6	BACK-UP RING	-
92	840287100	1	O-RING -	-
93	-------	1	O-RING	-
94	-------	1	O-RING	-
-	841754000	1	FITTING*90 DEG.	-
-	841684800	1	PLUNGER ASSY	-
-	841732200	1	REPAIR KIT - FOR ITEM 4	-
-	841754300	1	CAP	-
-	811134700	1	VALVE	-
-	-------	4	O-RING	-
-	-------	8	O-RING	-
-	841684800	1	PLUNGER ASSY	-
-	-------	4	O-RING	-
-	841684100	1	PLUG	-
-	841689000	8	O-RING -SMALL BETWEEN SECTIONS	-
-	841684800	1	PLUNGER ASSY	-
-	841754600	1	FITTING	-
-	845149800	1	SEAL KIT	-
-	841732200	1	REPAIR KIT - FOR ITEM 4	-
-	841686400	1	PLUG	-

VALVE ASSEMBLY GRAPPLE ELECTRICAL CONTROL GRAPPLE ( AA7487 - AC7764) 2440-012/10 [2440-012/10]
