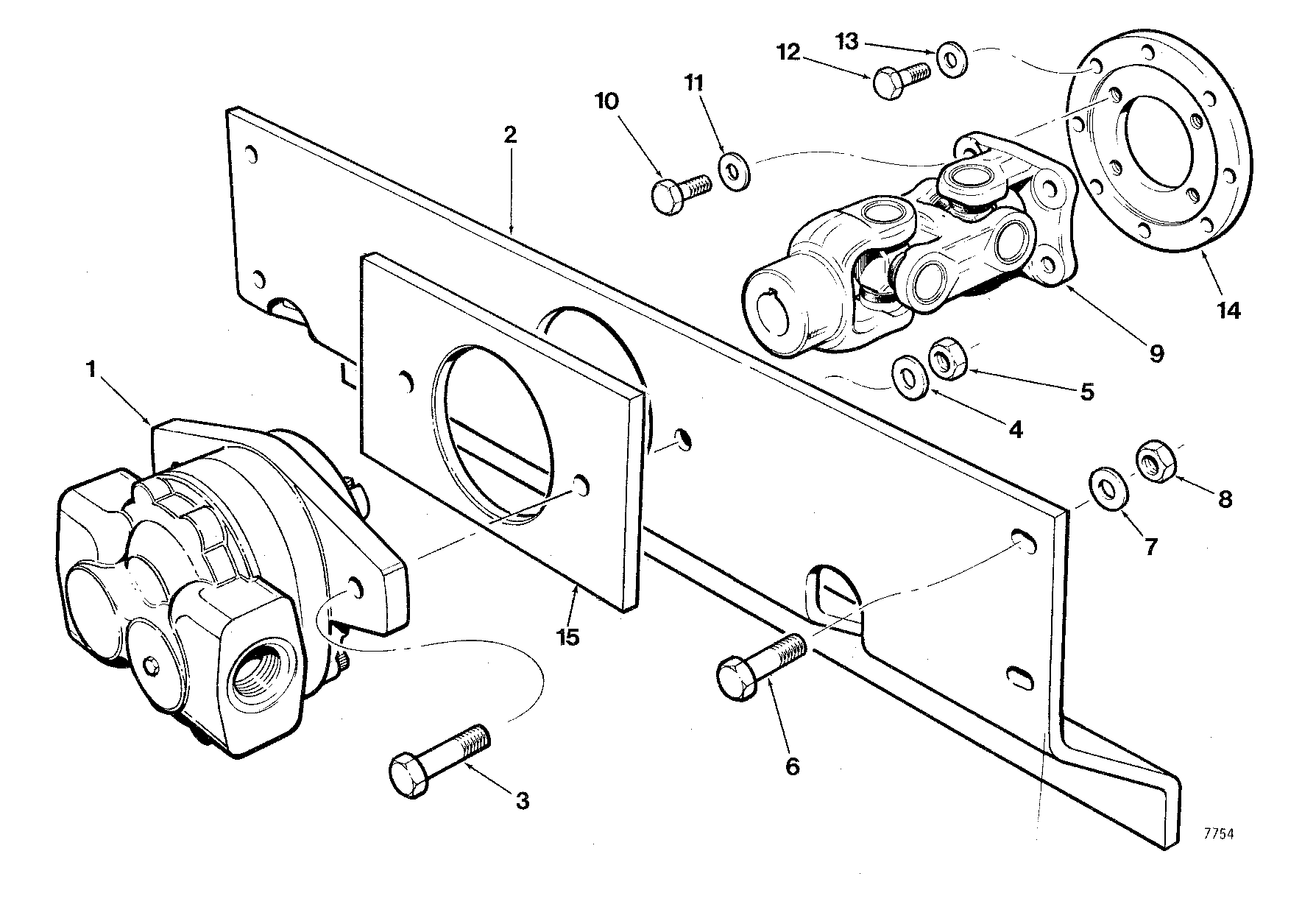

PUMP DRIVE DEUTZ ( AA7487 - CB7768) 1540-012/11 [1540-012/11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811135300	1	PUMP	Refer to Page: SKIDDER, LOG\240 SKIDDER, LOG\240 - 200-SERIES (Timberjack < 2000)\PUMP ASSEMBLY\PUMP ASSEMBLY DEUTZ ( AA7487 - CB7768) 2112-015/10
2	825994000	1	PLATE	-
3	810082500	2	BOLT*1/2-13UNCX2	-
4	810011600	2	WASHER*1/2	-
5	810087700	2	NUT*1/2-13UNC	-
6	810082300	4	BOLT*1/2-13UNCX1-1/2	-
7	810011600	4	WASHER*1/2	-
8	810087700	4	NUT*1/2-13UNC	-
9	811135400	1	DRIVE SHAFT	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < 2000)\DRIVE SHAFT - SEE DRIVESHAFT LAYOUT\DRIVE SHAFT PUMP DEUTZ ( AA3590 - ) 1511-145/10
10	810877000	4	BOLT*5/16-18UNCX5/8	-
11	810768000	4	WASHER*5/16	-
12	810917400	8	BOLT*M8X1.25-25 -	-
13	810768000	8	WASHER*5/16	-
14	824981300	1	ADAPTER	-
15	826076000	1	SPACER	-

PUMP DRIVE DEUTZ ( AA7487 - CB7768) 1540-012/11 [1540-012/11]

Нет текстового описания
