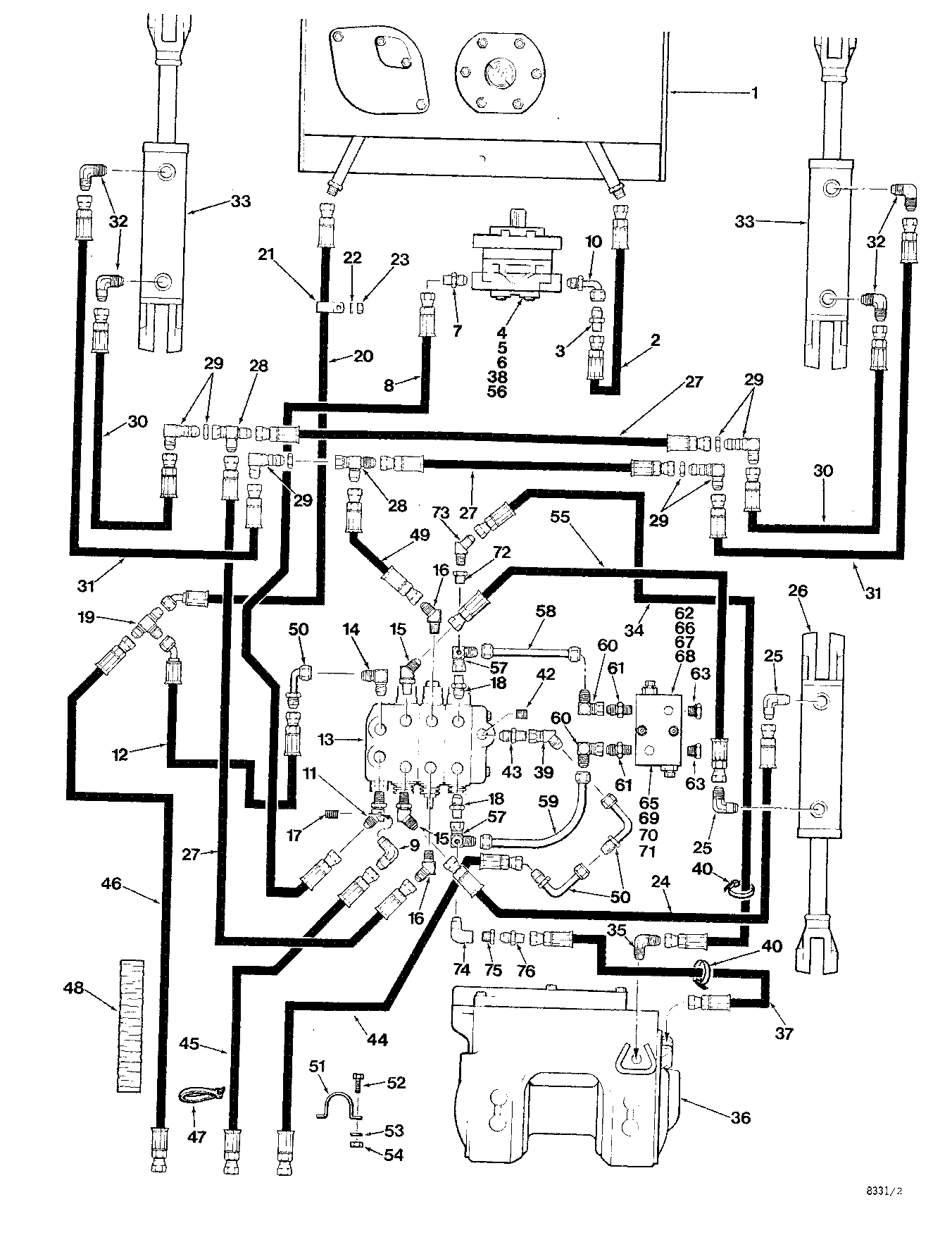

HYDRAULIC SYSTEM GRAPPLE POWER FRAME GEARMATIC WINCH ( AA7641 - CT7344) 2000-101/13 [2000-101/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811120900	1	HOSE-HYD*1.25X47	-
3	810347800	1	FITTING	-
4	-------	1	O-RING	-
5	826006300	2	STUD -	-
6	810011600	2	WASHER*1/2	-
7	810115500	1	FITTING	-
8	811130600	1	HOSE-HYD*1.00X45	-
9	810563200	1	ELBOW-90 DEG.	-
10	811075200	1	ELBOW-90 DEG.	-
11	825075500	1	FITTING-45 DEG.	-
12	811167500	1	HOSE-HYD*1.00X15	-
13	-------	1	O-RING	-
14	810353500	1	ELBOW-90 DEG.	-
15	810368600	2	ELBOW-45 DEG. -	-
16	810459300	2	FITTING-45 DEG.	-
17	810520200	1	PLUG	-
18	810115800	2	FITTING 3/4 MJIC 3/4	-
19	810366000	1	TEE	-
20	810763700	1	HOSE-HYD*1.00X70	-
21	810701000	1	CLAMP*1-9/16	-
22	810011600	1	WASHER*1/2	-
23	810669400	1	LOCKNUT*1/2-13UNC	-
24	810892100	1	HOSE-HYD*0.75X54	-
25	231282400	2	FITTING-90 DEG.	-
26	-------	1	O-RING	-
27	810910000	2	HOSE-HYD*0.50X28	-
28	810579400	2	TEE-JIC/JIC/JIC -	-
29	810372600	4	ELBOW-90 DEG.	-
30	810349100	2	HOSE-HYD*0.50X39	-
31	810935000	2	HOSE-HYD*0.50X52	-
32	810112100	4	ELBOW-90 DEG.	-
33	-------	1	O-RING	-
34	810901700	1	HOSE-HYD*0.25X148	-
35	810273400	1	Elbow Fitting	-
36	-------	1	O-RING	-
37	810901700	1	HOSE-HYD*0.25X148	-
38	810087800	2	NUT*1/2-20UNF	-
39	810441800	1	ELBOW-45 DEG.	-
40	810654700	2	TIE STRAP -	-
41	-------	1	O-RING	-
42	810638200	1	PLUG -	-
43	810115500	1	FITTING	-
44	811262200	1	HOSE-HYD*1.00X98	-
45	811100500	1	HOSE-HYD*0.38X116	-
46	811334200	1	HOSE-HYD*1.00X99	-
47	810654700	2	TIE STRAP -	-
48	826051800	1	GUARD	-
49	810454400	2	HOSE-HYD*0.50X26	-
50	810329600	3	ELBOW-90 DEG.	-
51	825753100	1	CLAMP	-
52	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
53	810309800	2	FLAT WASHER 3/8 - HARDENED	-
54	810087500	2	HEX NUT 3/8-16 UNC	-
55	810969500	1	HOSE-HYD*0.75X68	-
56	823533500	1	GASKET -	-
57	825548000	2	ELBOW	-
58	825548300	1	TUBE - STRAIGHT	-
59	825548200	1	TUBE - BENT	-
60	810447100	2	ELBOW-90 DEG. -	-
61	810277000	2	FITTING 3/4 MJIC 5/8	-
62	811055100	1	VALVE-RELIEF	-
63	810112500	2	Plug	-
64	-------	2	O-RING	-
65	825548100	1	BRACKET	-
66	810174900	1	BOLT	-
67	810087700	1	NUT*1/2-13UNC	-
68	810011600	2	WASHER*1/2	-
69	810102400	2	BOLT*5/16-18UNCX2	-
70	810768000	2	WASHER*5/16	-
71	810087300	2	NUT*5/16-18UNC	-
72	811335500	1	ADAPTOR	-
73	810301600	1	ELBOW 45 DEG.	-
74	810781800	1	ELBOW-90 DEG.	-
75	811335500	1	ADAPTOR	-
76	810280700	1	FITT*1/8NPTFX7/16-20 -	-
-	841592000	1	SEAL KIT	-
-	841591900	2	CARTRIDGE - 850 PSI	-
