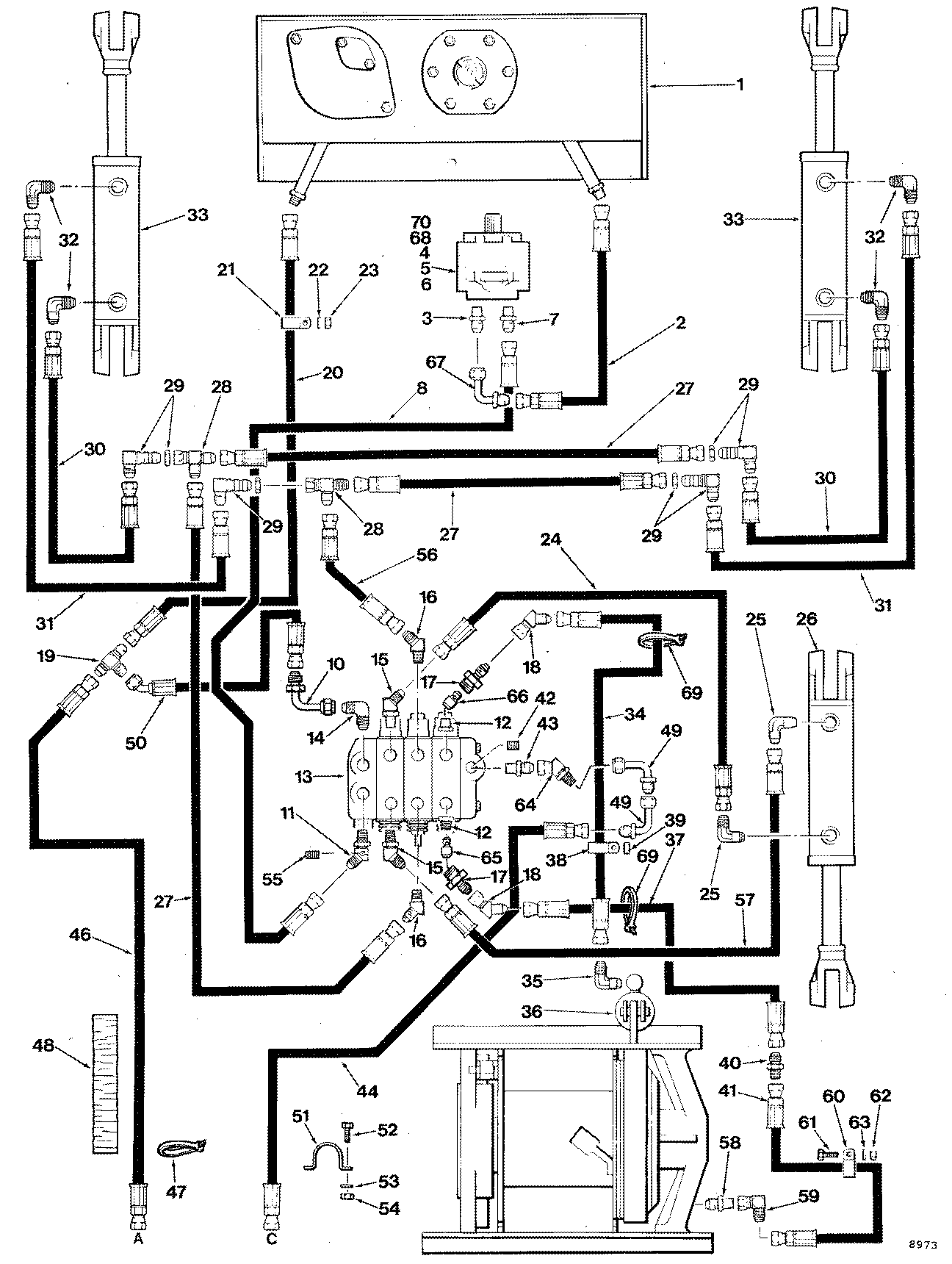

HYDRAULIC SYSTEM GRAPPLE POWER FRAME EATON WINCH ( CT7345 - CB7768) 2000-122/13 [2000-122/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811120900	1	HOSE-HYD*1.25X47	-
3	810347800	1	FITTING	-
4	-------	1	O-RING	-
5	826006300	2	STUD -	-
6	810011600	2	WASHER*1/2	-
7	810115500	1	FITTING	-
8	811130600	1	HOSE-HYD*1.00X45	-
9	-------	1	O-RING	-
10	810329600	1	ELBOW-90 DEG.	-
11	825075500	1	FITTING-45 DEG.	-
12	826083100	1	FITTING	-
13	-------	1	O-RING	-
14	810353500	1	ELBOW-90 DEG.	-
15	810368600	2	ELBOW-45 DEG. -	-
16	810459300	2	FITTING-45 DEG.	-
17	826057700	2	FITTING	-
18	811675600	2	ELBOW-45 DEG.	-
19	810366000	1	TEE	-
20	810763700	1	HOSE-HYD*1.00X70	-
21	810701000	1	CLAMP*1-9/16	-
22	810011600	1	WASHER*1/2	-
23	810669400	1	LOCKNUT*1/2-13UNC	-
24	810969500	1	HOSE-HYD*0.75X68	-
25	231282400	2	FITTING-90 DEG.	-
26	-------	1	O-RING	-
27	810910000	2	HOSE-HYD*0.50X28	-
28	810579400	2	TEE-JIC/JIC/JIC -	-
29	810372600	4	ELBOW-90 DEG.	-
30	810349100	2	HOSE-HYD*0.50X39	-
31	810935000	2	HOSE-HYD*0.50X52	-
32	810112100	4	ELBOW-90 DEG.	-
33	-------	1	O-RING	-
34	810926100	1	HOSE-HYD*0.38X122	-
35	810452500	1	ELBOW-90 DEG.	-
36	-------	1	O-RING	-
37	810926100	1	HOSE-HYD*0.38X122	-
38	810005800	1	HOSE CLAMP	-
39	810087700	1	NUT*1/2-13UNC	-
40	810630200	1	FITTING -	-
41	810749700	1	HOSE-HYD*0.38X18	-
42	810638200	1	PLUG -	-
43	810115500	1	FITTING	-
44	-------	1	O-RING	-
45	-------	1	O-RING	-
46	-------	1	O-RING	-
47	810654700	2	TIE STRAP -	-
48	826337800	1	SLEEVE	-
49	810329600	2	ELBOW-90 DEG.	-
50	811167500	1	HOSE-HYD*1.00X15	-
51	825753100	1	CLAMP	-
52	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
53	810309800	2	FLAT WASHER 3/8 - HARDENED	-
54	810087500	2	HEX NUT 3/8-16 UNC	-
55	810520200	2	PLUG	-
56	810454400	2	HOSE-HYD*0.50X26	-
57	810892100	1	HOSE-HYD*0.75X54	-
58	810189300	1	FITTING	-
59	810335500	1	ELBOW-90 DEG. -	-
60	810785600	1	CLAMP*1/2 -	-
61	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
62	810087500	1	HEX NUT 3/8-16 UNC	-
63	810309800	1	FLAT WASHER 3/8 - HARDENED	-
64	810441800	1	ELBOW-45 DEG.	-
65	810119600	1	POPPET	-
66	810119800	1	POPPET	-
67	811075200	1	ELBOW-90 DEG.	-
68	810087800	2	NUT*1/2-20UNF	-
69	810654700	2	TIE STRAP -	-
70	823533500	1	GASKET -	-

HYDRAULIC SYSTEM GRAPPLE POWER FRAME EATON WINCH ( CT7345 - CB7768) 2000-122/13 [2000-122/13]
