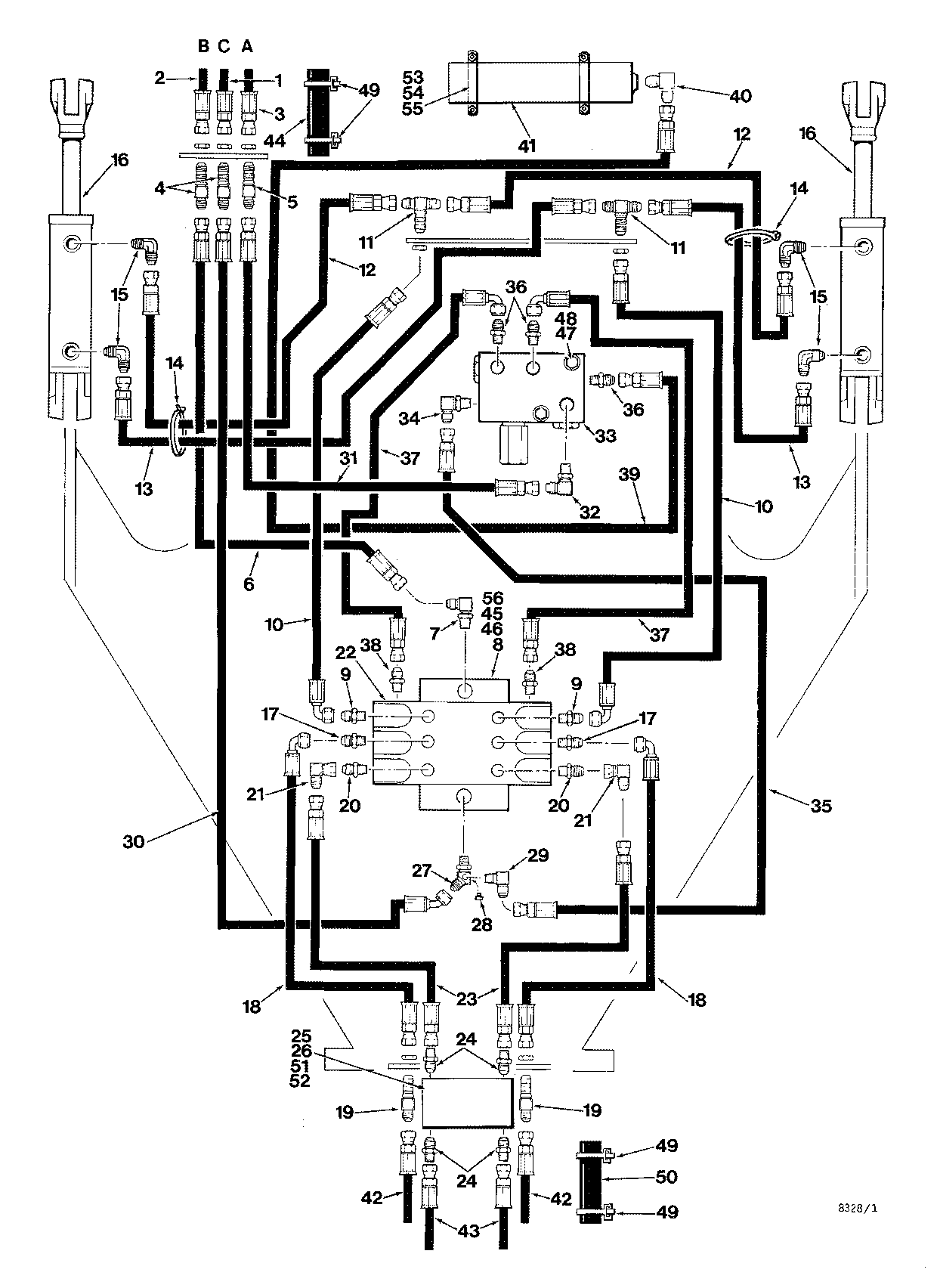

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME SINGL ARCH ( CK7011 - CT7344) 2000-102/12 [2000-102/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	810569900	2	ADAPTER -	-
5	810269500	1	ADAPTER	-
6	810995000	1	HOSE ASSEMBLY	-
7	810424400	1	ELBOW, 90 DEG	-
8	-------	1	O-RING	-
9	810490900	2	FITTING 1/2 MJIC 3/4 -	-
10	811098300	2	HOSE-HYD*0.5X19	-
11	810787500	2	TEE	-
12	810890900	2	HOSE-HYD*0.50X48	-
13	810910000	2	HOSE-HYD*0.50X28	-
14	810402100	2	TIE WRAP -	-
15	810112100	4	ELBOW-90 DEG.	-
16	-------	1	O-RING	-
17	810425400	2	FITTING 3/8 MJIC 3/4	-
18	811098100	2	HOSE-HYD*0.38X27	-
19	810269500	2	ADAPTER	-
20	810490900	2	FITTING 1/2 MJIC 3/4 -	-
21	810433800	2	ELBOW-90 DEG.	-
22	-------	1	O-RING	-
23	810910000	2	HOSE-HYD*0.50X28	-
24	810070000	4	FITTING 1/2 MJIC 1/2	-
25	811162400	1	VALVE-CHECK	-
26	810102700	2	BOLT*5/16-18CX2-3/4	-
27	825075500	1	FITTING-45 DEG.	-
28	810068900	1	Plug	-
29	810273400	1	Elbow Fitting	-
30	811134800	1	HOSE-HYD*1.00X89	-
31	811098400	1	HOSE-HYD*0.38X70	-
32	810280500	1	ELBOW-90 DEG. -	-
33	-------	1	O-RING	-
34	810057600	1	ELBOW-90 DEG. -	-
35	810621900	1	HOSE-HYD*0.25X24	-
36	810328600	3	FITTING 3/8 MJIC 3/8	-
37	811012000	2	Hydraulic Hose	-
38	810328600	2	FITTING 3/8 MJIC 3/8	-
39	810831800	1	HOSE-HYD*0.38X150	-
40	810980600	1	Elbow Fitting	-
41	-------	1	O-RING	-
42	810906800	2	HOSE-HYD*0.38X52	-
43	810935000	2	HOSE-HYD*0.50X52	-
44	826030000	1	SLEEVE	-
45	810080300	3	BOLT*3/8-16UNCX1-1/2	-
46	810309800	3	FLAT WASHER 3/8 - HARDENED	-
47	810081000	2	HEX HEAD BOLT 3/8-16 UNC X 3-1/2	-
48	810309800	2	FLAT WASHER 3/8 - HARDENED	-
49	810654700	4	TIE STRAP -	-
50	826051700	1	SLEEVE	-
51	810768000	2	WASHER*5/16	-
52	810966300	2	LOCKNUT*5/16-18UNC	-
53	826336800	2	CLAMP	-
54	810051900	4	JAMNUT*3/8-16UNC	-
55	810309800	4	FLAT WASHER 3/8 - HARDENED	-
56	810087500	3	HEX NUT 3/8-16 UNC	-
-	842289500	1	CARTRIDGE	-
-	841289000	1	SEAL KIT	-
