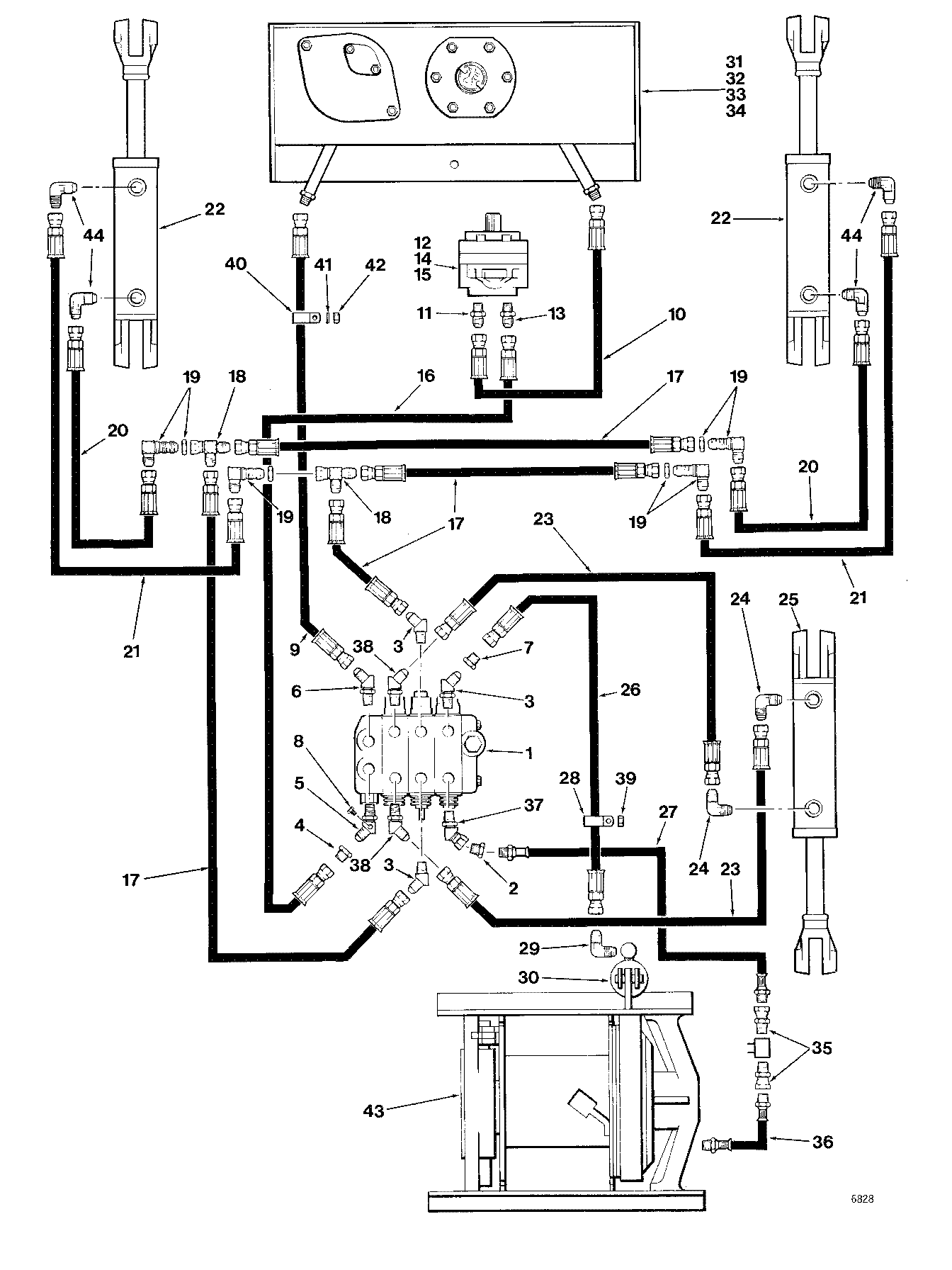

HYDRAULIC SYSTEM CABLE GM EATON WINCH ( AA7487 - CB7768) 2000-010/16 [2000-010/16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	824540600	2	REDUCER (WINCH CLUTCH)	-
3	810459300	3	FITTING-45 DEG.	-
4	810293100	1	FITTING -	-
5	823782800	1	FITTING-45 DEG.	-
6	810285700	1	ELBOW-45 DEG.	-
7	810565100	1	FITTING MJIC/FJIC	-
8	810520200	1	PLUG	-
9	810763700	1	HOSE-HYD*1.00X70	-
10	810840600	1	HOSE-HYD*1.25X64	-
11	810347800	1	FITTING	-
12	-------	1	O-RING	-
13	810115800	1	FITTING 3/4 MJIC 3/4	-
14	810884200	2	HEX HEAD BOLT 3/8-16 UNC X 5-1/2	-
15	810309800	2	FLAT WASHER 3/8 - HARDENED	-
16	810840300	1	HOSE ASSEMBLY - PUMP TO VALVE	-
17	810910000	4	HOSE-HYD*0.50X28	-
18	810579400	2	TEE-JIC/JIC/JIC -	-
19	810372600	4	ELBOW-90 DEG.	-
20	810349100	2	HOSE-HYD*0.50X39	-
21	810935000	2	HOSE-HYD*0.50X52	-
22	-------	1	O-RING	-
23	810892300	2	HOSE-HYD*0.75X81	-
24	231282400	2	FITTING-90 DEG.	-
25	-------	1	O-RING	-
26	810849000	1	HOSE-HYD*0.38X114	-
27	810376100	1	HOSE ASSEMBLY (WINCH CLUTCH)	-
28	810005800	1	HOSE CLAMP	-
29	810452500	1	ELBOW-90 DEG.	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
32	810083400	7	BOLT*5/8-11UNCX1-3/4	-
33	810000500	7	WASHER*5/8	-
34	810087900	7	HEX NUT 5/8-11 UNC	-
35	810058800	2	FITTING	-
36	810331000	1	HOSE-HYD*0.25X16	-
37	231527500	1	ELBOW - 45 DEG	-
38	810368600	2	ELBOW-45 DEG. -	-
39	810087700	1	NUT*1/2-13UNC	-
40	810654000	1	Clamp	-
41	810011600	1	WASHER*1/2	-
42	810669400	1	LOCKNUT*1/2-13UNC	-
43	-------	1	O-RING	-
44	810112100	4	ELBOW-90 DEG.	-

HYDRAULIC SYSTEM CABLE GM EATON WINCH ( AA7487 - CB7768) 2000-010/16 [2000-010/16]

Нет текстового описания
