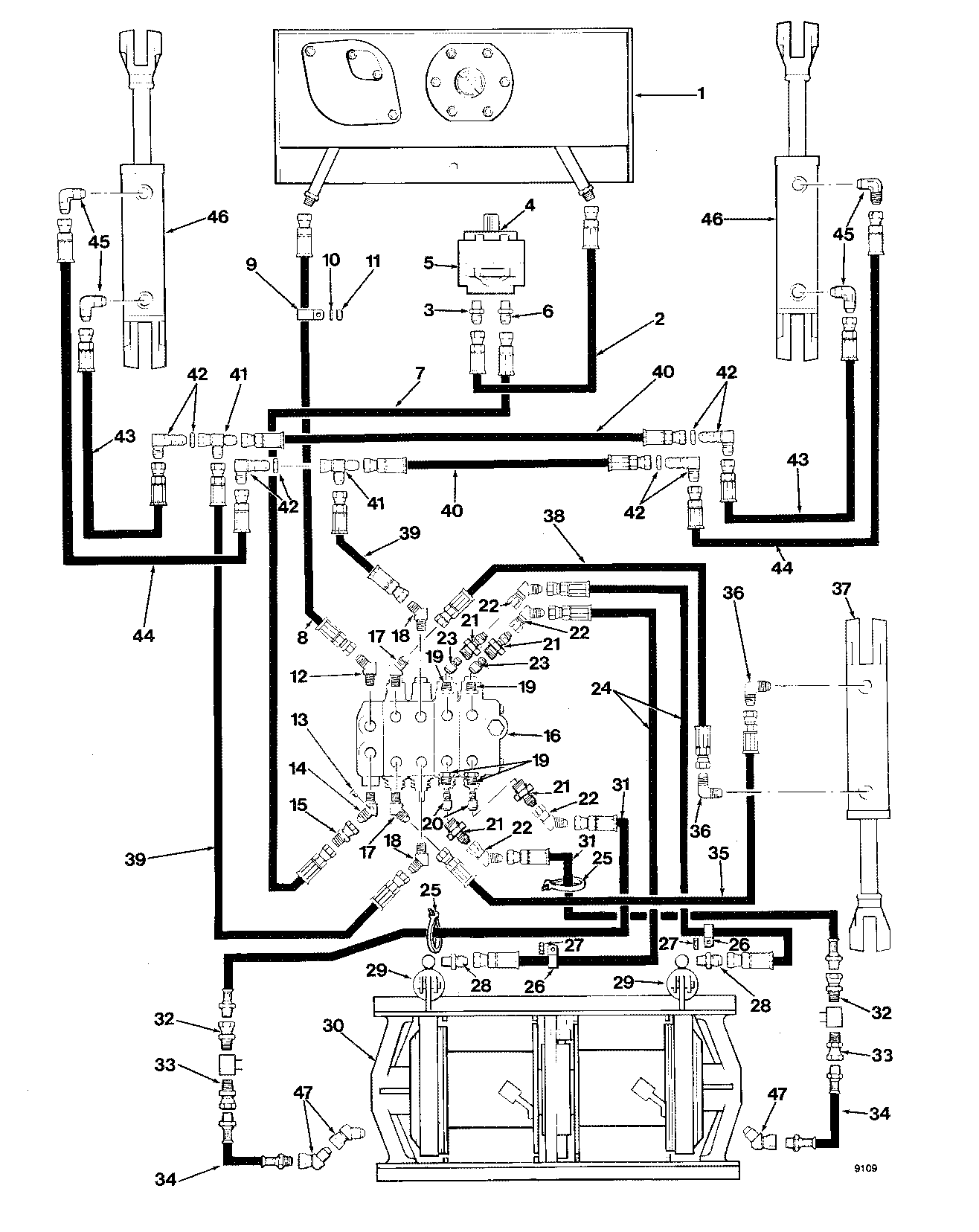

HYDRAULIC SYSTEM CABLE GM DUAL DRUM ( AC7698 - CB7768) 2000-011/20 [2000-011/20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810840600	1	HOSE-HYD*1.25X64	-
3	810487400	1	FITTING	-
4	-------	1	O-RING	-
5	-------	1	O-RING	-
6	810115800	1	FITTING 3/4 MJIC 3/4	-
7	810840300	1	HOSE ASSEMBLY - PUMP TO VALVE	-
8	810763700	1	HOSE-HYD*1.00X70	-
9	810701000	1	CLAMP*1-9/16	-
10	810011600	1	WASHER*1/2	-
11	810669400	1	LOCKNUT*1/2-13UNC	-
12	810285700	1	ELBOW-45 DEG.	-
13	810520200	2	PLUG	-
14	825075500	1	FITTING-45 DEG.	-
15	810293100	1	FITTING -	-
16	-------	1	O-RING	-
17	810368600	2	ELBOW-45 DEG. -	-
18	810459300	2	FITTING-45 DEG.	-
19	826083100	4	FITTING	-
20	810119600	2	POPPET	-
21	826057700	4	FITTING	-
22	811675600	4	ELBOW-45 DEG.	-
23	810119800	2	POPPET	-
24	811043300	2	HOSE-HYD*0.38X128	-
25	810654700	2	TIE STRAP -	-
26	810005800	2	HOSE CLAMP	-
27	810087700	2	NUT*1/2-13UNC	-
28	810279700	2	FITTING .375/.563-18	-
29	-------	1	O-RING	-
30	-------	1	O-RING	-
31	811043300	2	HOSE-HYD*0.38X128	-
32	810189300	2	FITTING	-
33	810058800	2	FITTING	-
34	810331000	2	HOSE-HYD*0.25X16	-
35	810892100	1	HOSE-HYD*0.75X54	-
36	231282400	2	FITTING-90 DEG.	-
37	-------	1	O-RING	-
38	810969500	1	HOSE-HYD*0.75X68	-
39	810454400	2	HOSE-HYD*0.50X26	-
40	810910000	2	HOSE-HYD*0.50X28	-
41	810579400	2	TEE-JIC/JIC/JIC -	-
42	810372600	4	ELBOW-90 DEG.	-
43	810349100	2	HOSE-HYD*0.50X39	-
44	810935000	2	HOSE-HYD*0.50X52	-
45	810112100	4	ELBOW-90 DEG.	-
46	-------	1	O-RING	-
47	810268200	3	ELBOW 45 DEG	-

HYDRAULIC SYSTEM CABLE GM DUAL DRUM ( AC7698 - CB7768) 2000-011/20 [2000-011/20]

Нет текстового описания
