Открытый узел

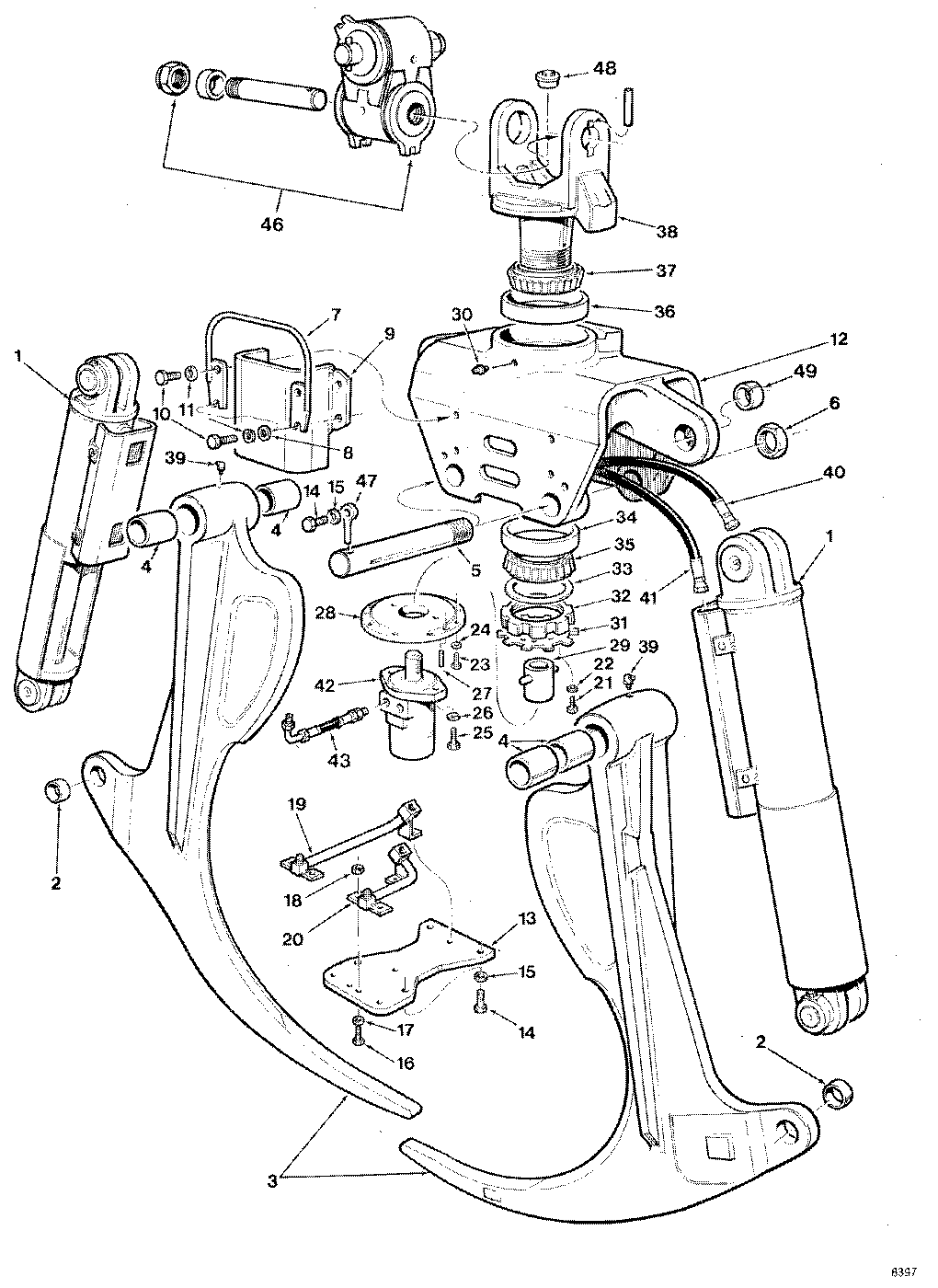

GRAPPLE ASSY ESCO 82`` ESCO S/N 9901 ( AA7487 - ) 4321-010/16 [4321-010/16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	842446500	2	CYLINDER	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < 2000)\CYLINDER ASSY\CYLINDER ASSY GRAPPLE ESCO 72``82`` ESCO S/N 10650 ( AA4000 - CE4000) 4322-010/13
2	841465400	2	BUSHING	-
3	841590900	2	TONG 72	-
4	842997300	4	BUSHING	-
5	842997400	2	PIN	-
6	841464000	2	NUT	-
7	-------	1	O-RING	-
8	810000500	2	WASHER*5/8	-
9	842447200	1	DOOR	-
10	810083200	4	BOLT*5/8-11UNCX1-1/4	-
11	810004500	4	LOCKWASHER*5/8	-
12	841590800	1	HEAD	-
13	841939500	1	PLATE	-
14	841939700	4	BOLT	-
15	810004500	6	LOCKWASHER*5/8	-
16	810082300	6	BOLT*1/2-13UNCX1-1/2	-
17	810002400	6	LOCKWASHER*1/2	-
18	810669400	6	LOCKNUT*1/2-13UNC	-
19	842827000	1	TUBE ASSEMBLY - L.H	-
20	842827100	1	TUBE ASSEMBLY - R.H	-
21	810077100	2	BOLT*.3750-24X.750	-
22	810002600	2	LOCKWASHER 3/8	-
23	810080300	4	BOLT*3/8-16UNCX1-1/2	-
24	810002600	4	LOCKWASHER 3/8	-
25	810410700	2	BOLT*1/2-20UNFX1-1/2	-
26	841940900	2	LOCKWASHER *1/2	-
27	841465000	2	PIN	-
28	841696900	1	PLATE	-
29	841659700	1	LINK	-
30	810000100	1	GREASE FITTING.N610	-
31	841476900	1	LOCK PLATE -	-
32	841464900	1	NUT	-
33	841464800	1	WASHER	-
34	841464600	1	BEARING-CUP -	-
35	841464700	1	BEARING-CONE -	-
36	841464400	1	BEARING-CUP	-
37	841464500	1	BEARING-CONE	-
38	841590400	1	CLEVIS	-
39	810044000	2	GREASE FIT*1/8-27PTF -	-
40	842868600	2	HOSE	-
41	842868700	2	HOSE	-
42	841920800	1	MOTOR	Refer to Page: SKIDDER, LOG\480 SKIDDER, LOG\480 - 480 TO 550-SERIES (Timberjack < 2000)\MOTOR\MOTOR GRAPPLE ESCO 110`` 120`` ESCO S/N ( CK2446 - CE4000) 4323-011/10
43	842447300	2	HOSE	-
44	-	1	Part 47	-
45	-	1	Part 48	-
46	841939900	1	SNUBBER - TO ESCO GR S/N 11071	Refer to Page: SKIDDER, LOG\480 SKIDDER, LOG\480 - 480 TO 550-SERIES (Timberjack < 2000)\SNUBBER\SNUBBER GREASE ADJUSTED ESCO GR S/N 9901 ( AA4000 - CK2154) 4324-010/10
47	841720700	2	BANJO LOCK	-
48	841756100	1	RUBBER PLUG -	-
49	841465400	2	BUSHING	-
50	841590500	1	WRENCH	-
-	-	1	Part 56	-
-	-	1	Part 57	-
-	811156800	1	GRAPPLE HEAD - 72``	-
-	-	1	Part 58	-
-	843092700	1	SNUBBER KIT - FROM ESCO GR S/N FP16200	Refer to Page: SKIDDER, LOG\380 SKIDDER, LOG\380 - 350 TO 450-SERIES (Timberjack < 2000)\SNUBBER\SNUBBER GREASE ADJUSTED ESCO GR S/NFR16500 SORTING HEAD( CB5244 - CE4000) 4324-012/10
-	842501600	1	SNUBBER - FROM ESCO GR S/N 11072	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < 2000)\SNUBBER\SNUBBER GREASE ADJUSTED ESCO GR S/N 11072 ( CK2155 - CI2995) 4324-011/10
-	841888500	2	TONG - 82``	-
-	811156900	1	GRAPPLE HEAD - 82``	-

GRAPPLE ASSY ESCO 82`` ESCO S/N 9901 ( AA7487 - ) 4321-010/16 [4321-010/16]
