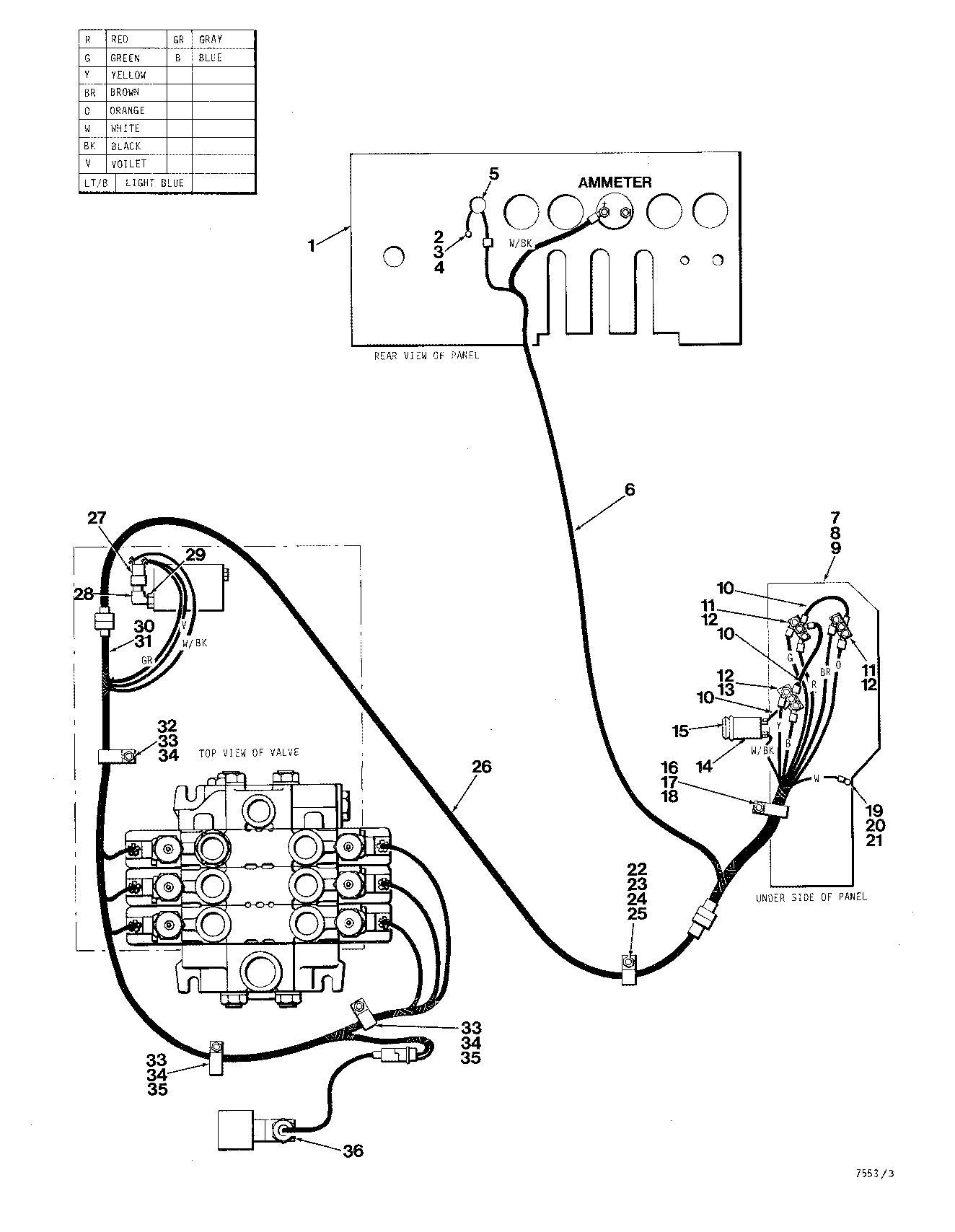

ELECTRICAL SYSTEM GRAPPLE CONTROLS ( AC7765 - CB7768) 3100-049/14 [3100-049/14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810104300	1	SCREW	-
3	810574700	1	LOCKWASHER*3/16	-
4	810049300	1	NUT*10-32UNF	-
5	825971400	1	PILOT LIGHT REWORK	-
6	825881500	1	WIRING HARNESS	-
7	825882300	1	CONTROL MTG. WELDMENT	-
8	810082200	2	BOLT*1/2-13UNCX1-1/4	-
9	810011600	2	WASHER*1/2	-
10	825503800	3	WIRE	-
11	811050500	2	TOGGLE SWITCH	-
12	811150700	3	LOCKRING	-
13	811098000	1	TOGGLE SWITCH	-
14	811138500	1	CIRCUIT BREAKER*4A	-
15	811138400	1	BOOT	-
16	810785400	1	CLAMP*3/8	-
17	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
18	810309800	1	FLAT WASHER 3/8 - HARDENED	-
19	810104300	1	SCREW	-
20	810574700	2	LOCKWASHER*3/16	-
21	810049300	1	NUT*10-32UNF	-
22	810275800	1	CLAMP*3/4	-
23	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
24	810309800	1	FLAT WASHER 3/8 - HARDENED	-
25	810087500	1	HEX NUT 3/8-16 UNC	-
26	825963200	1	WIRING HARNESS	-
27	811104100	1	SWITCH-PRESSURE	-
28	810060100	1	ELBOW, 90 DEG	-
29	810865500	1	FITTING	-
30	826123700	1	WIRE HARNESS	-
31	810402100	2	TIE WRAP -	-
32	810275800	1	CLAMP*3/4	-
33	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
34	810309800	3	FLAT WASHER 3/8 - HARDENED	-
35	810390100	2	CLAMP*1/2	-
36	826642500	1	SWITCH, PRESSURE	-
-	842815700	6	CONNECTOR	-
