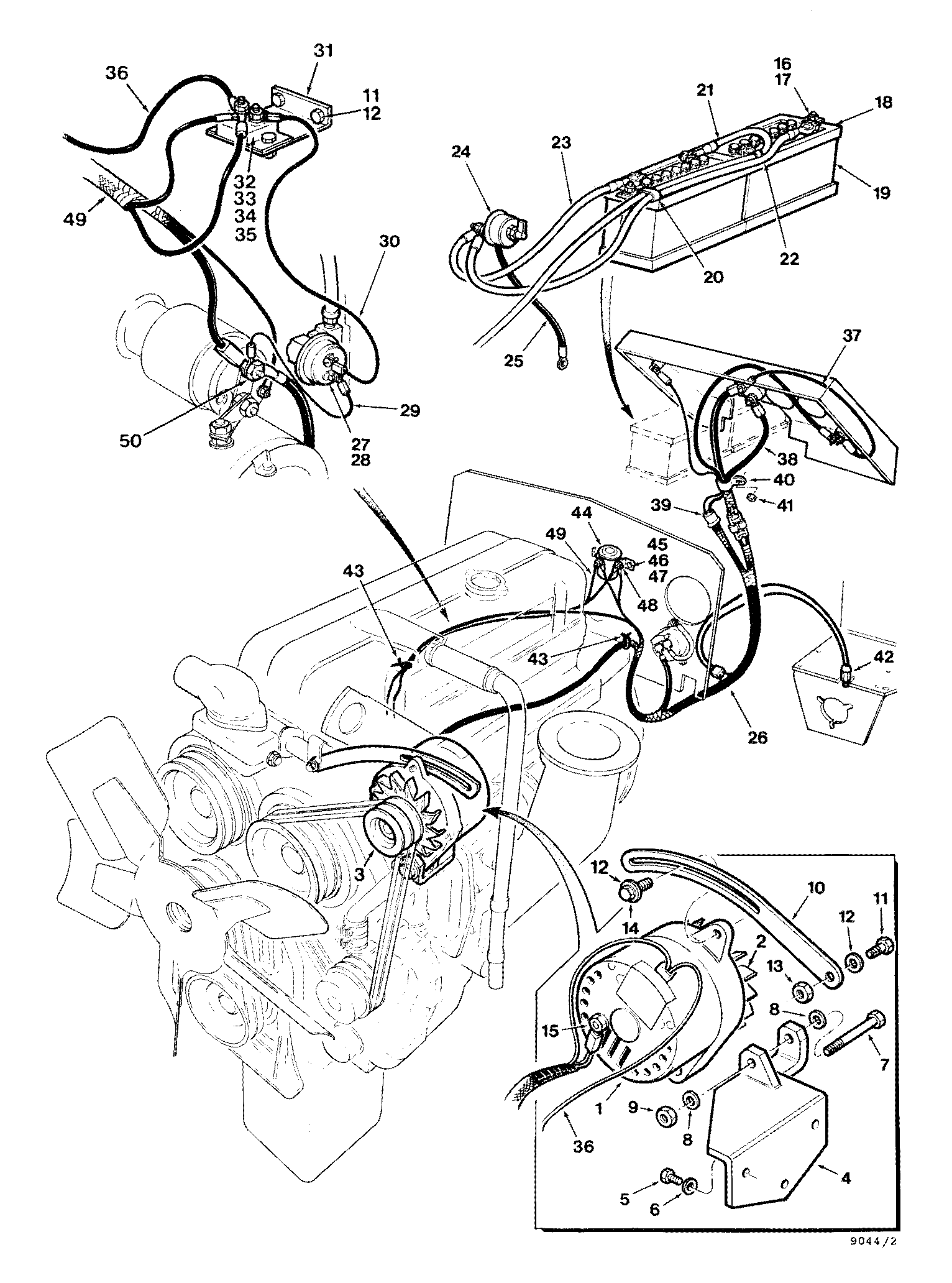

ELECTRICAL SYSTEM GM ( AA7487 - AC7741) 3100-011/18 [3100-011/18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810962200	1	FAN - ALTERNATOR	-
3	810938200	1	PULLEY - ALTERNATOR	-
4	825143400	1	BRACKET	-
5	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
6	810309800	3	FLAT WASHER 3/8 - HARDENED	-
7	810081000	1	HEX HEAD BOLT 3/8-16 UNC X 3-1/2	-
8	810309800	2	FLAT WASHER 3/8 - HARDENED	-
9	810087500	1	HEX NUT 3/8-16 UNC	-
10	823261800	1	ADJUSTING STRAP - STRAIGHT	-
11	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
12	810309800	4	FLAT WASHER 3/8 - HARDENED	-
13	810087500	1	HEX NUT 3/8-16 UNC	-
14	810871100	1	ALTERNATOR BRACKET BOLT	-
15	810157300	1	NUT*12-24UNC	-
16	810677900	2	LOCKNUT*3/8-16UNC	-
17	810309800	2	FLAT WASHER 3/8 - HARDENED	-
18	826032000	1	HOLD DOWN	-
19	811371700	2	BATTERY - DRY CHARGE	-
20	810813700	1	CLAMP	-
21	825420600	1	CABLE	-
22	824146100	1	CABLE-BATTERY	-
23	824146000	1	BATTERY CABLE - BATTERY TO SWITCH - NEGATIVE	-
24	810728400	1	MASTER DISCONNECT SWITCH	-
25	824146200	1	BATTERY CABLE - SWITCH TO GROUND	-
26	825830300	1	WIRE HARNESS	-
27	810061300	1	OIL PRESSURE SWITCH	-
28	810060100	1	ELBOW, 90 DEG	-
29	824401300	1	WIRE ASSEMBLY - SWITCH TO SOLENOID	-
30	824419200	1	WIRE ASSEMBLY - SWITCH TO CIRCUIT BREAKER	-
31	825298600	1	BRACKET	-
32	810662000	1	CIRCUIT BREAKER	-
33	810104300	2	SCREW	-
34	811317000	2	LOCKWASHER*0.190	-
35	810049300	2	NUT*10-32UNF	-
36	825432800	1	WIRE HARNESS	-
37	823574800	1	WIRE ASSEMBLY	-
38	825014500	1	WIRE ASSEMBLY	-
39	824432700	1	WIRE ASSEMBLY	-
40	810533500	1	CLAMP*1	-
41	810677900	1	LOCKNUT*3/8-16UNC	-
42	827056700	1	SWITCH - NEUTRAL SAFETY	-
43	810402100	2	TIE WRAP -	-
44	F121017	1	SOLENOID	-
45	810088700	2	BOLT*1/4-20UNCX3/4	-
46	810878100	2	WASHER*1/4	-
47	810087100	2	NUT*1/4-20UNC	-
48	810768000	2	WASHER*5/16	-
49	825642400	1	WIRE HARNESS	-
50	810087700	1	NUT*1/2-13UNC	-

ELECTRICAL SYSTEM GM ( AA7487 - AC7741) 3100-011/18 [3100-011/18]
