Открытый узел

DIFF CARRIER WR6 L/D ( AA7630 - CK7151) 5454-012/13 [5454-012/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

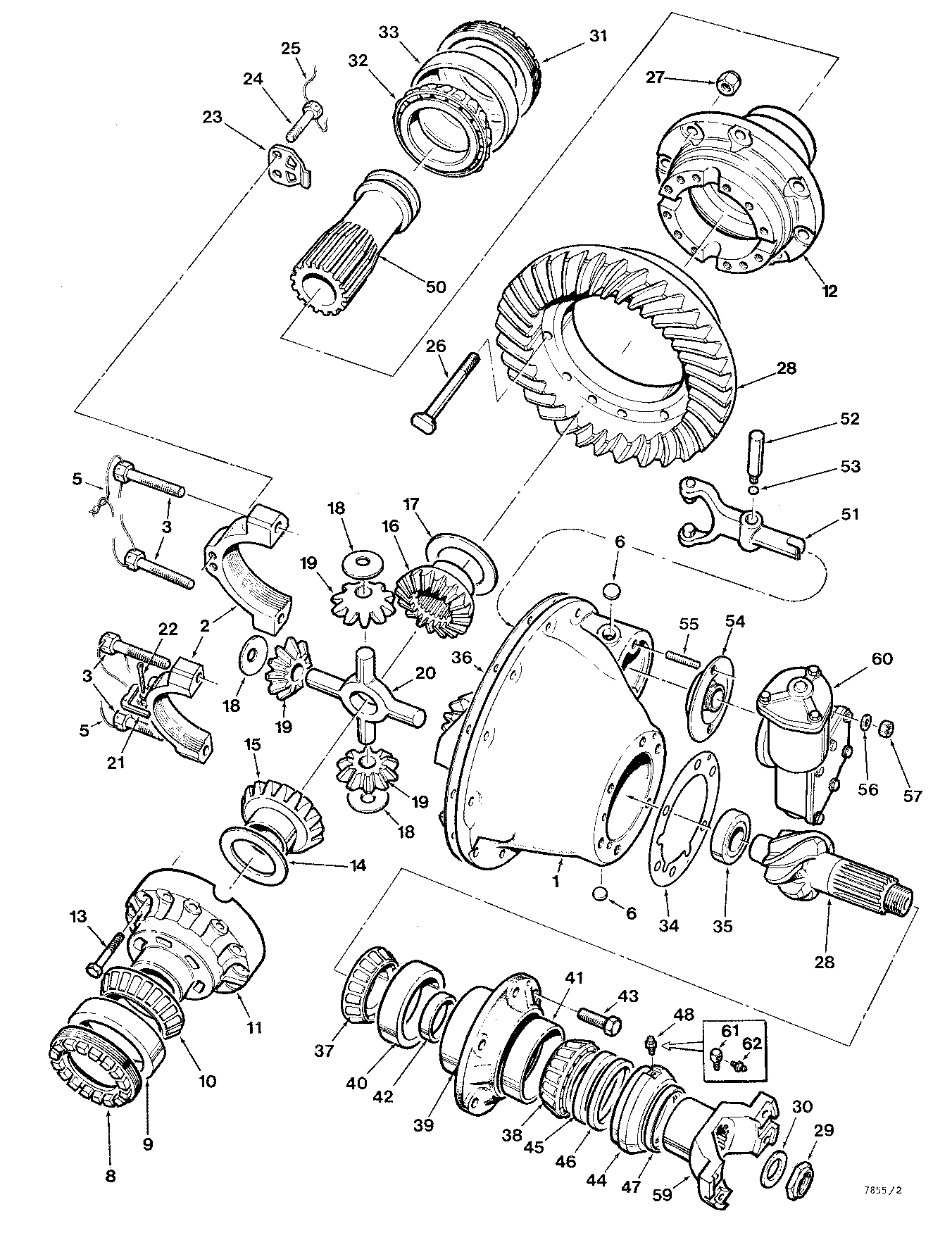

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841943900	1	CARRIER & CAP	-
2	-------	2	O-RING	-
3	841336900	4	BOLT	-
5	841337000	2	LOCK WIRE	-
6	841342000	2	PLUG	-
8	841152500	1	ADJUSTOR - R.H	-
9	840697000	1	BEARING CUP - R.H	-
10	841726800	1	BEARING CONE - R.H	-
11	-------	1	O-RING	-
12	-------	1	O-RING	-
13	841933800	8	BOLT - DIFF. CASE - LONG	-
14	841727100	1	THRUST WASHER - SIDE GEAR	-
15	841727200	1	GEAR	-
16	841727200	1	GEAR	-
17	841727100	1	THRUST WASHER - SIDE GEAR	-
18	841727300	4	THRUST WASHER - SIDE PINION GEAR	-
19	841727400	4	GEAR - PINION	-
20	841726500	1	SPIDER	-
21	841119800	1	LOCK - R.H	-
22	810670100	1	COTTER PIN	-
23	841337500	1	LOCK - L.H	-
24	841341600	2	BOLT	-
25	841337600	2	LOCK WIRE	-
26	842791800	16	BOLT	-
27	840840400	16	NUT*.50-20UNF	-
28	841471200	1	GEAR & PINION*6.17:1	-
29	841341200	1	LOCKNUT*1-1/8-18UNEF	-
30	810020200	1	WASHER*1	-
31	841337400	1	ADJUSTOR - L.H	-
32	841341400	1	BEARING CONE - L.H	-
33	840120700	1	BEARING CUP - L.H	-
34	842763600	1	SHIM*.003	-
35	843155300	1	BEARING-ROLLER - PINION	-
36	840779100	1	SEALANT-SILICONE	-
37	840260400	1	BEARING CONE - INNER	-
38	840260400	1	BEARING CONE - INNER	-
39	841471300	1	CAGE & CUP	-
40	840604300	1	BEARING CUP - OUTER	-
41	840604300	1	BEARING CUP - OUTER	-
42	841338000	1	SPACER*.623	-
43	841341700	6	BOLT	-
44	825745200	1	CAP - PINION	-
45	811108300	1	SEAL	-
46	811065900	1	SEAL	-
47	811066000	1	SEAL	-
48	810509400	1	GREASE FITTING	-
50	841727600	1	GEAR - SLIDING CLUTCH	-
51	841727700	1	SHIFT FORK	-
52	841727800	1	SHAFT - SHIFT FORK	-
53	810473400	1	O-RING	-
54	841498000	1	BOOT	-
55	841728000	2	Stud	-
56	841728100	2	WASHER	-
57	841728200	2	NUT	-
58	-------	1	O-RING	-
59	826033000	1	YOKE*6C	-
61	810303100	1	FITTING-90 DEG. - WITH L/D GUARD	-
62	810000100	1	GREASE FITTING.N610	-
-	841340900	1	SPACER*.652	-
-	841340400	1	SPACER*.647	-
-	841340500	1	SPACER*.648	-
-	841340600	1	SPACER*.649	-
-	841340300	1	SPACER*.646	-
-	841658400	1	YOKE*1480	-
-	-------	1	O-RING	-
-	841340700	1	SPACER*.650	-
-	841340800	1	SPACER*.651	-
-	841341100	1	SPACER*.654	-
-	841944100	1	DIFF. CARR. ASSY	-
-	841341000	1	SPACER*.653	-
-	841338800	1	SPACER*.631	-
-	841925400	1	DIFF. CASE ASSY	-
-	841933900	4	BOLT - SHORT	-
-	842792500	1	KIT*NUT AND BOLT	-
-	843150300	1	SHIM .005	-
-	843150400	1	SHIM .010	-
-	843150500	1	SHIM .020	-
-	841119400	1	SHIM*.030	-
-	841338100	1	SPACER*.624	-
-	841338200	1	SPACER*.625	-
-	841338300	1	SPACER*.626	-
-	841338400	1	SPACER*.627	-
-	841338500	1	SPACER*.628	-
-	841338600	1	SPACER*.629	-
-	841338700	1	SPACER*.630	-
-	841340200	1	SPACER*.645	-
-	841338900	1	SPACER*.632	-
-	841339000	1	SPACER*.633	-
-	841339100	1	SPACER*.634	-
-	841339200	1	SPACER*.635	-
-	841339300	1	SPACER*.636	-
-	841339400	1	SPACER*.637	-
-	841339500	1	SPACER*.638	-
-	841339600	1	SPACER*.639	-
-	841339700	1	SPACER*.640	-
-	841339800	1	SPACER*.641	-
-	841339900	1	SPACER*.642	-
-	841340000	1	SPACER*.643	-
-	841340100	1	SPACER*.644	-

DIFF CARRIER WR6 L/D ( AA7630 - CK7151) 5454-012/13 [5454-012/13]

Нет текстового описания
