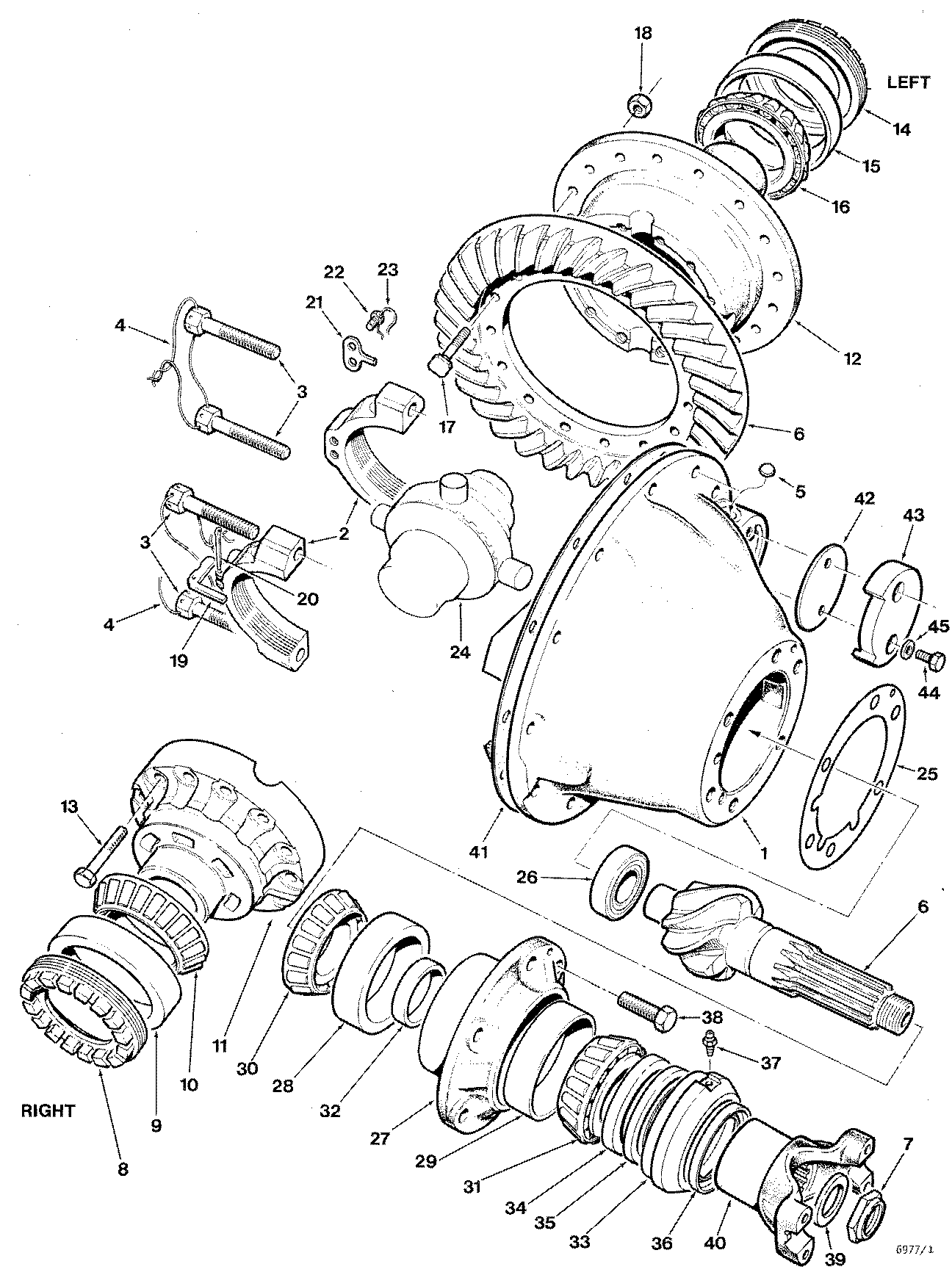

DIFF CARRIER WR6 ( AA7487 - AA7618) 5454-011/13 [5454-011/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841336800	1	CARRIER & CAP	-
2	-------	2	O-RING	-
3	841336900	4	BOLT	-
4	841337000	2	LOCK WIRE	-
5	841342000	2	PLUG	-
6	841471200	1	GEAR & PINION*6.17:1	-
7	841341200	1	LOCKNUT*1-1/8-18UNEF	-
8	841152500	1	ADJUSTOR - R.H	-
9	840697000	1	BEARING CUP - R.H	-
10	840840200	1	BEARING CONE - R.H	-
11	-------	1	O-RING	-
12	-------	1	O-RING	-
13	841118300	12	BOLT	-
14	841337400	1	ADJUSTOR - L.H	-
15	840120700	1	BEARING CUP - L.H	-
16	841341400	1	BEARING CONE - L.H	-
17	842791800	16	BOLT	-
18	840840400	16	NUT*.50-20UNF	-
19	841119800	1	LOCK - R.H	-
20	810670100	1	COTTER PIN	-
21	841337500	1	LOCK - L.H	-
22	841341600	2	BOLT	-
23	841337600	1	LOCK WIRE	-
24	841341800	1	NO-SPIN	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\NOSPIN (5400)\NOSPIN (5400) D S E X S 5400 NoSPIN ASSEMBLY( 798001 - ) 5400-017/10
25	842763600	1	SHIM*.003	-
26	843155300	1	BEARING-ROLLER - PINION	-
27	841471300	1	CAGE & CUP	-
28	840604300	1	BEARING CUP - OUTER	-
29	840604300	1	BEARING CUP - OUTER	-
30	840260400	1	BEARING CONE - INNER	-
31	840260400	1	BEARING CONE - INNER	-
32	841338000	1	SPACER*.623	-
33	825745200	1	CAP - PINION	-
34	811108300	1	SEAL	-
35	811065900	1	SEAL	-
36	811066000	1	SEAL	-
37	810509400	1	GREASE FITTING	-
38	841341700	6	BOLT	-
39	810020200	1	WASHER*1	-
40	841658400	1	YOKE*1480	-
41	840779100	1	SEALANT-SILICONE	-
42	-------	1	O-RING	-
43	825621800	1	COVER - L/D OPENING	-
44	810081200	2	BOLT*7/16-14CX1-1/4	-
45	810309900	2	Washer	-
A	841654400	1	DIFF. CARR. ASSY	-
-	841340500	1	SPACER*.648	-
-	841341100	1	SPACER*.654	-
-	841340600	1	SPACER*.649	-
-	841340100	1	SPACER*.644	-
-	841340200	1	SPACER*.645	-
-	841340300	1	SPACER*.646	-
-	841340400	1	SPACER*.647	-
-	840886600	1	YOKE*1550 - 520B ONLY	-
-	825750800	1	YOKE*1550	-
-	841340700	1	SPACER*.650	-
-	841340800	1	SPACER*.651	-
-	841340900	1	SPACER*.652	-
-	841341000	1	SPACER*.653	-
-	841338700	1	SPACER*.630	-
-	841601800	1	DIFF. CASE ASSY	-
-	842792500	1	KIT*NUT AND BOLT	-
-	843150300	1	SHIM .005	-
-	843150400	1	SHIM .010	-
-	843150500	1	SHIM .020	-
-	841119400	1	SHIM*.030	-
-	841338100	1	SPACER*.624	-
-	841338200	1	SPACER*.625	-
-	841338300	1	SPACER*.626	-
-	841338400	1	SPACER*.627	-
-	841338500	1	SPACER*.628	-
-	841338600	1	SPACER*.629	-
-	841340000	1	SPACER*.643	-
-	841338800	1	SPACER*.631	-
-	841338900	1	SPACER*.632	-
-	841339000	1	SPACER*.633	-
-	841339100	1	SPACER*.634	-
-	841339200	1	SPACER*.635	-
-	841339300	1	SPACER*.636	-
-	841339400	1	SPACER*.637	-
-	841339500	1	SPACER*.638	-
-	841339600	1	SPACER*.639	-
-	841339700	1	SPACER*.640	-
-	841339800	1	SPACER*.641	-
-	841339900	1	SPACER*.642	-

DIFF CARRIER WR6 ( AA7487 - AA7618) 5454-011/13 [5454-011/13]

Нет текстового описания
