Открытый узел

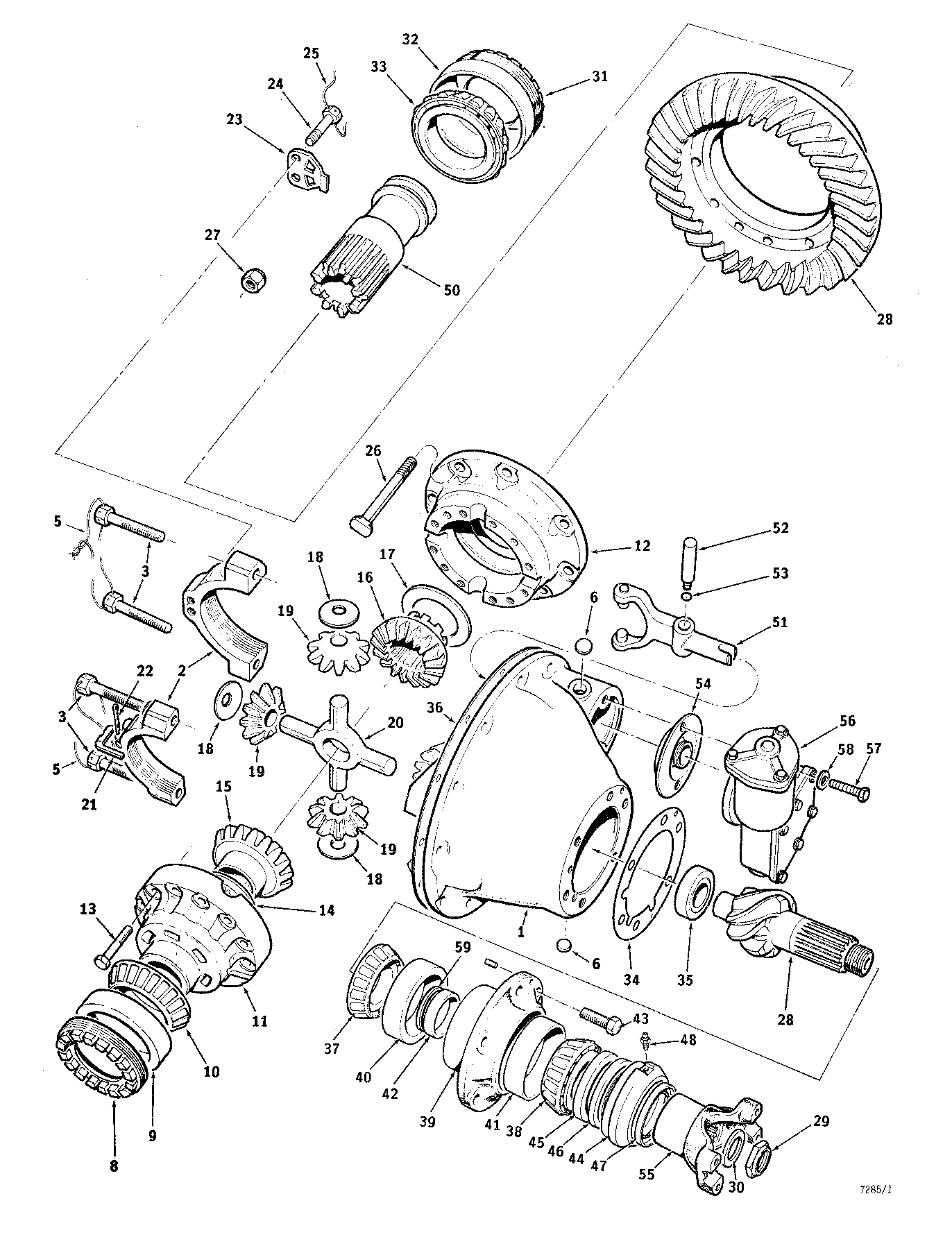

DIFF CARRIER WR3 L/D ( AA7487 - ) 5452-012/10 [5452-012/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841399700	1	CARRIER & CAP	-
2	-------	1	O-RING	-
3	841336900	4	BOLT	-
4	-------	1	O-RING	-
5	840380200	2	LOCK WIRE	-
6	841342000	2	PLUG	-
7	-------	1	O-RING	-
8	841400100	1	ADJUSTOR - R.H	-
9	840379800	1	BEARING CUP - R.H	-
10	841400000	1	BEARING CONE - R.H	-
11	-------	1	O-RING	-
12	-------	1	O-RING	-
13	841400900	8	BOLT*7/16-14CX2-9/16	-
14	841731400	1	THRUST WASHER - SIDE GEAR	-
15	841731500	1	GEAR - SIDE	-
16	841731500	1	GEAR - SIDE	-
17	841731400	1	THRUST WASHER - SIDE GEAR	-
18	841117400	4	WASHER - SIDE PINION GEAR	-
19	841731600	4	GEAR - SIDE PINION	-
20	841731700	1	SPIDER	-
21	841400200	1	LOCK - R.H	-
22	810670100	1	COTTER PIN	-
23	841731800	1	LOCK - L.H	-
24	841943800	2	BOLT	-
25	840380200	2	LOCK WIRE	-
26	842791800	16	BOLT	-
27	840840400	16	NUT*.50-20UNF	-
28	841455800	1	GEAR & PINION*6.33:1	-
29	840893400	1	LOCKNUT*1-20UNEF	-
30	840743400	1	WASHER	-
31	842449300	1	ADJUSTOR - L.H	-
32	840697000	1	BEARING CUP - R.H	-
33	841731900	1	BEARING CONE - L.H	-
34	840743800	1	SHIM*.003	-
35	810670700	1	BEARING-ROLLER	-
36	840779100	1	SEALANT-SILICONE	-
37	840746900	1	BEARING CONE - INNER	-
38	840746900	1	BEARING CONE - INNER	-
39	840806200	1	CAGE & CUP	-
40	840063400	1	BEARING CUP - INNER	-
41	840063400	1	BEARING CUP - INNER	-
42	823712100	1	SPACER*.513	-
43	841341700	6	BOLT	-
44	825745100	1	CAP - PINION	-
45	811108400	1	SEAL	-
46	811066200	1	SEAL	-
47	811102100	1	SEAL	-
48	810509400	1	GREASE FITTING	-
49	-------	1	O-RING	-
50	841730900	1	GEAR	-
51	841731000	1	SHIFT FORK	-
52	841727800	1	SHAFT - SHIFT FORK	-
53	810473400	1	O-RING	-
54	841498000	1	BOOT	-
55	841658200	1	YOKE*1480	-
56	811176100	1	SHIFTER - TO S/N CT7319	-
57	810081200	2	BOLT*7/16-14CX1-1/4	-
58	810309900	2	Washer	-
59	840743200	1	WASHER	-
13A	841401000	4	BOLT*7/16-14X1-15/16	-
-	823717200	1	SPACER*.535	-
-	823717400	1	SPACER*.536	-
-	823717600	1	SPACER*.537	-
-	823717700	1	SPACER*.538	-
-	823717800	1	SPACER*.539	-
-	811243300	1	SHIFTER -	-
-	823718100	1	SPACER*.542	-
-	823717900	1	SPACER*.540	-
-	823718000	1	SPACER*.541	-
-	823718300	1	SPACER*.544	-
-	841731100	1	DIFF. CARR. ASSY	-
-	823718200	1	SPACER*.543	-
-	823712800	1	SPACER*.520	-
-	841949600	1	DIFF. CASE ASSY	-
-	842792400	1	KIT*NUT AND BOLT	-
-	841456000	16	WASHER*1/2	-
-	840743900	1	SHIM*.005	-
-	840744000	1	SHIM*.010	-
-	840744100	1	SHIM*.020	-
-	840744200	1	SHIM*.030	-
-	840701300	1	PIN	-
-	823712200	1	SPACER*.514	-
-	823712300	1	SPACER*.515	-
-	823712400	1	SPACER*.516	-
-	823712500	1	SPACER*.517	-
-	823712600	1	SPACER*.518	-
-	823712700	1	SPACER*.519	-
-	823717000	1	SPACER*.534	-
-	823712900	1	SPACER*.521	-
-	823713000	1	SPACER*.522	-
-	823713200	1	SPACER*.523	-
-	823713400	1	SPACER*.524	-
-	823713600	1	SPACER*.525	-
-	823713800	1	SPACER*.526	-
-	823714200	1	SPACER*.527	-
-	823714600	1	SPACER*.528	-
-	823715000	1	SPACER*.529	-
-	823715600	1	SPACER*.530	-
-	823715800	1	SPACER*.531	-
-	823716200	1	SPACER*.532	-
-	823716600	1	SPACER*.533	-

DIFF CARRIER WR3 L/D ( AA7487 - ) 5452-012/10 [5452-012/10]

Нет текстового описания
