Открытый узел

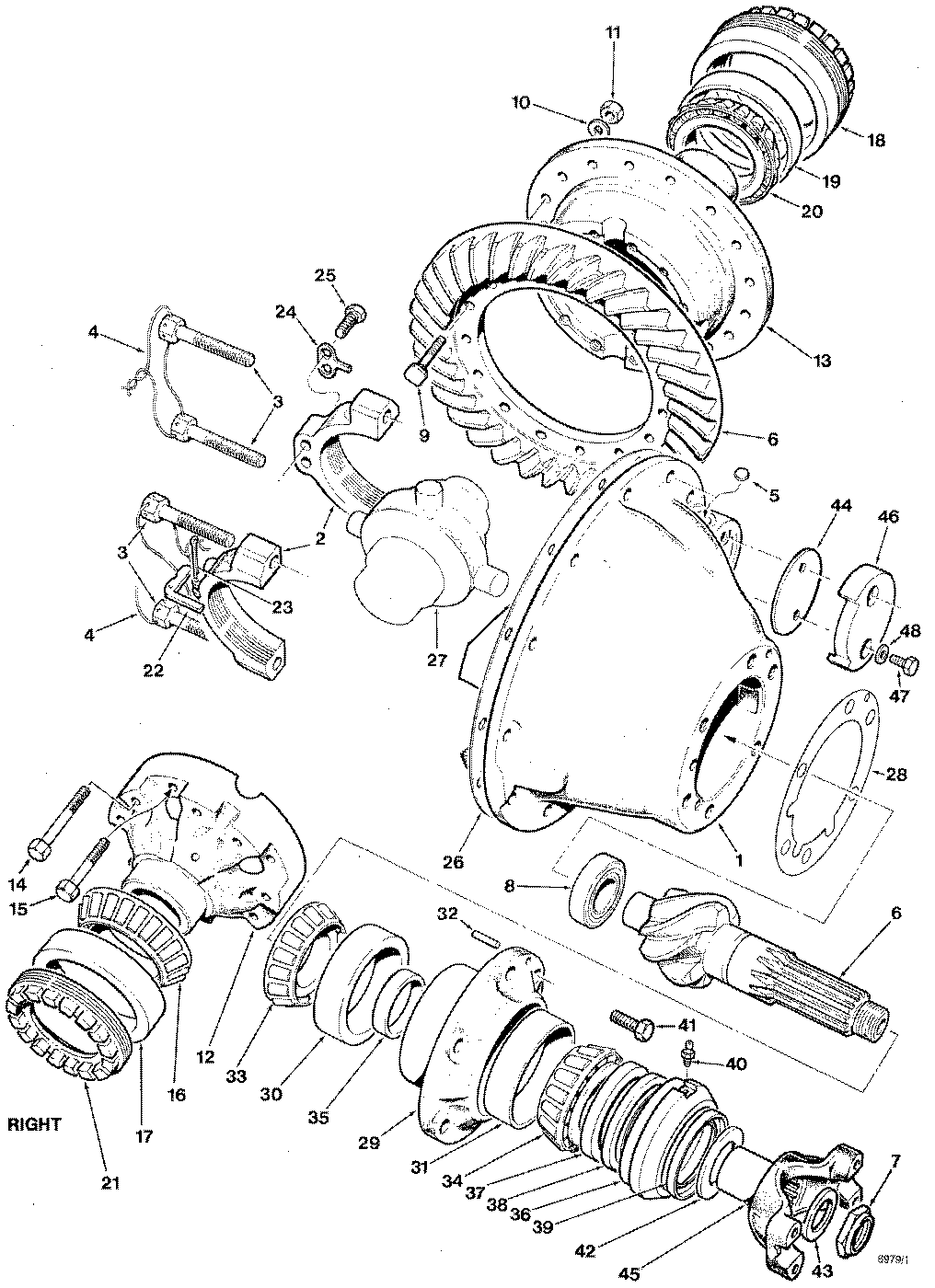

DIFF CARRIER WR3 ( AA7487 - ) 5451-010/19 [5451-010/19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841399700	1	CARRIER & CAP	-
2	-------	2	O-RING	-
3	840743600	4	BOLT*5/8-11CX3-7/16	-
4	840380200	2	LOCK WIRE	-
5	841342000	2	PLUG	-
6	841455400	1	GEAR & PINION*6.33:1	-
7	840893400	1	LOCKNUT*1-20UNEF	-
8	810670700	1	BEARING-ROLLER	-
9	842791800	16	BOLT	-
10	841456000	16	WASHER*1/2	-
11	840840400	16	NUT*.50-20UNF	-
12	-------	1	O-RING	-
13	-------	1	O-RING	-
14	841400900	8	BOLT*7/16-14CX2-9/16	-
15	841401000	4	BOLT*7/16-14X1-15/16	-
16	841400000	1	BEARING CONE - R.H	-
17	840379800	1	BEARING CUP - R.H	-
18	841399800	1	ADJUSTOR - L.H	-
19	840257800	1	BEARING CUP - L.H	-
20	840257700	1	BEARING CONE - L.H	-
21	841400100	1	ADJUSTOR - R.H	-
22	841400200	1	LOCK - R.H	-
23	810670100	1	COTTER PIN	-
24	841399900	1	LOCK - L.H	-
25	841341700	2	BOLT	-
26	840779100	1	SEALANT-SILICONE	-
27	840756000	1	NO-SPIN	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\NOSPIN (5400)\NOSPIN (5400) D S E X S 5400 NoSPIN ASSEMBLY( 798001 - ) 5400-013/10
28	840743800	1	SHIM*.003	-
29	840742500	1	CAGE & CUP	-
30	840063400	1	BEARING CUP - INNER	-
31	840063400	1	BEARING CUP - INNER	-
32	840701300	1	PIN	-
33	840746900	1	BEARING CONE - INNER	-
34	840746900	1	BEARING CONE - INNER	-
35	823712100	1	SPACER*.513	-
36	825745100	1	CAP - PINION	-
37	811108400	1	SEAL	-
38	811066200	1	SEAL	-
39	811102100	1	SEAL	-
40	810509400	1	GREASE FITTING	-
41	841341700	6	BOLT	-
42	840743200	1	WASHER	-
43	840743400	1	WASHER	-
44	-------	1	O-RING	-
45	841658200	1	YOKE*1480	-
46	825621800	1	COVER - L/D OPENING	-
47	810081200	2	BOLT*7/16-14CX1-1/4	-
48	810309900	2	Washer	-
-	823716600	1	SPACER*.533	-
-	823717700	1	SPACER*.538	-
-	823717600	1	SPACER*.537	-
-	823717400	1	SPACER*.536	-
-	823717200	1	SPACER*.535	-
-	823717000	1	SPACER*.534	-
-	823718200	1	SPACER*.543	-
-	823717800	1	SPACER*.539	-
-	823717900	1	SPACER*.540	-
-	823718000	1	SPACER*.541	-
-	823718100	1	SPACER*.542	-
-	823718300	1	SPACER*.544	-
-	841658100	1	DIFF. CARR. ASSY	-
-	823712800	1	SPACER*.520	-
-	842792400	1	KIT*NUT AND BOLT	-
-	841455500	1	DIFF. CASE ASSY	-
-	840743900	1	SHIM*.005	-
-	840744000	1	SHIM*.010	-
-	840744100	1	SHIM*.020	-
-	840744200	1	SHIM*.030	-
-	823712200	1	SPACER*.514	-
-	823712300	1	SPACER*.515	-
-	823712400	1	SPACER*.516	-
-	823712500	1	SPACER*.517	-
-	823712600	1	SPACER*.518	-
-	823712700	1	SPACER*.519	-
-	823716200	1	SPACER*.532	-
-	823712900	1	SPACER*.521	-
-	823713000	1	SPACER*.522	-
-	823713200	1	SPACER*.523	-
-	823713400	1	SPACER*.524	-
-	823713600	1	SPACER*.525	-
-	823713800	1	SPACER*.526	-
-	823714200	1	SPACER*.527	-
-	823714600	1	SPACER*.528	-
-	823715000	1	SPACER*.529	-
-	823715400	1	SPACER*.530	-
-	823715800	1	SPACER*.531	-

DIFF CARRIER WR3 ( AA7487 - ) 5451-010/19 [5451-010/19]

Нет текстового описания
