Открытый узел

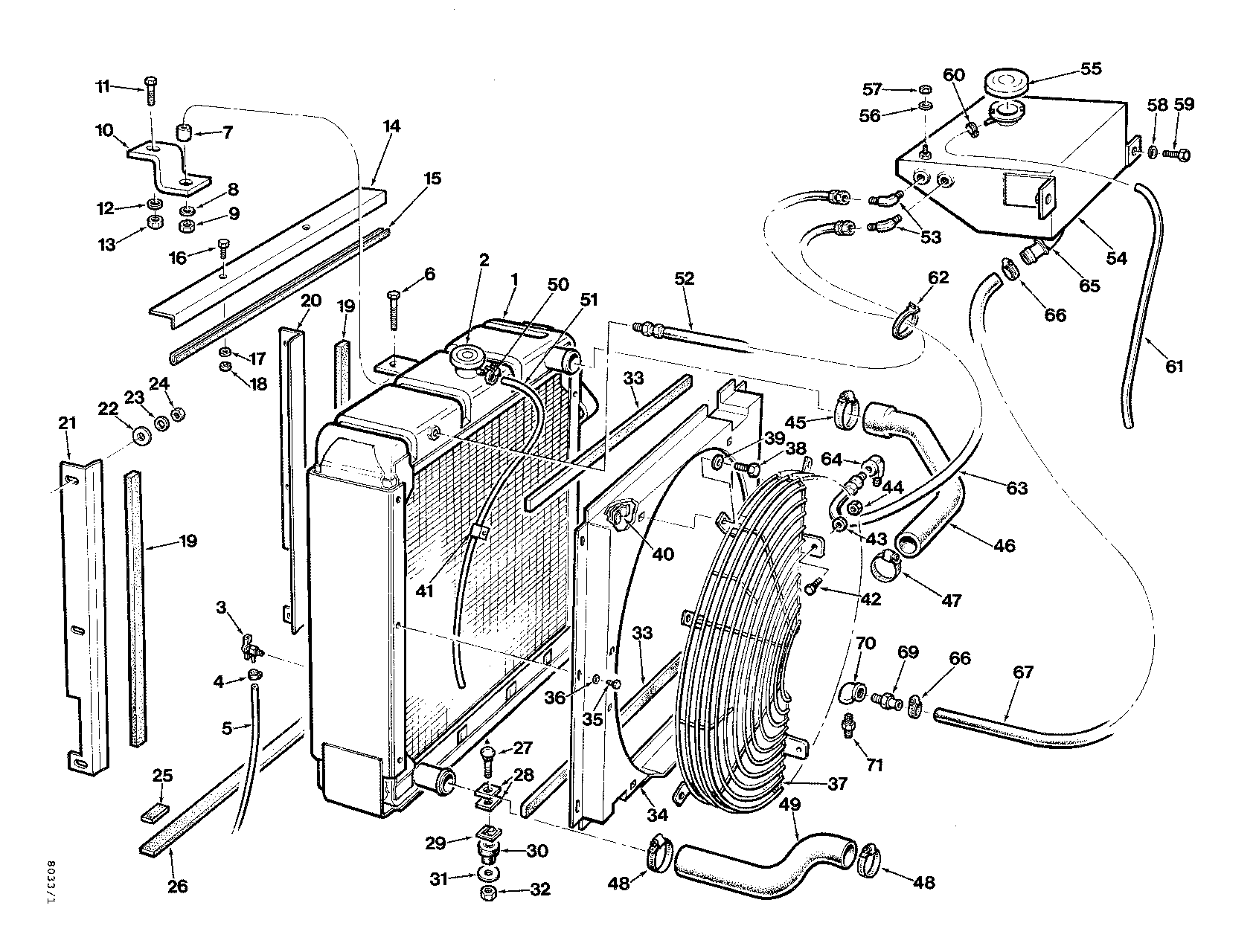

COOLING SYSTEM GM ( AA7565 - CB7768) 1610-033/10 [1610-033/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811338900	1	RADIATOR ASSEMBLY	-
2	841307500	1	CAP*15 PSI	-
3	810608300	1	DRAIN COCK	-
4	811850800	1	CLAMP	-
5	823149800	1	HOSE	-
6	810082500	1	BOLT*1/2-13UNCX2	-
7	810840900	1	MOUNT	-
8	810011600	1	WASHER*1/2	-
9	810087700	1	NUT*1/2-13UNC	-
10	826014300	1	SUPPORT	-
11	810082300	1	BOLT*1/2-13UNCX1-1/2	-
12	810011600	1	WASHER*1/2	-
13	810087700	1	NUT*1/2-13UNC	-
14	825113100	1	SEAL	-
15	824945100	1	SEAL	-
16	840799300	2	BOLT*3/8-16UNCX3/4	-
17	810309800	2	FLAT WASHER 3/8 - HARDENED	-
18	810087500	2	HEX NUT 3/8-16 UNC	-
19	824945200	2	SEAL	-
20	824945400	1	SEAL - R.H	-
21	824945300	1	SEAL - L.H	-
22	810011600	6	WASHER*1/2	-
23	810309800	6	FLAT WASHER 3/8 - HARDENED	-
24	810087500	6	HEX NUT 3/8-16 UNC	-
25	825857800	2	SEAL	-
26	824436500	1	SEAL	-
27	810324100	2	BOLT	-
28	824356900	4	SPACER	-
29	810917800	2	NUT*1/2-13UNC	-
30	810452300	2	MOUNT	-
31	850036000	2	WASHER	-
32	810669400	2	LOCKNUT*1/2-13UNC	-
33	825107700	2	SEAL	-
34	825635900	1	SHROUD - 240G	-
35	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
36	810878100	6	WASHER*1/4	-
37	811074200	2	GUARD	-
38	810076100	8	BOLT*.3125-24X.750	-
39	810768000	8	WASHER*5/16	-
40	811074000	8	NUT .313-24	-
41	810785600	3	CLAMP*1/2 -	-
42	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
43	810309800	4	FLAT WASHER 3/8 - HARDENED	-
44	810677900	2	LOCKNUT*3/8-16UNC	-
45	810784500	1	CLAMP*36	-
46	825100000	1	HOSE - 240G	-
47	810785300	1	CLAMP*32 -	-
48	810784500	2	CLAMP*36	-
49	825100100	1	HOSE - 240G	-
50	811580500	1	NIPPLE	-
51	826091200	1	HOSE	-
52	810799800	1	HOSE	-
53	810273500	2	Elbow Fitting	-
54	825915100	1	SURGE TANK	-
55	811121900	1	CAP*7 PSI	-
56	810309800	2	FLAT WASHER 3/8 - HARDENED	-
57	810087500	2	HEX NUT 3/8-16 UNC	-
58	810309800	2	FLAT WASHER 3/8 - HARDENED	-
59	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
60	811850800	1	CLAMP	-
61	823149800	1	HOSE	-
62	810402100	1	TIE WRAP -	-
63	810750700	1	HOSE	-
64	810420700	1	ELBOW-90 DEG. -	-
65	811067900	1	ELBOW 45	-
66	810741000	2	HOSE CLAMP	-
67	825101400	1	HOSE - 240G	-
68	810402100	1	TIE WRAP -	-
69	810922200	1	Fitting	-
70	810932000	1	ELBOW-45 DEG. - 240G	-
71	810131200	1	NIPPLE	-

COOLING SYSTEM GM ( AA7565 - CB7768) 1610-033/10 [1610-033/10]

Нет текстового описания
