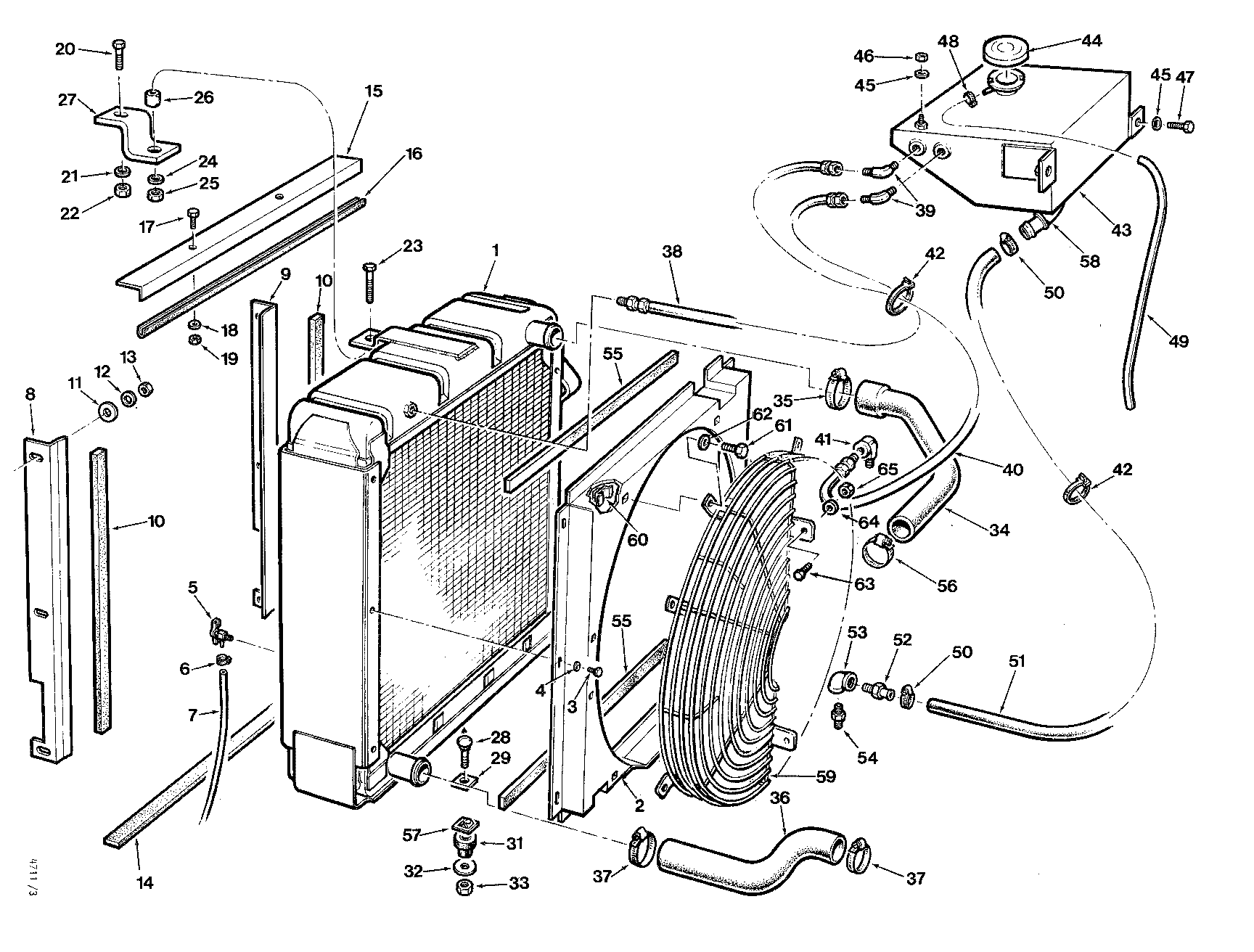

COOLING SYSTEM GM ( AA7487 - AA7564) 1610-010/13 [1610-010/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811111500	1	RADIATOR	-
2	825636100	1	SHROUD - 225G/230G/240H	-
3	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
4	810878100	6	WASHER*1/4	-
5	810608300	1	DRAIN COCK	-
6	810334100	1	CLAMP	-
7	823149800	1	HOSE	-
8	824945300	1	SEAL - L.H	-
9	824945400	1	SEAL - R.H	-
10	824945200	2	SEAL	-
11	810011600	6	WASHER*1/2	-
12	810309800	6	FLAT WASHER 3/8 - HARDENED	-
13	810087500	6	HEX NUT 3/8-16 UNC	-
14	824436500	1	SEAL	-
15	825113100	1	SEAL	-
16	824945100	1	SEAL	-
17	840799300	2	BOLT*3/8-16UNCX3/4	-
18	810309800	2	FLAT WASHER 3/8 - HARDENED	-
19	810087500	2	HEX NUT 3/8-16 UNC	-
20	810082300	1	BOLT*1/2-13UNCX1-1/2	-
21	810011600	1	WASHER*1/2	-
22	810087700	1	NUT*1/2-13UNC	-
23	810082500	1	BOLT*1/2-13UNCX2	-
24	810011600	1	WASHER*1/2	-
25	810087700	1	NUT*1/2-13UNC	-
26	810840900	1	MOUNT	-
27	826014300	1	SUPPORT	-
28	810355900	2	CARRIAGE BOLT 1/2 - 13 UNC X 2-1/4	-
29	824356900	2	SPACER	-
30	-------	1	O-RING	-
31	810452300	2	MOUNT	-
32	850036000	2	WASHER	-
33	810669400	2	LOCKNUT*1/2-13UNC	-
34	824925800	1	HOSE - 225G/230G/240H	-
35	810784500	1	CLAMP*36	-
36	825635500	1	HOSE - 225G/230G/240H	-
37	810784500	2	CLAMP*36	-
38	810799800	1	HOSE	-
39	810273500	2	Elbow Fitting	-
40	810914500	1	HOSE - 225G/230G/240H	-
41	810420700	1	ELBOW-90 DEG. -	-
42	810402100	1	TIE WRAP -	-
43	825915100	1	SURGE TANK	-
44	811121900	1	CAP*7 PSI	-
45	810309800	4	FLAT WASHER 3/8 - HARDENED	-
46	810087500	2	HEX NUT 3/8-16 UNC	-
47	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
48	810334100	1	CLAMP	-
49	823149800	1	HOSE	-
50	810741000	2	HOSE CLAMP	-
51	825024300	1	HOSE - 225G/230G/240H	-
52	810922200	1	Fitting	-
53	810131400	1	ELBOW-90 DEG. - 225G/230G/240H	-
54	810131200	1	NIPPLE	-
55	825107700	2	SEAL	-
56	810785300	1	CLAMP*32 -	-
57	810917800	2	NUT*1/2-13UNC	-
58	811067900	1	ELBOW 45	-
59	811074200	2	GUARD	-
60	811074000	8	NUT .313-24	-
61	810076100	8	BOLT*.3125-24X.750	-
62	810768000	8	WASHER*5/16	-
63	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
64	810309800	2	FLAT WASHER 3/8 - HARDENED	-
65	810677900	2	LOCKNUT*3/8-16UNC	-
-	810932000	1	ELBOW-45 DEG. - 240G	-
-	825101400	1	HOSE - 240G	-
-	810750700	1	HOSE	-
-	825100100	1	HOSE - 240G	-
-	825100000	1	HOSE - 240G	-
-	825635900	1	SHROUD - 240G	-
