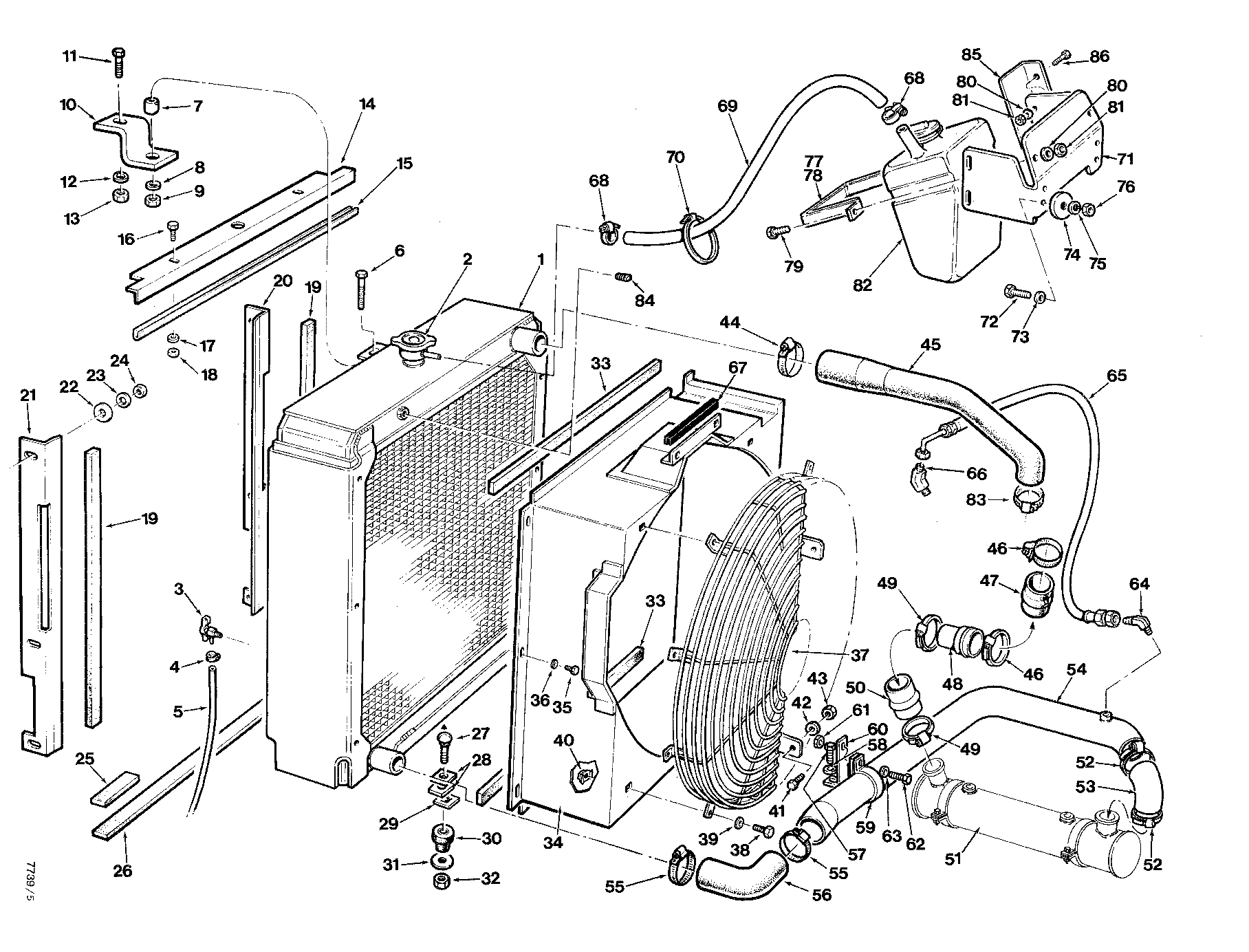

COOLING SYSTEM CUMMINS ( AA7487 - AA7633) 1610-028/13 [1610-028/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811147400	1	RADIATOR	-
2	811121900	1	CAP*7 PSI	-
3	810608300	1	DRAIN COCK	-
4	810334100	1	CLAMP	-
5	823149800	1	HOSE	-
6	810082500	1	BOLT*1/2-13UNCX2	-
7	810840900	1	MOUNT	-
8	810011600	1	WASHER*1/2	-
9	810087700	1	NUT*1/2-13UNC	-
10	826014300	1	SUPPORT	-
11	810082300	1	BOLT*1/2-13UNCX1-1/2	-
12	810011600	1	WASHER*1/2	-
13	810087700	1	NUT*1/2-13UNC	-
14	825113100	1	SEAL	-
15	824945100	1	SEAL	-
16	840799300	2	BOLT*3/8-16UNCX3/4	-
17	810309800	2	FLAT WASHER 3/8 - HARDENED	-
18	810087500	2	HEX NUT 3/8-16 UNC	-
19	824945200	2	SEAL	-
20	824945400	1	SEAL - R.H	-
21	824945300	1	SEAL - L.H	-
22	810011600	6	WASHER*1/2	-
23	810309800	6	FLAT WASHER 3/8 - HARDENED	-
24	810087500	6	HEX NUT 3/8-16 UNC	-
25	825857800	2	SEAL	-
26	824436500	1	SEAL	-
27	810324100	2	BOLT	-
28	824356900	4	SPACER	-
29	810917800	2	NUT*1/2-13UNC	-
30	810452300	2	MOUNT	-
31	850036000	2	WASHER	-
32	810669400	2	LOCKNUT*1/2-13UNC	-
33	825107700	2	SEAL	-
34	825776600	1	SHROUD	-
35	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
36	810878100	6	WASHER*1/4	-
37	811074200	2	GUARD	-
38	810076100	8	BOLT*.3125-24X.750	-
39	810768000	8	WASHER*5/16	-
40	811074000	8	NUT .313-24	-
41	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
42	810309800	2	FLAT WASHER 3/8 - HARDENED	-
43	810677900	2	LOCKNUT*3/8-16UNC	-
44	810784500	1	CLAMP*36	-
45	811119900	1	HOSE	-
46	810005900	2	CLAMP*S40	-
47	810749200	1	HOSE	-
48	826057000	1	TUBE	-
49	810784500	2	CLAMP*36	-
50	810578300	1	HOSE	-
51	811139200	1	OIL COOLER - TRANSMISSION	Refer to Page: SKIDDER, LOG\240 SKIDDER, LOG\240 - 200-SERIES (Timberjack < 2000)\TRANSMISSION\TRANSMISSION OIL LINES COOLING WITHOUT T40 WINCH ( AA7487 - ) 1621-023/11
52	810784500	2	CLAMP*36	-
53	824576000	1	HOSE	-
54	825926100	1	TUBE	-
55	810784500	2	CLAMP*36	-
56	810386800	1	HOSE	-
57	810082100	2	BOLT*1/2-13UNCX1	-
58	810002400	2	LOCKWASHER*1/2	-
59	810654000	1	Clamp	-
60	825880400	1	SUPPORT	-
61	810087700	1	NUT*1/2-13UNC	-
62	810082100	1	BOLT*1/2-13UNCX1	-
63	810002400	1	LOCKWASHER*1/2	-
64	810736700	1	ELBOW 45 DEG	-
65	811974200	1	HOSE-HOT WATER	-
66	810407300	1	FITTING-45 DEG.	-
67	826228900	1	RUBBER	-
68	811008800	2	CLAMP*6 -	-
69	826056200	1	HOSE	-
70	840866000	1	TIE STRAP -	-
71	826036100	1	BRACKET	-
72	810082400	2	BOLT*1/2-13UNCX1-3/4	-
73	810011600	2	WASHER*1/2	-
74	826036200	2	SPACER	-
75	810002400	2	LOCKWASHER*1/2	-
76	810087700	2	NUT*1/2-13UNC	-
77	825950900	1	CLAMP	-
78	825974700	1	WEATHERSTRIP	-
79	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
80	810002600	2	LOCKWASHER 3/8	-
81	810087500	2	HEX NUT 3/8-16 UNC	-
82	825940600	1	RESERVOIR	-
83	810785300	1	CLAMP*32 -	-
84	810062200	1	PLUG	-

COOLING SYSTEM CUMMINS ( AA7487 - AA7633) 1610-028/13 [1610-028/13]
