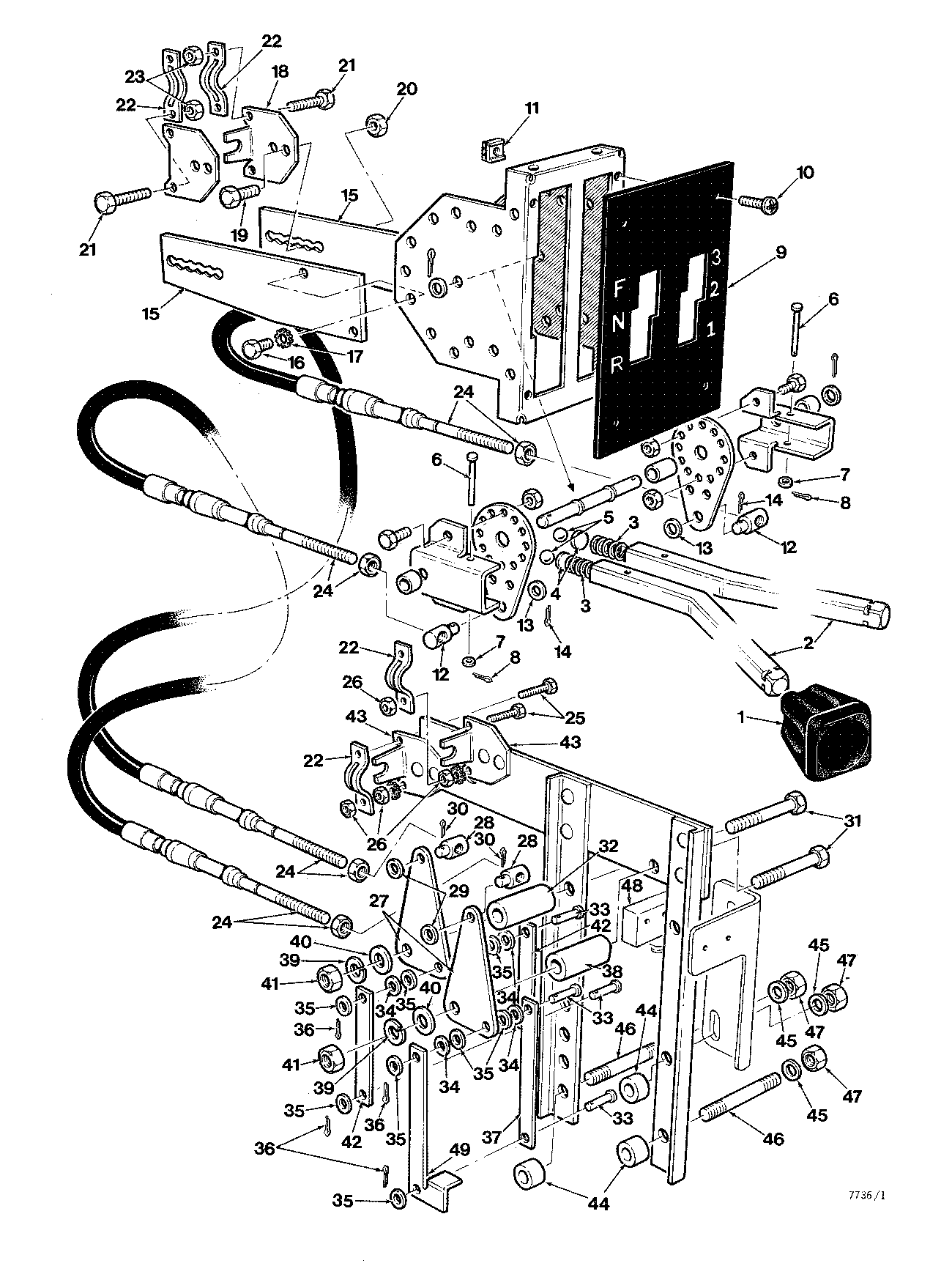

CONTROLS TRANSMISSION ( AA7487 - CT7334) 8217-022/10 [8217-022/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841929700	2	KNOB	-
2	841929800	2	LEVER	-
3	841929900	2	SPRING	-
4	841930000	2	DISK	-
5	-------	2	O-RING	-
6	-------	2	O-RING	-
7	-------	2	O-RING	-
8	-------	2	O-RING	-
9	841930100	1	PLATE	-
10	-------	4	O-RING	-
11	-------	4	O-RING	-
12	841929000	2	SWIVEL	-
13	-------	2	O-RING	-
14	-------	2	O-RING	-
15	841930200	2	STRAP	-
16	-------	4	O-RING	-
17	810002900	2	LOCKWASHER 1/4	-
18	841930300	2	BRACKET	-
19	810595000	4	BOLT*.2500-20X.625	-
20	811064500	4	LOCKNUT*1/4-20UNC	-
21	810088800	4	BOLT*1/4-20UNCX1	-
22	841929500	4	CLAMP	-
23	811064500	4	LOCKNUT*1/4-20UNC	-
24	811140800	2	CABLE	-
25	810088800	4	BOLT*1/4-20UNCX1	-
26	811064500	8	LOCKNUT*1/4-20UNC	-
27	841928900	2	LEVER	-
28	841929000	2	SWIVEL	-
29	-------	2	O-RING	-
30	-------	2	O-RING	-
31	810102400	2	BOLT*5/16-18UNCX2	-
32	841929100	1	SPACER	-
33	-------	4	O-RING	-
34	-------	4	O-RING	-
35	-------	6	O-RING	-
36	-------	4	O-RING	-
37	841929200	1	LINK	-
38	841929300	2	SPACER	-
39	810007300	2	LOCKWASHER*5/16	-
40	-------	2	O-RING	-
41	810087300	2	NUT*5/16-18UNC	-
42	841929400	2	LINK	-
43	841929500	2	CLAMP	-
44	841929600	4	SPACER	-
45	810309800	4	FLAT WASHER 3/8 - HARDENED	-
46	826034800	4	STUD	-
47	810087500	4	HEX NUT 3/8-16 UNC	-
48	-------	1	O-RING	-
49	826131200	1	LINK - FOR/REV - ACTUATING	-
-	811140700	1	ADAPTER	-
-	811140600	1	SHIFTER - TRANSMISSION	-

CONTROLS TRANSMISSION ( AA7487 - CT7334) 8217-022/10 [8217-022/10]

Нет текстового описания
