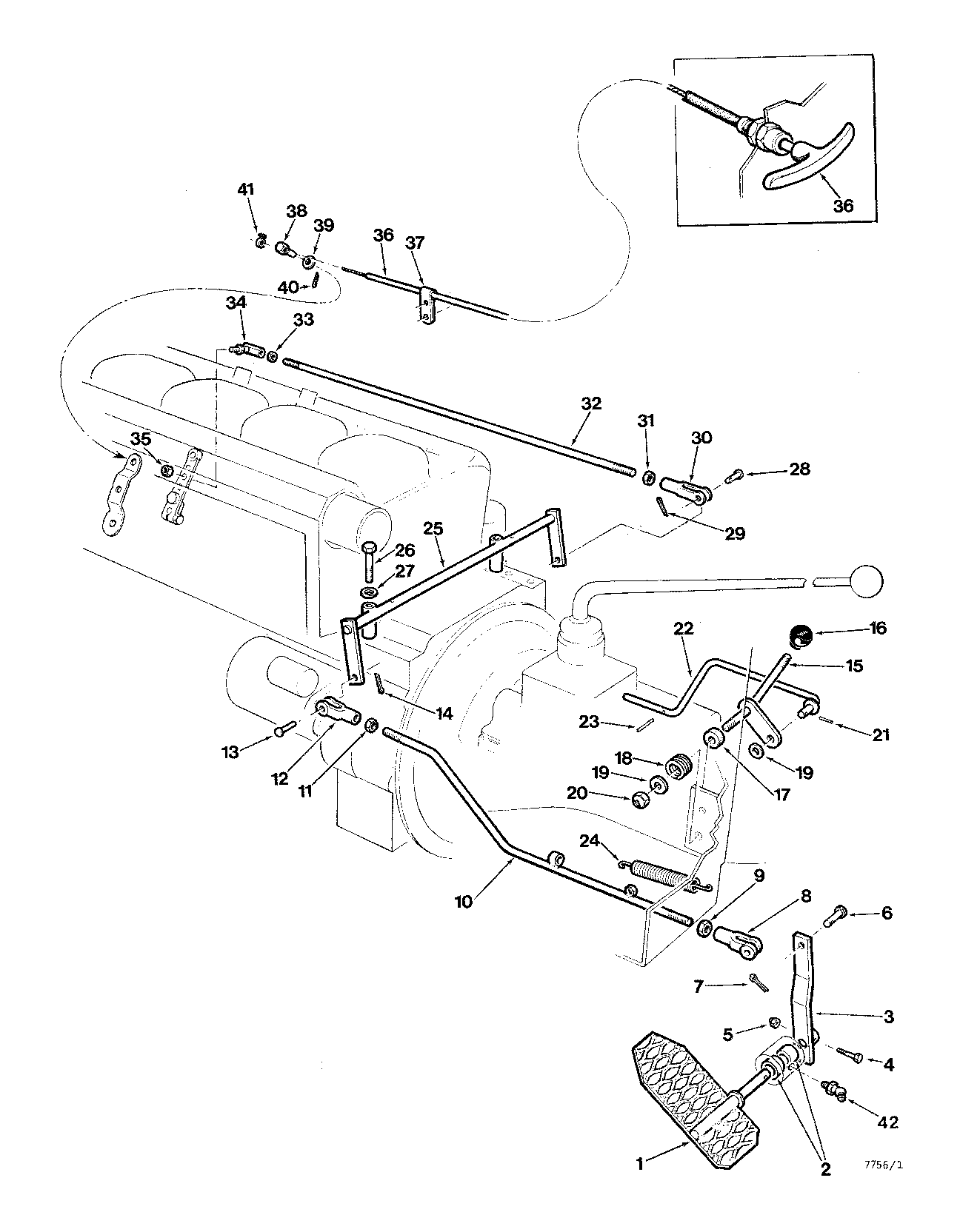

CONTROLS THROTTLE DEUTZ ( AA7487 - CB7768) 8213-024/12 [8213-024/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825984300	1	PEDAL WELDMENT	-
2	810428500	2	BUSHING	-
3	826464800	1	LEVER	-
4	810587200	1	BOLT*10-32UNFX1-1/4	-
5	810806700	1	LOCKNUT*10-32UNF	-
6	810716400	1	CLEVIS PIN	-
7	810118900	1	COTTER PIN	-
8	810055400	1	YOKE	-
9	810052000	1	JAM NUT 3/8-24 UNF	-
10	824984500	1	ROD	-
11	810052000	1	JAM NUT 3/8-24 UNF	-
12	810055400	1	YOKE	-
13	810716400	1	CLEVIS PIN	-
14	810118900	1	COTTER PIN	-
15	823451600	1	HAND LEVER WELDMENT	-
16	810823700	1	KNOB	-
17	820458200	1	WASHER, FIBRE	-
18	820064300	1	SPRING	-
19	810011600	2	WASHER*1/2	-
20	810669400	1	LOCKNUT*1/2-13UNC	-
21	810326100	1	PIN	-
22	824984100	1	ROD	-
23	810108500	1	SPIROL PIN 3/16 X 1	-
24	810334900	1	SPRING	-
25	824983900	1	BRACKET	-
26	810906900	2	BOLT*M10X1.50-75 -	-
27	810309800	2	FLAT WASHER 3/8 - HARDENED	-
28	810716400	1	CLEVIS PIN	-
29	810118900	1	COTTER PIN	-
30	810055400	1	YOKE	-
31	810052000	1	JAM NUT 3/8-24 UNF	-
32	824983400	1	THROTTLE ROD - R.H	-
33	810051600	1	JAMNUT*1/4-28UNF	-
34	810059100	1	BALL JOINT	-
35	810509600	1	LOCKNUT*1/4-28UNF	-
36	-------	1	O-RING	-
37	810790900	1	Clamp	-
38	810590600	1	FITTING	-
39	810878100	1	WASHER*1/4	-
40	810162200	1	COTTER PIN	-
41	810103800	1	STOP	-
42	810104100	1	GREASE FITTING	-

CONTROLS THROTTLE DEUTZ ( AA7487 - CB7768) 8213-024/12 [8213-024/12]
