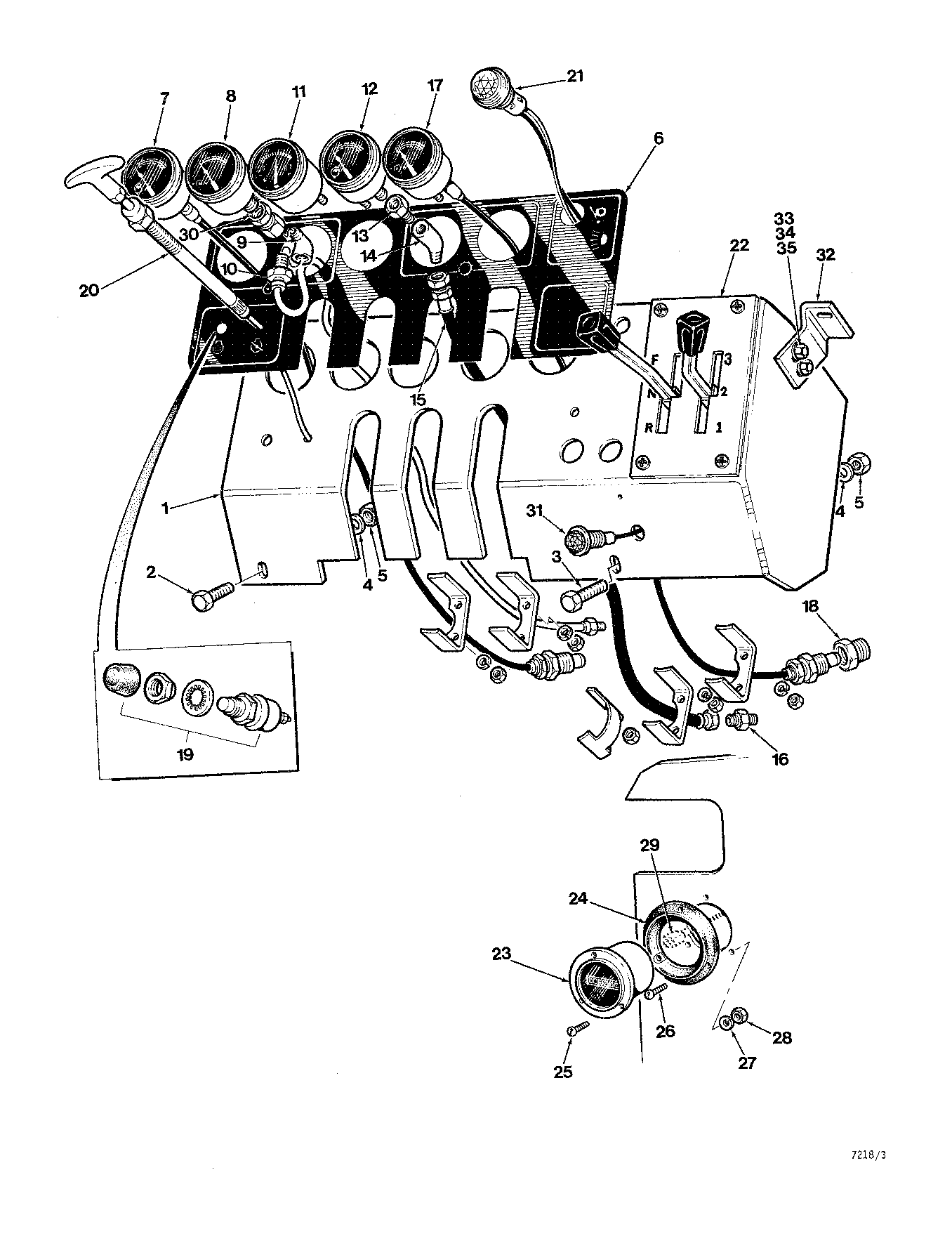

CONTROLS PANEL INSTRUMENT CUMMINS ( AA7487 - ) 8100-038/10 [8100-038/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826031600	1	INSTRUMENT PANEL	-
2	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810080300	1	BOLT*3/8-16UNCX1-1/2	-
4	810309800	2	FLAT WASHER 3/8 - HARDENED	-
5	810087500	2	HEX NUT 3/8-16 UNC	-
6	825916700	1	DECAL-INST. PANEL	-
7	810894100	1	GAUGE	-
8	810893900	1	GAUGE - ENGINE OIL PRESSURE	-
9	810301400	1	ELBOW-45 DEG.	-
10	810764100	1	HOSE ASSEMBLY - PRESSURE SWITCH TO GAUGE	-
11	810893800	1	AMMETER	-
12	811080200	1	GAUGE-PRESSURE	-
13	810290600	1	CONNECTOR	-
14	810301400	1	ELBOW-45 DEG.	-
15	810622000	1	HOSE ASSEMBLY	-
16	810578200	1	FITTING*.25/.438-20	-
17	811469800	1	GAUGE	-
18	-------	1	O-RING	-
19	810549100	1	STARTER BUTTON	-
20	810488600	1	STOP CABLE (CUMMINS)	-
21	810546300	1	LIGHT	-
22	-------	1	O-RING	-
23	811136400	1	HOURMETER	-
24	810064700	1	MOUNT	-
25	810933500	3	BOLT*6-32UNCX3/4	-
26	810371500	3	SCREW	-
27	811316900	3	LOCKWASHER*0.138	-
28	810371700	3	NUT*6-32UNC	-
29	-------	1	O-RING	-
30	810644000	1	CONNECTOR	-
31	826099700	1	LIGHT	-
32	826033800	1	BRACKET	-
33	840799300	2	BOLT*3/8-16UNCX3/4	-
34	810309800	2	FLAT WASHER 3/8 - HARDENED	-
35	810087500	2	HEX NUT 3/8-16 UNC	-
-	826158900	1	PANEL - DUAL DRUM	-

CONTROLS PANEL INSTRUMENT CUMMINS ( AA7487 - ) 8100-038/10 [8100-038/10]
