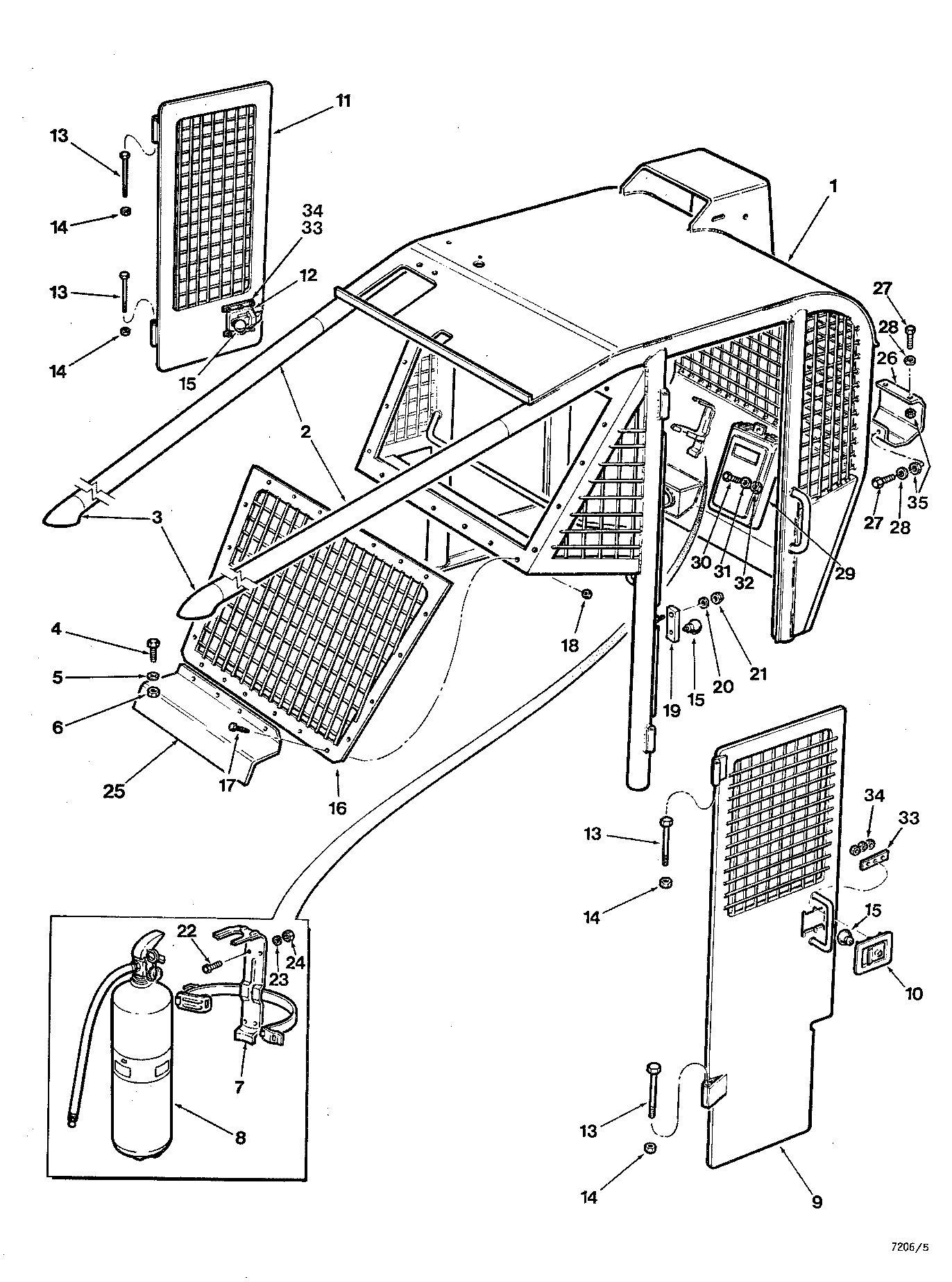

CANOPY SCREENED ( AA7487 - CB7768) 6142-031/10 [6142-031/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825883500	1	CANOPY	-
2	825113500	2	TUBE ASSEMBLY	-
3	821974400	2	MOUNTING CANOPY	-
4	810182900	2	BOLT 5/8 - 11 UNC X 2.1/4	-
5	810000500	2	WASHER*5/8	-
6	810087900	2	HEX NUT 5/8-11 UNC	-
7	840848500	1	BRACKET - FIRE EXTINGUISHER	-
8	810775500	1	FIRE EXTINGUISHER	-
9	826544300	1	DOOR - L.H	-
10	826544700	1	LATCH	-
11	826544400	1	DOOR - R.H	-
12	826544700	1	LATCH	-
13	810882700	4	HEX HEAD BOLT 1/2-13 UNC X 7	-
14	810087700	4	NUT*1/2-13UNC	-
15	811032600	3	KNOB	-
16	825654700	1	SCREEN	-
17	810082100	21	BOLT*1/2-13UNCX1	-
18	810042200	21	HEX NUT 1/2-13UNC	-
19	825716800	1	HOLDER	-
20	810309800	1	FLAT WASHER 3/8 - HARDENED	-
21	810677900	1	LOCKNUT*3/8-16UNC	-
22	810104300	4	SCREW	-
23	811317000	4	LOCKWASHER*0.190	-
24	810049300	4	NUT*10-32UNF	-
25	825718400	1	GUARD - FRONT SCREEN	-
26	826052100	1	COVER - (CABLE MODELS ONLY)	-
27	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
28	810309800	4	FLAT WASHER 3/8 - HARDENED	-
29	811166100	1	HOLDER - MANUAL	-
30	810876600	4	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
31	810878100	8	WASHER*1/4	-
32	811064500	4	LOCKNUT*1/4-20UNC	-
33	826552500	4	STRAP	-
34	810333400	12	LOCKNUT THIN 1/4-20 UNC	-
35	810087500	4	HEX NUT 3/8-16 UNC	-
-	842440500	1	CYLINDER	-
-	842547100	1	KEY	-
-	810940700	1	KEY CH513	-
-	810940700	1	KEY CH513	-
-	842547100	1	KEY	-
-	842440500	1	CYLINDER	-

CANOPY SCREENED ( AA7487 - CB7768) 6142-031/10 [6142-031/10]
