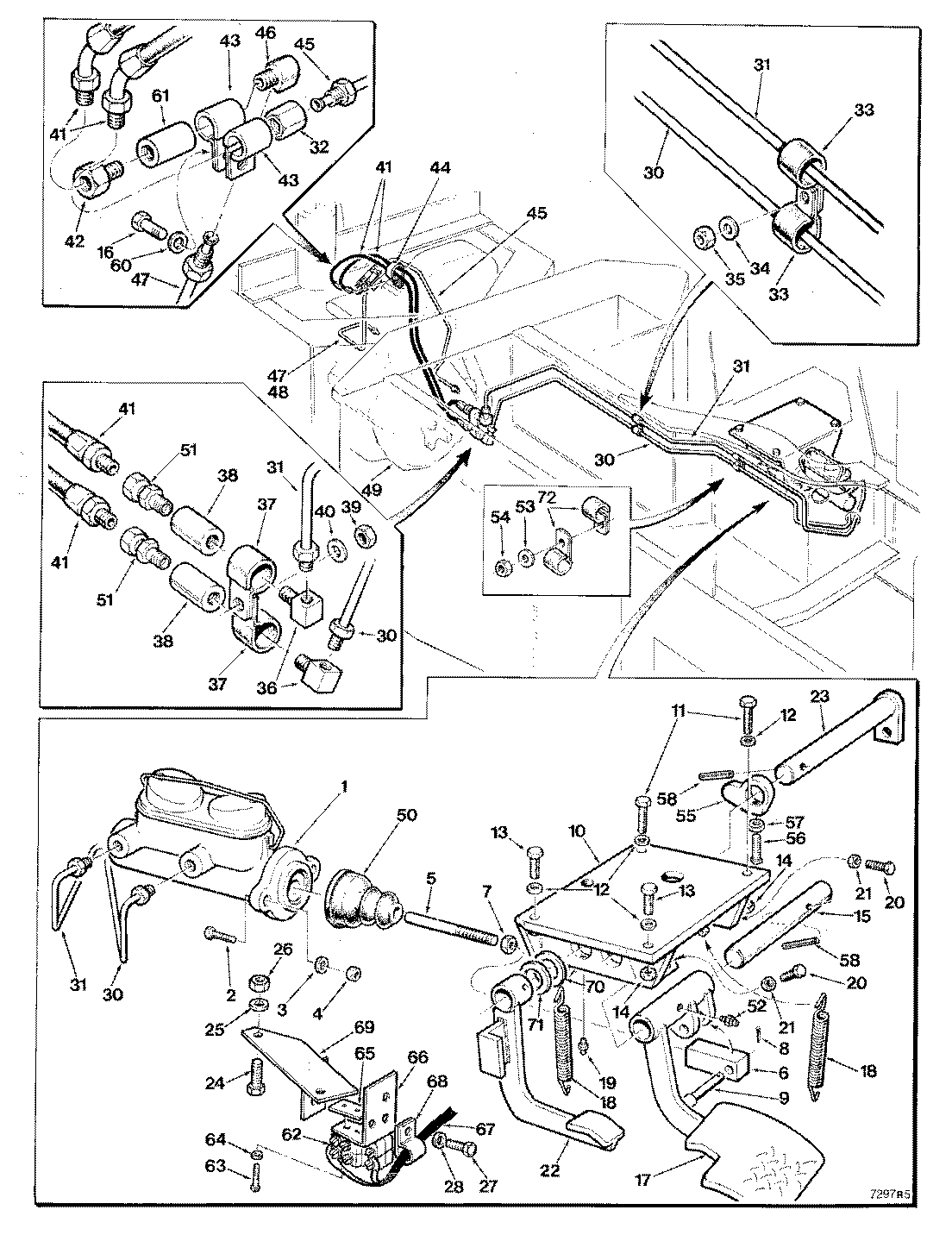

BRAKE HYD. SYSTEM DUAL ( AA7487 - ) 1720-027/10 [1720-027/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810080300	2	BOLT*3/8-16UNCX1-1/2	-
3	810309800	2	FLAT WASHER 3/8 - HARDENED	-
4	810087500	2	HEX NUT 3/8-16 UNC	-
5	824479100	1	PUSH ROD	-
6	824479000	1	CLEVIS	-
7	810052200	1	JAMNUT*0.438-20UNF	-
8	840045400	1	COTTER PIN 1/8 X 1	-
9	810716500	1	YOKE PIN	-
10	825889400	1	BRACKET -	-
11	810082500	2	BOLT*1/2-13UNCX2	-
12	810011600	4	WASHER*1/2	-
13	810082100	2	BOLT*1/2-13UNCX1	-
14	810087700	2	NUT*1/2-13UNC	-
15	824478300	1	SHAFT	-
16	810080500	1	BOLT*3/8-16UNCX2	-
17	825899800	1	PEDAL - BRAKE	-
18	826203500	2	SPRING	-
19	810000100	1	GREASE FITTING.N610	-
20	810080200	2	BOLT*3/8-16UNCX1-1/4	-
21	810051900	2	JAMNUT*3/8-16UNC	-
22	825899900	1	PEDAL - CLUTCH	-
23	824478700	1	SHAFT	-
24	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
25	810309800	2	FLAT WASHER 3/8 - HARDENED	-
26	810087500	2	HEX NUT 3/8-16 UNC	-
27	810101900	3	BOLT*5/16-18UNCX3/4	-
28	810768000	3	WASHER*5/16	-
29	-------	1	O-RING	-
30	825600100	1	TUBE	-
31	825600000	1	TUBE	-
32	810159400	1	FITTING	-
33	810625300	2	CLAMP*1/4	-
34	810878100	1	WASHER*1/4	-
35	810087100	1	NUT*1/4-20UNC	-
36	810537300	2	ADAPTER 90 DEG	-
37	810275800	2	CLAMP*3/4	-
38	810300700	2	COUPLING	-
39	810087500	1	HEX NUT 3/8-16 UNC	-
40	810309800	1	FLAT WASHER 3/8 - HARDENED	-
41	810795800	2	HOSE ASSEMBLY	-
42	810067600	1	FITTING	-
43	810390100	2	CLAMP*1/2	-
44	810654000	1	Clamp	-
45	824104400	1	TUBE	-
46	810063800	1	ELBOW-90 DEG.	-
47	824119800	1	TUBE	-
48	-------	1	O-RING	-
49	-------	1	O-RING	-
50	-------	1	O-RING	-
51	810058800	2	FITTING	-
52	810509400	1	GREASE FITTING	-
53	810878100	1	WASHER*1/4	-
54	810087100	1	NUT*1/4-20UNC	-
55	825256800	1	ACTUATOR	-
56	810198700	1	SET SCREW	-
57	810051900	1	JAMNUT*3/8-16UNC	-
58	810009000	2	SPIROL PIN	-
59	810020200	1	WASHER*1	-
60	810309800	1	FLAT WASHER 3/8 - HARDENED	-
61	810299200	1	FITTING	-
62	825887800	2	SWITCH - DECLUTCH	-
63	811141800	2	SCREW	-
64	811316900	2	LOCKWASHER*0.138	-
65	825912200	1	BAR	-
66	826047000	1	BRACKET - MICRO SWITCH MTG	-
67	-------	1	O-RING	-
68	810785400	1	CLAMP*3/8	-
69	825962200	1	BRACKET - DECLUTCH SWITCH	-
70	811210500	1	WASHER	-
71	811005200	1	FLAT WASHER 1 - HARDENED NARROW	-
72	810625300	2	CLAMP*1/4	-
19A	810104100	1	GREASE FITTING	-

BRAKE HYD. SYSTEM DUAL ( AA7487 - ) 1720-027/10 [1720-027/10]

Нет текстового описания
