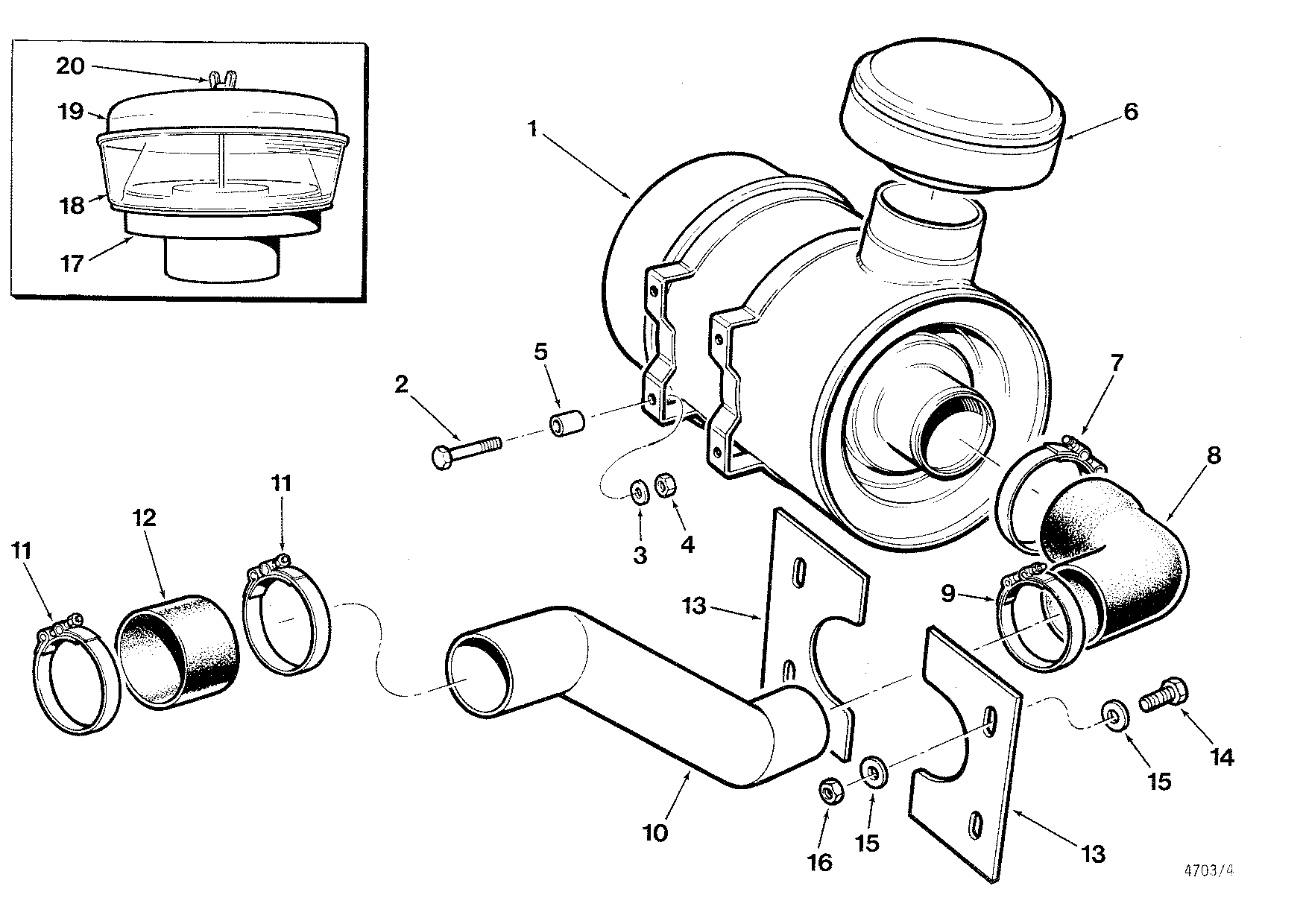

AIR INTAKE SYS. DEUTZ ( AA7487 - CB7768) 1410-012/11 [1410-012/11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810321600	1	AIR CLEANER -	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < AA)\AIR CLEARER (1400)\AIR CLEARER (1400) G S E E X 1412 8103216 AIR CLEANER( 846064 - ) 1412-011/10
2	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810309800	4	FLAT WASHER 3/8 - HARDENED	-
4	810087500	4	HEX NUT 3/8-16 UNC	-
5	-------	1	O-RING	-
6	810854000	1	AIR INLET HOOD	-
7	810957100	1	CLAMP	-
8	826483000	1	ELBOW	-
9	810866100	1	CLAMP	-
10	825673700	1	TUBE	-
11	810866100	2	CLAMP	-
12	824849500	1	HOSE	-
13	825673400	2	COVER	-
14	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
15	810309800	8	FLAT WASHER 3/8 - HARDENED	-
16	810087500	4	HEX NUT 3/8-16 UNC	-
17	841134900	1	SLEEVE ASSEMBLY	-
18	841131900	1	BODY	-
19	841134800	1	COVER ASSEMBLY	-
20	841134600	1	WING NUT 5/16-18 UNC	-
-	810704200	1	PRE-CLEANER ASSEMBLY (OPTIONAL)	-

AIR INTAKE SYS. DEUTZ ( AA7487 - CB7768) 1410-012/11 [1410-012/11]
