Открытый узел

PLATFORM DRIVE [J03]

PLATFORM DRIVE [J03]

PLATFORM DRIVE [J03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

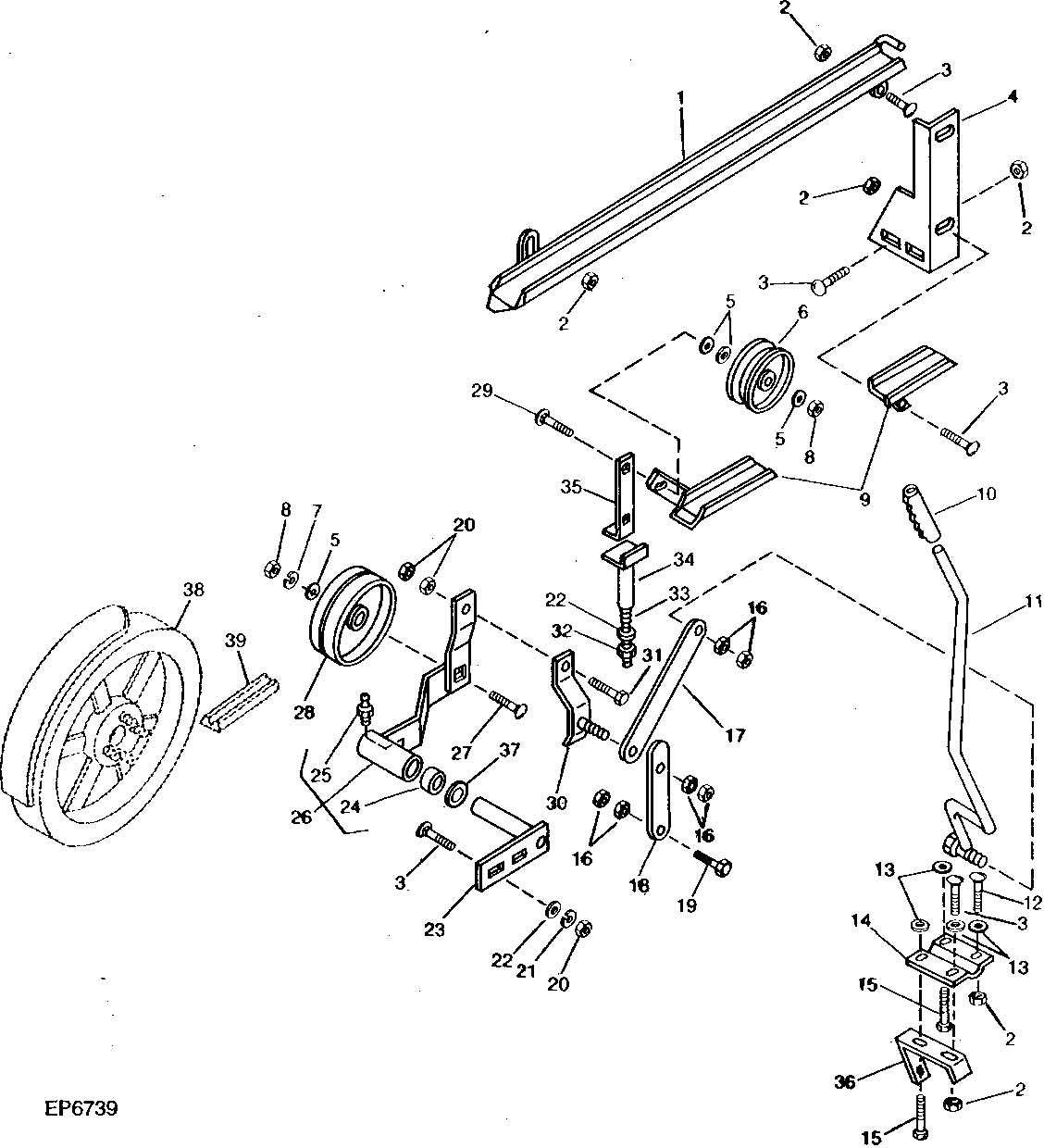

PLATFORM DRIVE [J03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW23734	1	GUIDE	-
2	N10215	7	Lock Nut	3/8"
3	03H1500	7	Bolt	3/8" X 1"
4	W35573	1	BRACKET	-
5	24H1373	4	Washer	21/32" X 1-9/16" X 0.180", *
6	AW23761	1	IDLER	-
7	12H294	1	Lock Washer	5/8"
8	14H1039	2	Nut	5/8"
9	AW23733	1	GUIDE	-
10	W36291	1	GRIP	-
11	AW23760	1	LEVER	-
12	03H1765	1	Bolt	3/8" X 3/4"
13	24H1341	4	Washer	17/32" X 15/16" X 0.060", (IF REQUIRED FOR LEVER OPERATION)
14	W35575	1	HINGE	-
15	N14822	1	Screw	3/8" X 3/4", (SUB FOR W35697)
16	14H826	6	Nut	1/2"
17	W35588	1	LINK	-
18	W35601	1	LINK	-
19	19H2993	1	Cap Screw	1/2" X 1-1/2" (HS, SAE 8)
20	14H1076	4	Nut	3/8"
21	12H304	2	Lock Washer	3/8"
22	24M7028	3	Washer	10.500 X 20 X 2 MM
23	AW23730	1	PIVOT	-
24	P50955	2	Bushing	(SUB FOR W35592)
25	JD7842	1	Lubrication Fitting	-
26	AW24992	1	ARM	(INCLUDES (2) P50955 AND JD7842)
27	03H1780	1	Bolt	5/8" X 2-1/2"
28	AW23754	1	IDLER	-
29	03H2075	2	Bolt	5/8" X 3"
30	AW23756	1	LINK	-
31	19H3239	1	Cap Screw	3/8" X 1-1/4" (HS, SAE 8)
32	AW23785	1	ROD	-
33	W35596	1	SPRING	-
34	AW23757	1	GAUGE	-
35	AW23784	1	TIGHTENER	-
36	W35696	1	SUPPORT	-
37	T33089	1	Washer	-
38	AW23726	1	PULLEY	-
39	W35600	1	BELT	-
