Открытый узел

MAIN PUMP DRIVE [H15]

MAIN PUMP DRIVE [H15]

MAIN PUMP DRIVE [H15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

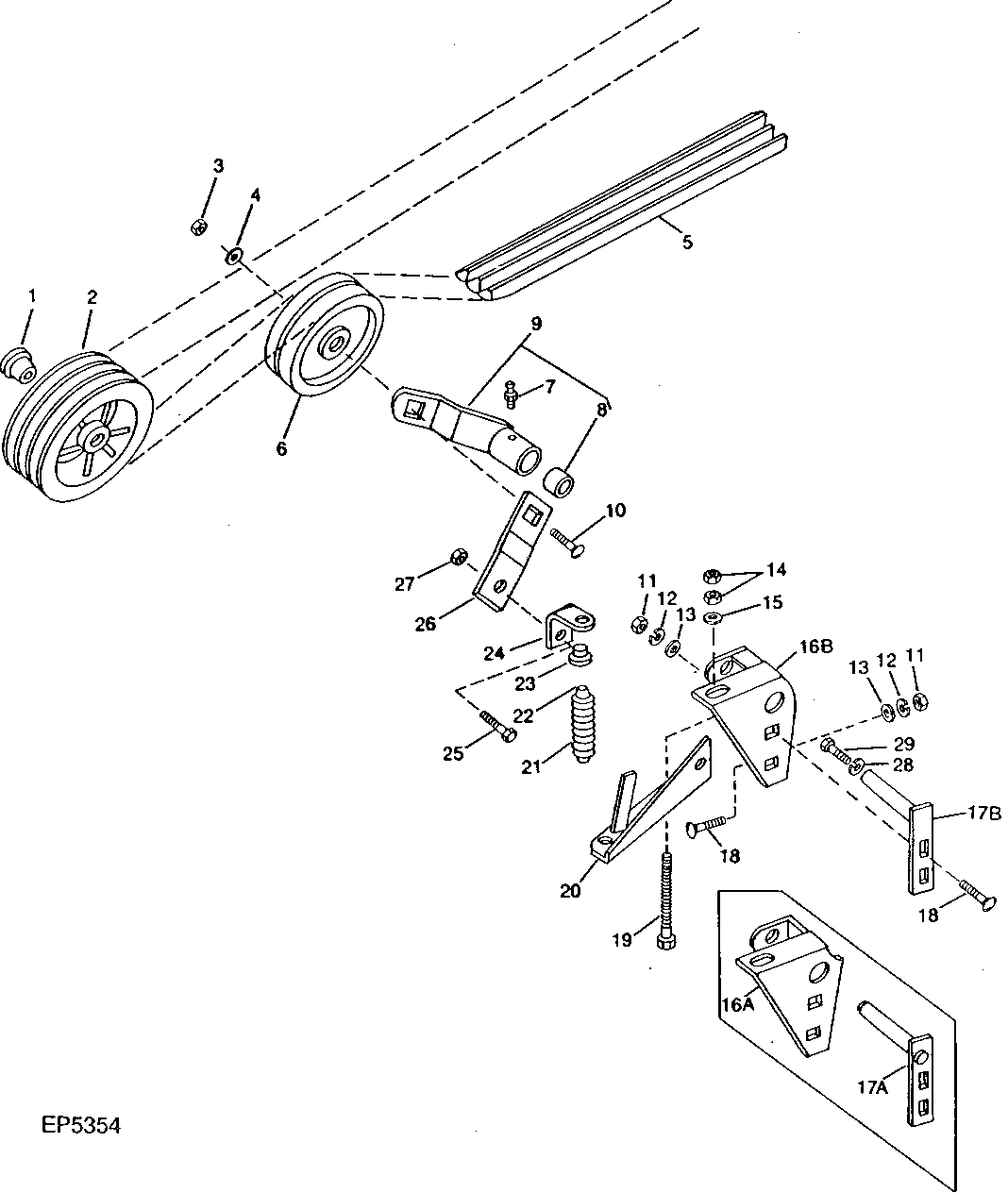

MAIN PUMP DRIVE [H15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW23758	1	SELF-ALIGNING BUSHING	INCLUDES BOLTS
2	W35599	1	PULLEY	-
3	N61708	1	Nut	5/8"
4	24H1373	1	Washer	21/32" X 1-9/16" X 0.180"
5	W35598	1	BELT	-
6	AW23754	1	IDLER	-
7	JD7806	1	Lubrication Fitting	-
8	P50955	2	Bushing	(SUB FOR W35592)
9	AW23753	1	ARM	-
10	03H1780	1	Bolt	5/8" X 2-1/2"
11	14H1076	4	Nut	3/8"
12	12H304	4	Lock Washer	3/8"
13	24M7028	4	Washer	10.500 X 20 X 2 MM
14	14H1040	2	Nut	1/2"
15	24H1341	1	Washer	17/32" X 15/16" X 0.060"
18	03H1500	4	Bolt	3/8" X 1"
19	W35597	1	BOLT	-
20	W35593	1	ANGLE	-
21	W35596	1	SPRING	-
22	AW23755	1	ROD	-
23	W35595	1	BUSHING	-
24	W35594	1	ANGLE	-
25	19H2676	1	Cap Screw	3/8" X 1" (HS, SAE 8)
26	W36197	1	BRACKET	-
27	K40003	1	Lock Nut	3/8"
28	12H301	1	Lock Washer	1/2"
29	19H2472	1	Cap Screw	1/2" X 1" (HS, SAE 8)
16A	AW23935	1	BRACKET	(SUB AW24988, AW24989, 19H1792 AND 12H301)
16B	AW24988	1	BRACKET	-
17A	AW23730	1	PIVOT	-
17B	AW24989	1	PIVOT	-
