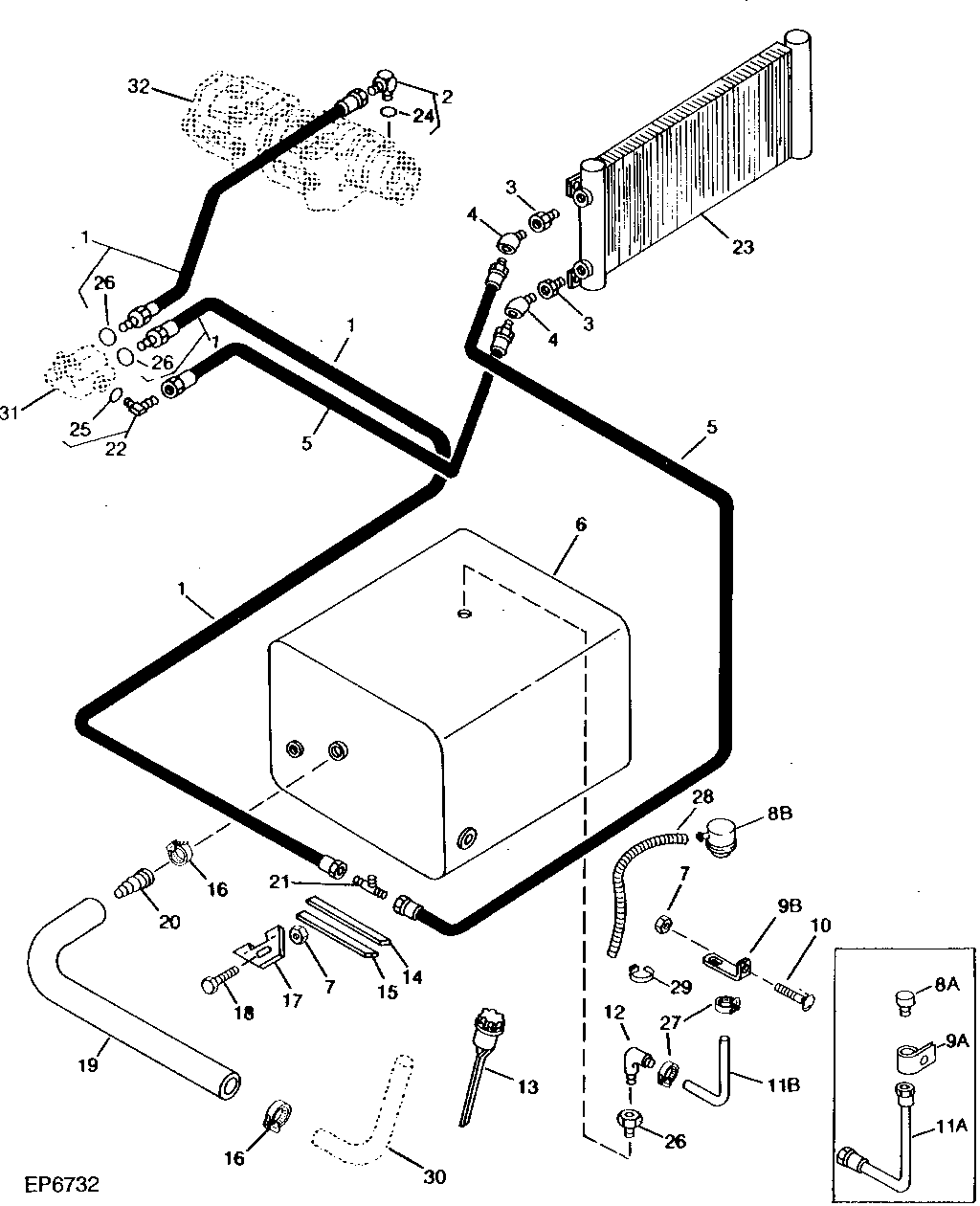

HYDRAULIC RESERVOIR, OIL COOLER AND PLATFORM VALVE CIRCUIT [H17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW23809	2	HYDRAULIC HOSE	-
2	AH20193	1	Elbow Fitting	-
3	15H589	2	Pipe Bushing	1/2"
4	15H627	2	Elbow Fitting	-
5	AW23810	2	HYDRAULIC HOSE	-
6	AW23688	1	HYDRAULIC RESERVOIR	(SUB AW24981 AND L1859N)
6	AW24981	1	HYDRAULIC RESERVOIR	-
7	N10215	3	Lock Nut	3/8"
10	03H1765	1	Bolt	3/8" X 3/4"
12	15H622	1	Elbow Fitting	3/8"
12	T107303	1	Elbow Fitting	(SUB FOR W35647)
13	AW23806	1	FILLER CAP	-
14	W35537	2	FOAM PAD	-
15	W35538	2	FOAM PAD	-
16	AR21840	2	Hose Clamp	-
17	W35533	2	RETAINER	-
18	N14822	2	Screw	3/8" X 3/4", (SUB FOR W35697)
19	W35649	1	HOSE	-
20	W35531	1	STRAINER	-
21	W35648	1	TEE FITTING	-
22	AW23804	1	FITTING	-
23	AW23812	1	OIL COOLER	-
24	R26906	1	O-Ring	-
25	R26448	3	O-Ring	-
26	L1859N	1	Fitting	-
27	AR21839	2	Clamp	-
28	W36414	1	HOSE	-
29	M63300	1	TIE BAND	(SUB FOR M66044 AND E72902)
30	-	1	Part 35	-
31	AW23891	1	CONTROL VALVE	-
32	-	1	Part 37	-
8A	AW23815	1	BREATHER	-
8B	AE29720	1	AIR CLEANER	-
9A	AW23689	1	FITTING	-
9B	W36364	1	BRACKET	-
11A	AW23814	1	OIL LINE	-
11B	W36365	1	HOSE	-

HYDRAULIC RESERVOIR, OIL COOLER AND PLATFORM VALVE CIRCUIT [H17]
