Открытый узел

CARBURETOR (GAS) [D23]

CARBURETOR (GAS) [D23]

CARBURETOR (GAS) [D23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

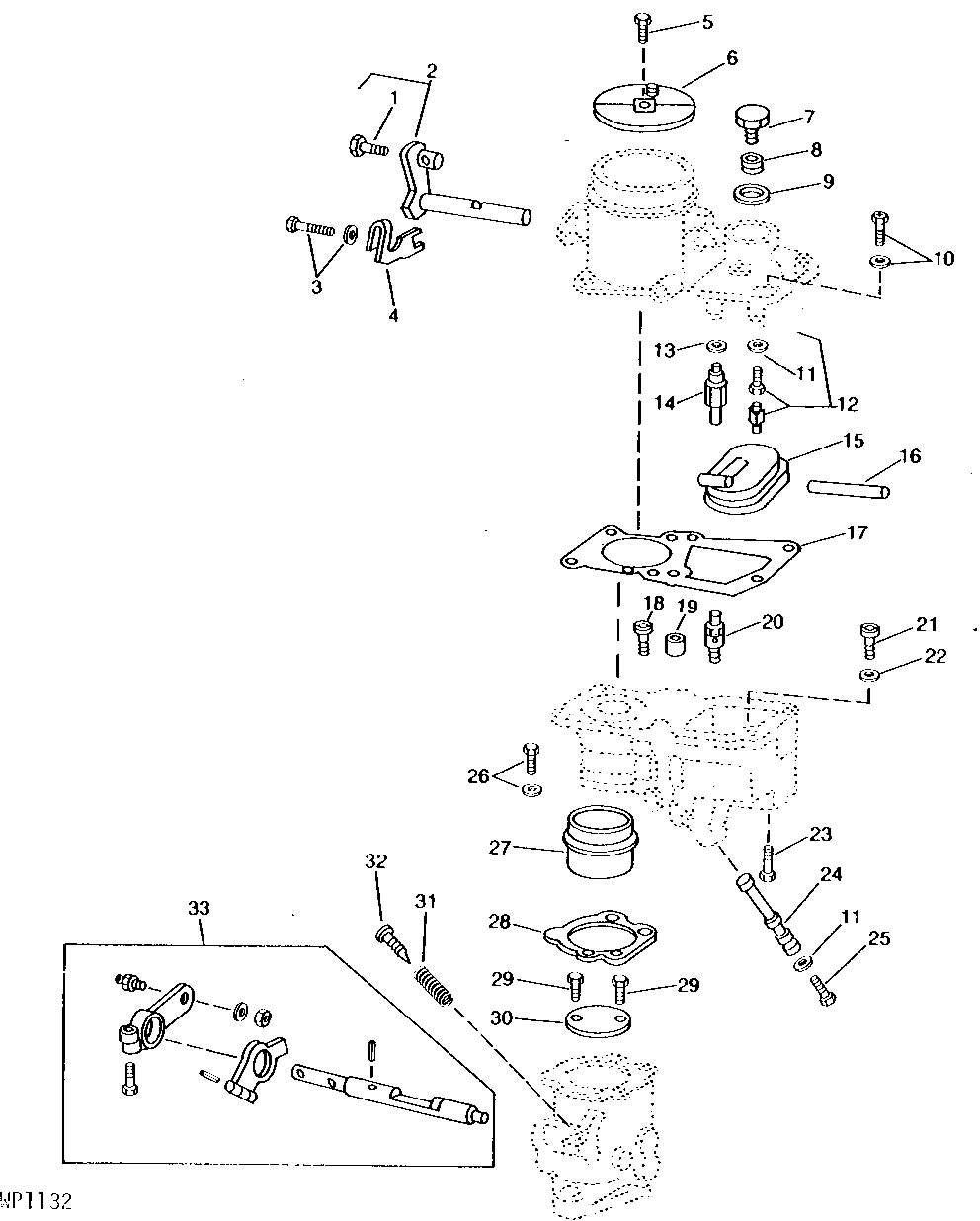

CARBURETOR (GAS) [D23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H21047	1	SCREW	-
2	AH80015	1	LEVER	-
3	AH80017	1	SCREW	-
4	AH80016	1	BRACKET	-
5	H81538	1	SCREW	-
6	AH80018	1	PLATE	-
7	H85867	1	FILTER HEAD	(SUB COMPLETE CARBURETOR)
8	AW24126	1	FILTER ELEMENT	-
9	H81539	1	WASHER	-
10	AW24125	6	SCREW	-
11	H20925	2	WASHER	-
12	AW24127	1	SHUT-OFF VALVE	-
13	H20930	1	WASHER	-
14	AH80020	1	CYLINDER	-
15	AH80021	1	FLOAT	-
16	H20999	1	DOWEL PIN	-
17	H81540	1	GASKET	-
18	H81553	1	INJECTION NOZZLE	-
19	W36081	1	VENT	-
20	AW24122	1	PLUG	-
21	W36082	1	JET	-
22	H20926	1	WASHER	-
23	R47038	1	PIPE PLUG	-
24	W36080	1	JET	-
25	H21008	1	FITTING	-
26	AH80024	2	SCREW	-
27	W36079	1	VENTURI	-
28	H81541	1	GASKET	-
29	H81549	2	SCREW	(SUB COMPLETE CARBURETOR)
30	W36083	1	PLATE	-
31	H20993	1	SPRING	-
32	H81551	1	SCREW	-
33	AW24123	1	SHAFT	INCLUDES THROTTLE SHAFT, RETAINING PINS, STOP LEVER, LEVER CLAMP, SCREW, LEVER BALL, NUT AND LOCKWASHER
..	AW23952	1	CARBURETOR	-
..	AH80033	1	GASKET	-
