Открытый узел

BATTERY AND IGNITION PARTS [F01]

BATTERY AND IGNITION PARTS [F01]

BATTERY AND IGNITION PARTS [F01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

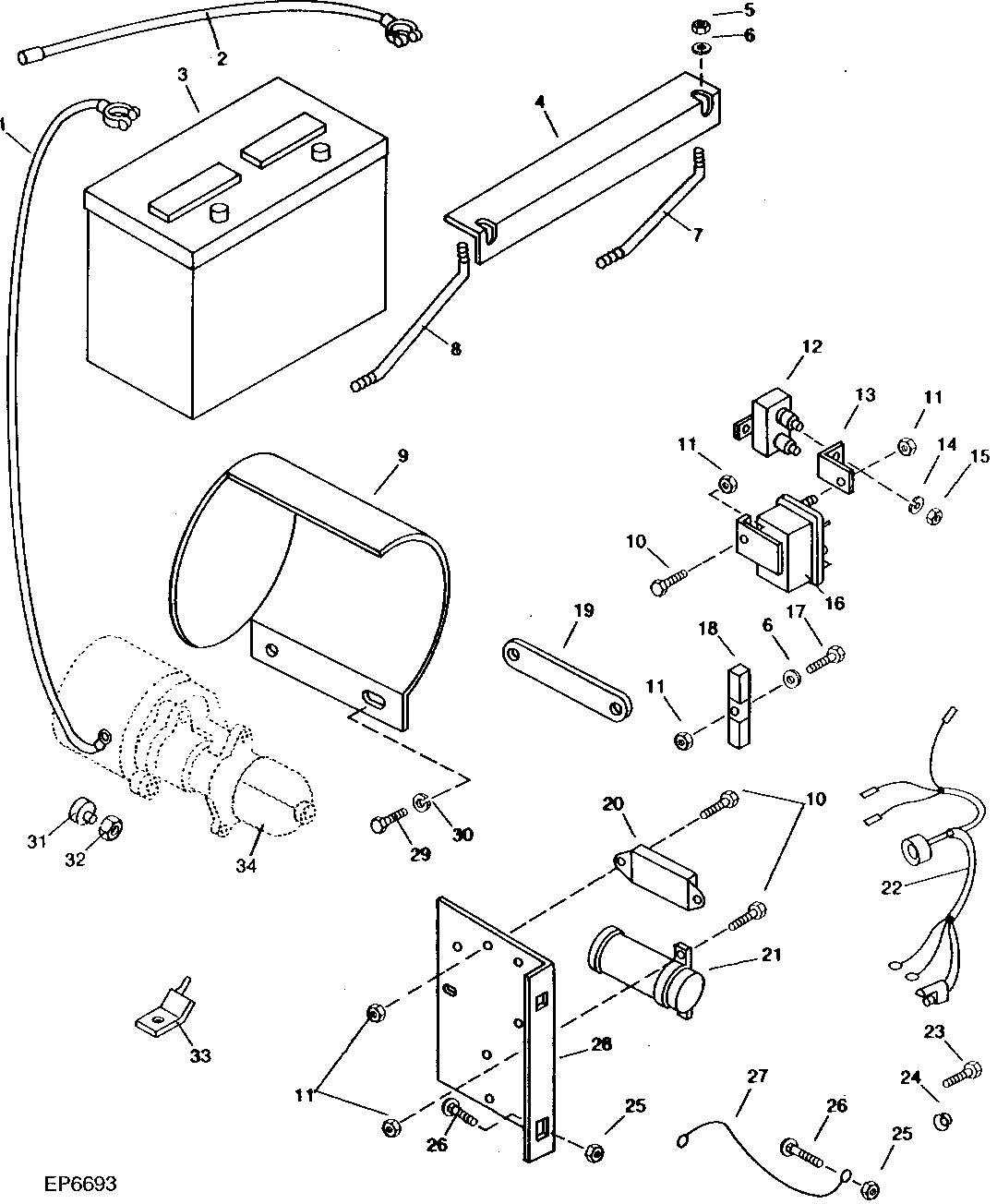

BATTERY AND IGNITION PARTS [F01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW24928	1	CABLE	DIESEL
1	AW23687	1	CABLE	GAS
2	AW23694	1	CABLE	-
3	TY21730	1	DRY CHARGED BATTERY	DIESEL, (SUB FOR AW23984 OR AH114771)
4	ES10625	1	ANGLE	(SUB FOR W35836)
5	M63707	4	Lock Nut	-
6	24H1287	5	Washer	9/32" X 5/8" X 0.065"
7	W35838	1	ROD	R.H.
8	W35837	1	ROD	L.H.
9	AW23943	1	SHIELD	GAS
10	19H1227	5	Cap Screw	1/4" X 1/2"
11	R40694	7	Flange Nut	-
12	AW23967	1	CIRCUIT BREAKER	50 AMP.
13	W35824	1	BRACKET	-
14	12H246	1	LOCK WASHER	0.190"
15	14H631	1	Nut	0.190"
16	AW23966	1	RELAY	-
17	19H2721	1	Cap Screw	1/4" X 1-1/2" (HS, SAE 8)
18	AE38373	1	RESISTOR	GAS, (SUB FOR AW23964) (SUB FOR AE29718)
19	W35844	1	BRACKET	DIESEL
20	AE38376	1	CONTROL	GAS, (SUB FOR AW23962)
21	AE38372	1	IGNITION	GAS, (SUB FOR AW23965)
22	AW23963	1	WIRING HARNESS	GAS
23	E62964	1	BOLT	GAS
24	W35825	1	CAP	GAS
25	N10215	3	Lock Nut	3/8"
26	03H1765	3	Bolt	3/8" X 3/4"
27	AW23978	1	GROUND CABLE	-
28	W36099	1	PLATE	GAS
29	19H1822	2	Cap Screw	7/16" X 1"
30	12H293	2	Lock Washer	7/16"
31	W36097	1	SHIELD	GAS
31	T77082	1	COVER	DIESEL, (SUB RE39061, R100532 AND 19M7557)
32	-	1	Part 34	NO. 8, PLASTIC, GAS
33	W36311	1	CONNECTOR	DIESEL (TO INJECTION PUMP SOLENOID)
34	-	1	Part 36	-
